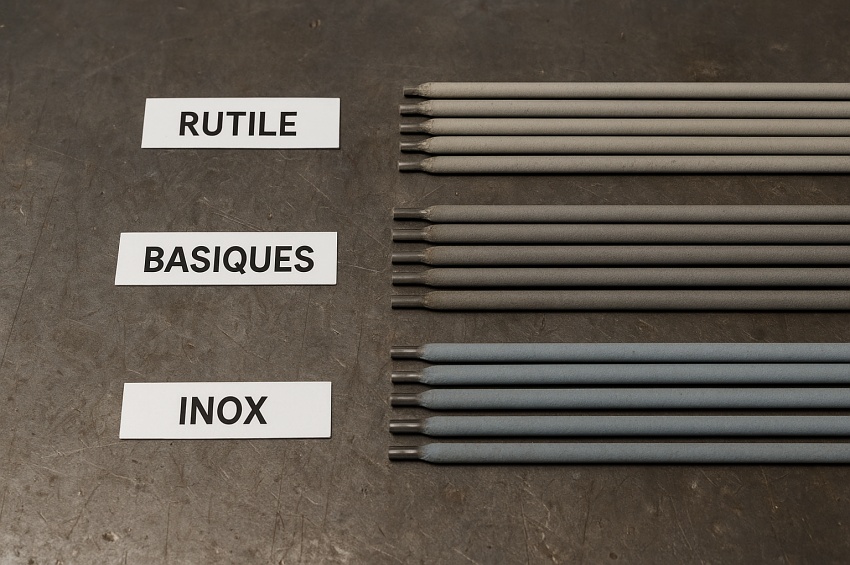

Électrodes rutiles, basiques et inox : quelles différences en soudage MMA ?

En soudage MMA, les termes rutile, basique et inox sont souvent utilisés pour comparer des baguettes de soudage. Pourtant, ils ne décrivent pas exactement la même chose. Les mots rutile et basique désignent avant tout de grandes familles d’enrobages, tandis que le terme inox renvoie au métal déposé et au matériau auquel l’électrode est destinée.

Une électrode inox peut donc elle-même posséder un enrobage de type rutile ou basique. Cette distinction est importante : choisir une électrode ne consiste pas simplement à décider entre « rutile, basique ou inox », mais à vérifier la nature du métal à souder, les propriétés attendues du joint, la classification du consommable, les positions de soudage, le courant et la polarité, ainsi que les éventuelles exigences d’un DMOS/WPS.

Pour une vision complète des classifications comme E6013, E7018, E6010, E6011, E308L-16 ou E316L-16, consultez également notre dossier consacré aux électrodes de soudage MMA. La présente page se concentre volontairement sur la comparaison pratique entre les familles rutiles, basiques et inox.

Dans tous les cas, la fiche technique du fabricant reste indispensable. Deux électrodes appartenant à une même classification peuvent présenter des plages d’intensité, des polarités autorisées ou des conditions de stockage précisées différemment selon le produit.

📚 Afficher le sommaire

1. Rutile, basique et inox : que compare-t-on réellement ?

Une électrode enrobée utilisée en soudage MMA est constituée d’une âme métallique entourée d’un enrobage. L’âme fond pendant le soudage et participe à la formation du métal déposé. L’enrobage intervient notamment dans la stabilité de l’arc, la protection du bain, la formation du laitier et le comportement de l’électrode.

Le terme rutile désigne une famille d’électrodes dont l’enrobage contient une proportion importante de dioxyde de titane. Le terme basique désigne une autre famille d’enrobages, généralement riche en composés tels que les carbonates et les fluorures. Ces deux termes caractérisent donc principalement la formulation de l’enrobage.

Le terme inox, en revanche, ne définit pas à lui seul un type d’enrobage. Il désigne des électrodes formulées pour déposer un métal inoxydable adapté à certaines nuances et conditions de service. Une électrode inox peut ainsi être proposée avec un enrobage rutile, acide-rutile ou basique selon sa classification et sa formulation.

Cette différence explique pourquoi une comparaison sérieuse doit séparer deux questions : quel métal d’apport faut-il déposer ? et quel comportement d’électrode est adapté au travail ?

2. Électrodes rutiles

Qu’est-ce qu’une électrode rutile ?

Une électrode rutile possède un enrobage contenant une forte proportion de dioxyde de titane. Cette famille est connue pour offrir, selon les produits, un amorçage relativement facile, un arc souple, un cordon d’aspect régulier et un laitier souvent simple à éliminer.

La classification E6013 constitue l’un des exemples les plus courants d’électrode de type rutile utilisée pour le soudage des aciers non alliés. Elle est très présente dans les travaux d’atelier, la serrurerie, la maintenance et l’apprentissage du soudage MMA.

Principaux avantages

• Amorçage et réamorçage généralement faciles selon le produit.
• Arc relativement doux et confortable pour les travaux courants.
• Aspect du cordon souvent régulier.
• Laitier généralement facile à retirer lorsque les paramètres sont adaptés.
• Nombreuses références utilisables avec différents types de courant selon leur classification.

Principales limites

• Une électrode rutile ne doit pas être substituée automatiquement à une électrode bas hydrogène lorsqu’une procédure ou une exigence mécanique impose cette dernière.
• Les caractéristiques de résistance, de résilience et de pénétration dépendent de la classification complète et du produit, pas du seul mot « rutile ».
• La facilité d’utilisation ne dispense pas d’une bonne préparation du joint ni du respect des paramètres.

Applications courantes

Les électrodes rutiles sont largement utilisées pour les fabrications courantes en acier, les petits châssis, supports, travaux de serrurerie, réparations légères et opérations de maintenance lorsque leurs propriétés correspondent aux exigences de l’assemblage.

3. Électrodes basiques et bas hydrogène

Qu’est-ce qu’une électrode basique ?

Les électrodes basiques utilisent un enrobage dont la formulation comporte notamment une proportion importante de carbonates et de fluorures. De nombreuses électrodes basiques destinées aux aciers sont conçues pour produire un métal fondu à faible teneur en hydrogène diffusible lorsqu’elles sont correctement stockées et utilisées.

La E7018 est l’un des exemples les plus connus de cette famille. Les électrodes bas hydrogène sont particulièrement importantes lorsque la maîtrise du risque de fissuration à froid et les propriétés mécaniques du joint constituent des critères majeurs.

Principaux avantages

• Possibilité d’obtenir un métal déposé présentant de bonnes propriétés mécaniques selon la classification.
• Faible niveau d’hydrogène diffusible pour les produits classés et utilisés conformément aux prescriptions.
• Adaptation à de nombreuses fabrications structurelles et assemblages exigeants.
• Bonnes caractéristiques de ténacité disponibles avec certaines classifications et certains produits.

Principales contraintes

• Gestion de l’humidité beaucoup plus rigoureuse que pour de nombreuses électrodes de travaux courants.
• Conditions de stockage, durée d’exposition après ouverture et éventuel réétuvage à respecter précisément.
• Comportement d’arc pouvant demander davantage de maîtrise selon l’électrode et la position.

Il est important de ne pas confondre électrode basique et préchauffage obligatoire. Le besoin de préchauffer une pièce dépend notamment du matériau, de son épaisseur, de sa composition, de la rigidité de l’assemblage, du niveau d’hydrogène, de l’apport thermique et des exigences de la procédure. Il ne découle pas automatiquement du simple fait d’utiliser une électrode basique.

4. Électrodes inox

Une électrode inox n’est pas une famille d’enrobage

Les électrodes inox sont choisies principalement en fonction de la composition du métal déposé et de sa compatibilité avec les matériaux à assembler. Les classifications courantes comprennent par exemple E308L-16 pour de nombreux assemblages de type 304/304L, E309L-16 pour certaines liaisons dissemblables ou couches de transition, et E316L-16 pour des nuances de type 316/316L.

Ces correspondances restent générales. Le choix réel doit prendre en compte la nuance exacte des matériaux, la dilution, la température de service, l’environnement corrosif, les propriétés demandées et les prescriptions éventuelles du DMOS/WPS.

Une électrode inox peut elle-même disposer d’un enrobage de type rutile ou basique. À titre d’exemple, certaines électrodes inox E308L sont commercialisées avec un enrobage de type acide-rutile. Il faut donc éviter de considérer « inox » comme une troisième famille d’enrobage placée au même niveau que « rutile » et « basique ».

Précautions particulières

• Identifier correctement la nuance d’inox avant de choisir le consommable.
• Éviter la contamination par des outils ayant servi sur de l’acier carbone lorsque l’état de surface et la résistance à la corrosion sont importants.
• Respecter les recommandations de nettoyage et de préparation du joint.
• Choisir la classification en fonction du matériau et du service, pas uniquement de l’aspect du cordon.

5. Tableau comparatif

6. Quelle électrode choisir selon le travail ?

Pour des travaux courants sur acier non allié

Une électrode rutile de classification adaptée, comme certaines E6013, peut convenir à de nombreux travaux de fabrication générale, de serrurerie ou de maintenance. Sa facilité d’amorçage et son comportement souple en font souvent une solution pratique lorsque les exigences mécaniques de l’assemblage sont compatibles.

Pour une structure ou un assemblage exigeant

Lorsque les propriétés mécaniques, la ténacité ou la maîtrise de l’hydrogène deviennent importantes, une électrode bas hydrogène comme la E7018 peut être requise ou préférée. Le choix doit alors être validé par les documents de fabrication, les exigences du projet et le DMOS/WPS lorsqu’il existe.

Pour souder un acier inoxydable

Il faut d’abord identifier la nuance. Une électrode E308L-16, E309L-16 ou E316L-16 ne répond pas au même besoin. La correspondance entre métal de base et métal d’apport doit être vérifiée à partir de la classification, de la fiche fabricant et des conditions de service.

Pour assembler deux matériaux différents

Les assemblages dissemblables demandent une réflexion spécifique sur la dilution et le métal déposé. Certaines électrodes inox de type 309L sont fréquemment utilisées dans des configurations particulières acier/inox, mais leur emploi ne doit jamais être considéré comme une règle universelle.

Pour une fabrication encadrée par un DMOS/WPS

Le choix n’est plus libre. La classification du consommable, son diamètre, la polarité, les paramètres et les conditions de stockage doivent respecter les prescriptions applicables. Une électrode plus facile à utiliser ne peut pas remplacer une autre classification sans vérification technique.

7. Courant, polarité, diamètre et positions

Il n’existe pas de réglage universel valable pour toutes les électrodes rutiles, basiques ou inox. L’intensité dépend notamment de la classification, du diamètre, de la marque, de la position de soudage, du joint et du comportement recherché.

Une E6013 peut, selon le produit, être compatible avec le courant alternatif et différentes polarités en courant continu. Une E7018 peut avoir des exigences électriques différentes. De même, certaines électrodes inox fonctionnent en AC et DC+, tandis que d’autres classifications ou formulations demandent des conditions particulières.

La même prudence s’applique aux positions de soudage. Certaines classifications sont prévues pour toutes les positions, alors que d’autres sont limitées. Il faut donc lire la désignation complète et vérifier la fiche technique du produit réellement utilisé.

Pour comparer les principales classifications et leurs caractéristiques électriques, consultez le dossier Électrodes de soudage MMA : types, classifications et choix.

8. Stockage, humidité et réétuvage

Toutes les électrodes enrobées doivent être protégées de l’humidité, de la poussière, des huiles et des détériorations de l’enrobage. Les exigences deviennent particulièrement importantes pour les électrodes bas hydrogène, car l’humidité absorbée peut augmenter la quantité d’hydrogène introduite dans le métal fondu et dégrader les performances attendues.

Il ne faut pas appliquer une règle unique du type « conserver toutes les basiques à 120 °C » ou « réétuver toutes les électrodes à telle température ». Les températures et durées de stockage, de maintien ou de réétuvage dépendent du produit et de son conditionnement.

Certains fabricants proposent des emballages hermétiques sous vide permettant d’utiliser les électrodes bas hydrogène directement après ouverture pendant une durée définie. À l’inverse, des électrodes ayant absorbé de l’humidité peuvent nécessiter un réétuvage conforme aux instructions du fabricant ou devoir être écartées si leur état n’est plus maîtrisé.

Pour approfondir ce point, consultez notre guide consacré au stockage et à la conservation des consommables de soudage.

9. Erreurs fréquentes à éviter

• Choisir uniquement selon la facilité d’amorçage : une électrode agréable à souder n’est pas forcément adaptée aux propriétés demandées au joint.
• Confondre inox et type d’enrobage : une électrode inox peut elle-même être rutile ou basique.
• Généraliser un ampérage : deux produits de même diamètre peuvent avoir des plages recommandées différentes.
• Improviser la polarité : le courant et la polarité doivent être compatibles avec la classification et la fiche fabricant.
• Négliger l’humidité des électrodes bas hydrogène : leur stockage fait partie intégrante de leur bonne utilisation.
• Réétuver sans documentation : une température excessive ou un traitement inadapté peut détériorer l’enrobage.
• Substituer une E6013 à une E7018 sans validation : les deux classifications répondent à des propriétés et exigences différentes.
• Choisir une électrode inox uniquement parce que le métal paraît inoxydable : la nuance exacte et les conditions de service doivent être identifiées.

10. Classifications et normes utiles

Pour les électrodes enrobées destinées aux aciers non alliés et à grains fins, la norme ISO 2560:2020 définit les exigences de classification applicables aux électrodes et au métal déposé. Elle reste la version ISO en vigueur.

Pour les électrodes destinées aux aciers inoxydables et résistant aux températures élevées, la référence internationale actuelle est ISO 3581:2023. La classification repose notamment sur la composition chimique du métal fondu hors dilution, le type d’enrobage et certaines propriétés du métal déposé.

Les classifications AWS sont également très présentes dans les documentations fabricants. Les références comme E6013 et E7018 relèvent notamment de la famille AWS A5.1/A5.1M pour les électrodes destinées aux aciers carbone, tandis que des références comme E308L-16 relèvent de la logique AWS A5.4/A5.4M pour les électrodes inoxydables.

Une classification constitue un repère technique essentiel, mais elle ne remplace ni la fiche technique du fabricant ni les exigences du projet.

FAQ : électrodes rutiles, basiques et inox

Quelle est la différence entre une électrode rutile et une électrode basique ?

La différence principale concerne la formulation de l’enrobage. Une électrode rutile possède un enrobage riche en dioxyde de titane et est souvent appréciée pour sa facilité d’utilisation. Une électrode basique utilise une autre formulation, généralement associée à des consommables permettant une meilleure maîtrise de l’hydrogène diffusible et à des propriétés mécaniques adaptées aux fabrications exigeantes.

Une électrode inox peut-elle être rutile ?

Oui. Le terme inox décrit principalement le métal déposé et le domaine d’emploi, tandis que rutile décrit le type d’enrobage. Certaines électrodes inox possèdent donc un enrobage rutile ou acide-rutile, alors que d’autres peuvent utiliser une formulation différente.

Quelle différence entre E6013 et E7018 ?

La E6013 appartient à une famille d’électrodes rutiles très utilisée pour les travaux courants sur acier. La E7018 appartient à une famille bas hydrogène dont les propriétés et les exigences de stockage sont différentes. Elles ne doivent pas être considérées comme interchangeables lorsqu’une fabrication impose des caractéristiques précises.

Quelle électrode utiliser pour souder de l’inox 304 ou 316 ?

Une E308L-16 est couramment associée aux inox de type 304/304L, tandis qu’une E316L-16 est utilisée pour des nuances de type 316/316L. Il s’agit de repères généraux : la nuance exacte, les conditions de service, la corrosion, la dilution et le DMOS/WPS éventuel doivent être vérifiés avant de choisir.

Faut-il toujours étuver une électrode basique ?

Non. Les exigences dépendent du produit, de son emballage et de la procédure applicable. Certaines électrodes bas hydrogène sont fournies dans des emballages hermétiques permettant une utilisation directe après ouverture pendant une durée définie. Lorsqu’un réétuvage est nécessaire, la température et la durée doivent provenir de la documentation du fabricant.

Peut-on choisir une électrode uniquement selon son diamètre ?

Non. Le diamètre n’est qu’un critère parmi d’autres. Il faut également vérifier la classification, le métal de base, les propriétés recherchées, le type d’enrobage, les positions, le courant disponible, la polarité et les conditions de stockage.
