Dans le procédé de soudure MIG/MAG, le choix du gaz de protection est un élément essentiel pour garantir la qualité, la stabilité et la sécurité du soudage. Chaque gaz, qu’il soit inerte ou actif, influence directement la pénétration du cordon, les projections, l’apparence finale, ainsi que la vitesse et le coût du travail. Que vous soyez débutant ou soudeur confirmé, comprendre quel gaz choisir pour souder au MIG ou au MAG est fondamental pour adapter votre poste à vos besoins et à la nature des métaux à assembler. Ce guide complet vous aidera à faire le bon choix en fonction de votre application.
Sommaire
- 1. Comprendre le rôle des gaz de protection en soudure MIG/MAG
- 2. Les différents types de gaz utilisés
- 3. Influence du gaz sur la qualité de la soudure
- 4. Comment choisir son gaz en fonction du métal à souder
- 5. Quel gaz pour quel type de soudage MIG/MAG ?
- 6. Critères pratiques pour faire son choix
- 7. Stockage et sécurité
- 8. Tableau récapitulatif des gaz de protection MIG/MAG
- À retenir
- Annexe : Classification des gaz selon EN ISO 14175
- Conclusion
- À lire aussi
- FAQ
- Ressources externes
1. Comprendre le rôle des gaz de protection en soudure MIG/MAG
- Le gaz de protection en soudure à l’arc avec fil électrode fusible (procédés 131 MIG et 135 MAG selon l’ISO 4063) a pour rôle principal d’isoler le bain de fusion de l’air ambiant.
- Il empêche l’oxydation et la contamination par l’azote ou l’humidité.
MIG vs MAG : une distinction liée au gaz
- MIG (Metal Inert Gas) : soudure avec gaz inerte (argon, hélium), utilisée pour l’aluminium, l’inox ou les métaux non ferreux.
- MAG (Metal Active Gas) : soudure avec gaz actif (CO₂ ou mélanges argon + CO₂), pour l’acier doux ou faiblement allié.

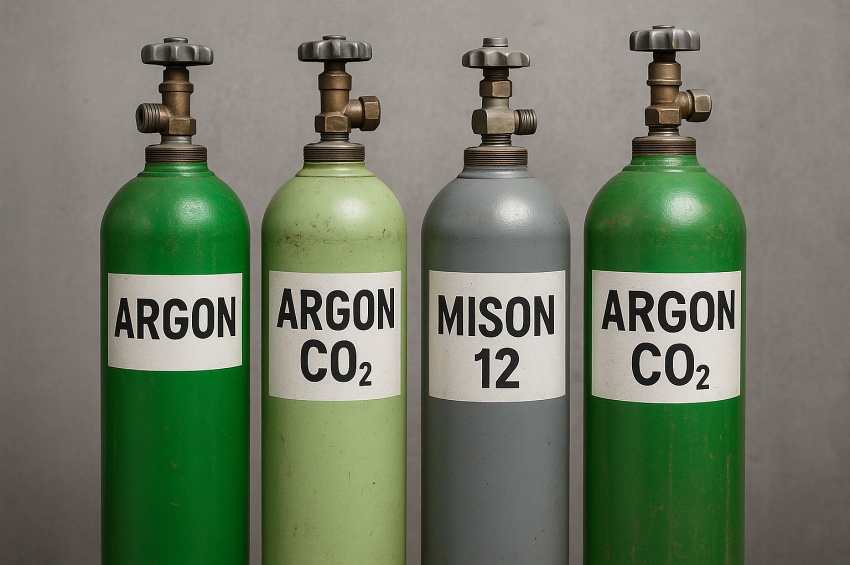

2. Les différents types de gaz utilisés
2.1. Gaz inertes (MIG)
- Argon (Ar) : gaz inerte pur, utilisé pour l’aluminium, l’inox et le cuivre, offrant une excellente stabilité d’arc.
- Hélium (He) : améliore la pénétration et la vitesse de soudage, mais reste coûteux.
- Mélanges Argon / Hélium : combinent stabilité et pénétration, adaptés aux matériaux épais.
2.2. Gaz actifs (MAG)
- CO₂ pur : économique, bonne pénétration, mais plus de projections.
- Argon + CO₂ (80/20, 82/18) : standard industriel pour l’acier doux.
- Argon + CO₂ + O₂ : améliore la mouillabilité, utilisé en robotique.
- Gaz avec additifs spécifiques (H₂, N₂) : réservés aux applications avancées.
3. Influence du gaz sur la qualité de la soudure
a) Pénétration et forme du cordon
- Les mélanges riches en CO₂ offrent une pénétration plus profonde.
- L’argon pur favorise des cordons plus réguliers mais généralement moins pénétrants.
b) Propreté et projections
- Le CO₂ pur génère davantage de projections.
- Les mélanges à base d’argon réduisent nettement les projections.
c) Stabilité de l’arc
- L’argon assure un arc plus doux et plus stable.
- Des mélanges bien dosés permettent de concilier efficacité et confort de soudage.
d) Vitesse et productivité
- Certains mélanges, comme l’argon + hélium, permettent une vitesse de soudage accrue.
- Ils sont particulièrement utilisés en soudage automatique ou robotisé.
e) Coût
- L’argon est plus cher que le CO₂, mais offre une meilleure finition.
- Les mélanges industriels représentent un bon compromis entre qualité et budget.
4. Comment choisir son gaz en fonction du métal à souder
4.1. Aciers non alliés (aciers doux)
- CO₂ pur : économique, usage chantier.
- Argon + CO₂ (80/20, 82/18) : standard industriel.
- Argon + CO₂ + O₂ : meilleure finition.
4.2. Aciers inoxydables
- Mélanges argon + CO₂ avec faible taux de CO₂ (<2%) ou argon + O₂.
- Pour des cas spécifiques : ajout d’azote (N₂) ou d’hydrogène (H₂), selon l’application.
4.3. Aluminium
- Argon pur : gaz de référence.
- Mélanges argon + hélium : meilleure pénétration sur fortes épaisseurs.
4.4. Métaux spéciaux (cuivre, nickel, titane...)
- Argon pur ou mélanges inertes spécifiques.
- Souvent soudés en MIG pulsé avec paramètres finement réglés.
5. Quel gaz pour quel type de soudage MIG/MAG ?
Soudage diphasique / court-circuit
- Requiert une bonne stabilité d’arc.
- Mélanges argon + 18 à 25% CO₂ : très adaptés.
Soudage par pulvérisation axiale
- Fonctionne à des courants plus élevés.
- Les mélanges argon + CO₂ + O₂ favorisent la stabilité et le mouillage.
Soudage pulsé
- Très utilisé pour l’aluminium, l’inox et les matériaux fins.
- Argon pur ou mélanges adaptés selon l’application.
6. Critères pratiques pour faire son choix
Environnement de travail
- En atelier, tous les mélanges de gaz sont envisageables.
- En extérieur, éviter les gaz trop légers comme l’hélium seul, sensibles au vent.
Niveau d’expérience
- Pour les débutants, privilégier des mélanges stables comme l’argon + CO₂ 82/18.
- Les soudeurs expérimentés peuvent ajuster le gaz selon les besoins, notamment en soudage pulsé.
Disponibilité et budget
- Le CO₂ pur est la solution la plus économique.
- L’argon et les mélanges sont plus onéreux, mais offrent un gain de temps et une meilleure qualité de soudure.
Compatibilité avec le poste de soudage
- Certains postes MIG/MAG d’entrée de gamme ne fonctionnent qu’avec du CO₂.
- Pour les procédés pulsés ou complexes, il est nécessaire d’utiliser des gaz plus nobles.
Le choix du gaz doit toujours être compatible avec les capacités du poste à souder MIG/MAG utilisé.
Normes à respecter
- La norme EN ISO 14175 définit la classification et le code des gaz de protection utilisés en soudage.
7. Stockage et sécurité
- Bouteilles stockées debout et solidement fixées.
- Éloignées des sources de chaleur.
- Détendeurs adaptés à chaque gaz.
- Étiquetage clair et conforme.
- Codes couleurs variables selon normes et fournisseurs : toujours se fier à l’étiquette.
Au-delà du choix du gaz, l’utilisation d’équipements de protection individuelle adaptés est indispensable pour garantir la sécurité du soudeur.
8. Tableau récapitulatif des gaz de protection MIG/MAG
Pour vous aider à choisir rapidement, voici un tableau récapitulatif des gaz les plus courants en MIG/MAG, avec leurs usages typiques, leurs avantages et leurs limites. Gardez en tête que le “meilleur” gaz dépend surtout du métal, du mode de transfert (court-circuit, pulsé, spray) et des conditions réelles (atelier, extérieur, productivité).
| Type de gaz | Procédé | Matériaux | Avantages | Inconvénients |
|---|---|---|---|---|
| Argon pur (I1) | MIG | Aluminium, cuivre | Arc stable, soudure propre | Coût élevé |
| CO₂ pur (C1) | MAG | Aciers doux | Excellente pénétration, gaz économique | Projections abondantes, finition brute |
| Argon + CO₂ (M21) | MAG | Aciers doux | Moins de projections, arc stable, bon aspect du cordon | Prix intermédiaire |
| Argon + Hélium | MIG | Aluminium, inox | Grande pénétration, vitesse de soudage accrue | Très coûteux |
| Argon + CO₂ + O₂ (M23) | MAG | Aciers alliés | Très bon mouillage, excellente fusion des bords | Procédé plus technique, réglages précis nécessaires |
À retenir – Gaz de protection pour le soudage MIG/MAG
- Influence directe : Le gaz de protection détermine la qualité, la pénétration et la stabilité de l’arc lors du soudage MIG/MAG.
- Choix du gaz : Le CO₂ est économique mais génère plus de projections ; les mélanges Argon/CO₂ offrent un meilleur compromis entre stabilité et finition.
- Procédés distincts : Le MIG utilise des gaz inertes (argon, hélium), tandis que le MAG emploie des gaz actifs (CO₂ ou mélanges).
- Critères de sélection : Sélectionnez le gaz selon le matériau à souder, le procédé, votre niveau de maîtrise et les conditions de travail (atelier ou extérieur).
- Conformité : Respectez les règles de sécurité et les normes de classification des gaz de protection (EN ISO 14175).
Annexe : Classification des gaz selon EN ISO 14175
| Code | Composition | Type |
|---|---|---|
| I1 | Argon pur | Gaz inerte |
| I3 | Argon + Hélium | Gaz inerte |
| C1 | CO₂ pur | Gaz actif |
| M21 | Argon + 18% CO₂ | Mélange actif |
| M23 | Argon + CO₂ + O₂ | Mélange actif |
Conclusion
Le choix du gaz de protection est une décision technique qui impacte fortement vos performances en soudure MIG/MAG. Il n’existe pas de gaz « universel », mais une combinaison adaptée à chaque besoin. En fonction de vos matériaux, de votre expérience, de votre environnement de travail et de votre budget, vous pourrez sélectionner le gaz le plus approprié. N’hésitez pas à faire des essais et à consulter les fiches techniques des fabricants pour affiner vos réglages. Une bonne soudure commence toujours... par un bon gaz !
À lire aussi
|
➤
Électrodes rutiles, basiques et inox en soudage MMA : comparatif et usages
Composition, pénétration, solidité du cordon et domaines d’application : comprendre les différences entre les principales familles d’électrodes. |
|
➤
Soudage TIG : fonctionnement, matériel et rôle du gaz de protection
Procédé précis et polyvalent, le TIG repose sur une protection gazeuse maîtrisée : idéal pour comparer avec le MIG/MAG. |
|
➤
Débuter en soudure : réglages, sécurité et erreurs fréquentes
Choix du procédé, paramètres de base et bonnes pratiques pour éviter porosités, projections et défauts liés au gaz. |
❓ FAQ – Tout savoir sur les gaz de protection en soudure MIG/MAG
🔹 Quel est le meilleur gaz pour débuter en soudure MIG/MAG ?
Le mélange Argon + 18% de CO₂ (souvent appelé M21) est un excellent choix pour débuter. Il offre une bonne stabilité d’arc, peu de projections, et convient à l’acier doux.
🔹 Peut-on souder avec du CO₂ pur ?
Oui, notamment en MAG, pour souder de l’acier doux. C’est une solution économique avec une bonne pénétration, mais elle génère plus de projections.
🔹 Quelle est la différence entre MIG et MAG au niveau du gaz ?
MIG utilise un gaz inerte (Argon, Hélium), idéal pour l’aluminium et l’inox. MAG utilise un gaz actif (CO₂ ou mélanges), adapté aux aciers doux ou alliés.
🔹 Peut-on utiliser le même gaz pour l’acier et l’aluminium ?
Non. L’acier nécessite des mélanges Argon + CO₂, tandis que l’aluminium se soude à l’Argon pur ou avec de l’Argon + Hélium. Le choix du gaz dépend du métal.
🔹 Pourquoi certains gaz sont-ils plus chers que d’autres ?
Le prix dépend de la rareté et de la pureté. L’Hélium est plus cher que l’Argon, qui lui-même coûte plus que le CO₂. Les mélanges complexes sont également plus onéreux.
🔹 Quel gaz pour l’inox ?
On utilise généralement de l’Argon + 2% CO₂ ou un faible pourcentage d’O₂. Certains mélanges incluent aussi de l’azote ou de l’hydrogène selon les applications spécifiques.
🔹 Est-il possible de souder en extérieur avec tous les gaz ?
Non. Les gaz comme l’Argon ou l’Hélium sont sensibles au vent. En extérieur, il faut protéger la zone de soudure ou choisir un gaz plus lourd comme le CO₂.
🔹 Quelle pression et débit de gaz faut-il en MIG/MAG ?
La pression est généralement entre 2 et 4 bars, avec un débit de 10 à 18 L/min. Un débit trop fort peut déstabiliser l’arc.
