Quelles sont les techniques de soudure employées en aéronautique ?

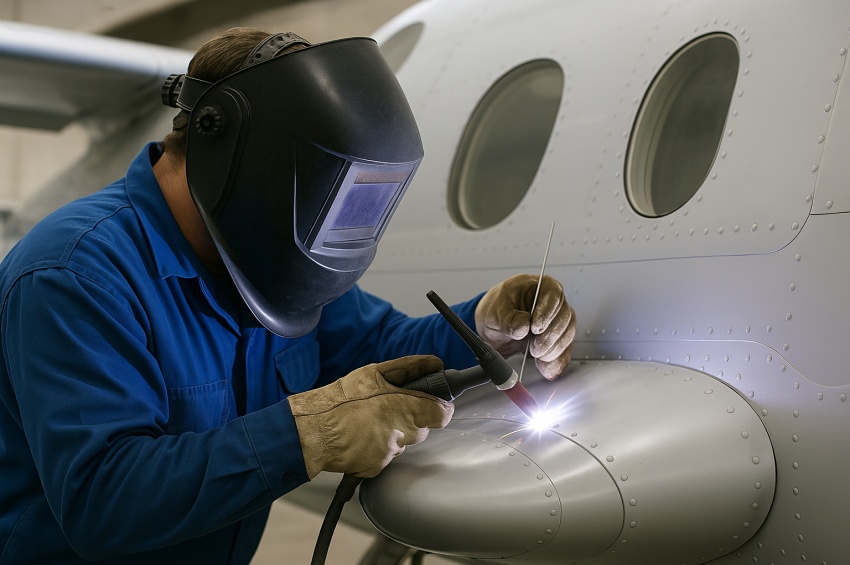

Techniques de soudure utilisées en aéronautique pour l’assemblage de structures métalliques d’avion
Techniques de soudage utilisées en aéronautique, notamment le soudage TIG, pour l’assemblage de structures métalliques d’avion en alliages légers et matériaux haute performance.

Dans l’industrie aéronautique, la soudure joue un rôle crucial dans l’assemblage des structures métalliques soumises à des conditions extrêmes de contraintes mécaniques, thermiques et vibratoires. Fiabilité, précision et légèreté sont des impératifs absolus, notamment pour des matériaux comme l’aluminium, le titane ou les superalliages. Cela impose le recours à des procédés de soudage aéronautique très spécifiques, hautement contrôlés et encadrés par des normes de sécurité strictes. Dans cet article, nous allons explorer en détail les principales techniques de soudure employées en aéronautique, leurs avantages, leurs applications et les exigences réglementaires qui structurent ce domaine stratégique.

À noter : sur de nombreuses structures d’avions (notamment les fuselages en aluminium des avions de ligne), l’assemblage par rivetage et fixations mécaniques reste très courant. Le soudage est particulièrement utilisé sur des zones ciblées (moteurs, tuyauteries, réservoirs, pièces critiques, assemblages spécifiques), ainsi que sur certains assemblages aluminium via des procédés à faible déformation comme le FSW.





1. Les exigences spécifiques du secteur aéronautique

Tolérances minimales et haute fiabilité

Le secteur aéronautique impose des tolérances très serrées et une exigence de répétabilité élevée. La défaillance d’une soudure peut avoir des conséquences graves : les assemblages sont donc soumis à des contrôles qualité rigoureux à chaque étape.

Poids et performances

La réduction du poids est essentielle pour améliorer la performance et diminuer la consommation de carburant. Les matériaux légers tels que le titane ou les alliages d’aluminium sont donc favorisés.

Environnement extrême

Les pièces doivent supporter des températures élevées, des contraintes mécaniques et une exposition prolongée à la corrosion, sans défaillance.


2. La soudure TIG : la plus répandue

Le soudage TIG (Tungsten Inert Gas) repose sur un arc électrique entre une électrode en tungstène non fusible et la pièce à souder, sous atmosphère inerte.

Pourquoi le TIG est-il privilégié ?

  • Grande précision et qualité de finition.
  • Très faible taux de projections et de défauts.
  • Parfaitement adapté aux alliages légers et sensibles.

Applications en aéronautique

Le procédé TIG est largement utilisé pour assembler les réservoirs, tuyauteries, composants de turbines et moteurs d’avion.


3. La soudure par faisceau d’électrons (EBW)

Ce procédé repose sur l’utilisation d’un faisceau d’électrons concentré pour faire fondre le métal. Il est réalisé dans une chambre à vide.

Avantages

  • Pénétration très élevée.
  • Faible distorsion thermique.
  • Grande propreté de la soudure.

Inconvénients

  • Coût élevé.
  • Environnement sous vide obligatoire.

Utilisations typiques

Assemblage d’aubes de turbine, de pièces épaisses ou critiques dans les moteurs.


4. La soudure laser

Le laser permet une soudure précise, localisée, avec une très faible zone affectée thermiquement. Il est idéal pour les assemblages fins et automatisés.

Atouts majeurs

  • Vitesse de soudage élevée.
  • Peu de déformation.
  • Grande automatisation possible.

Limites

  • Coût élevé.
  • Préparation de surface exigeante.

Applications

Utilisée pour les micro-assemblages, capteurs embarqués, connectiques de précision.


5. Le soudage par friction-malaxage (FSW)

Le procédé FSW consiste à assembler deux pièces par friction et malaxage sans fusion, à l’aide d’un outil rotatif.

Avantages

  • Soudure très propre, sans apport de métal.
  • Faible distorsion.
  • Très bonne résistance mécanique.

Applications en aéronautique

Le FSW peut être utilisé pour l’assemblage de panneaux et éléments en aluminium (structures, renforts, panneaux), notamment lorsque l’on veut limiter la distorsion et améliorer la tenue en fatigue sur certains alliages.



6. Le brasage haute température

Contrairement à la soudure, le brasage n’implique pas la fusion des métaux de base. Il permet l’assemblage par métal d’apport à température contrôlée.

Intérêts pour l’aéronautique

  • Moins de contraintes thermiques.
  • Convient aux assemblages complexes et multimatériaux.

Applications

Utilisé pour les échangeurs thermiques, ailettes, composants électroniques embarqués.


7. La micro-soudure

Les procédés de micro-soudure (laser, résistance, faisceau) permettent l’assemblage de composants électroniques de très petite taille.

Exemples d’application

Soudage des connectiques internes, circuits imprimés embarqués, capteurs de vol.


8. Contrôles qualité et certification

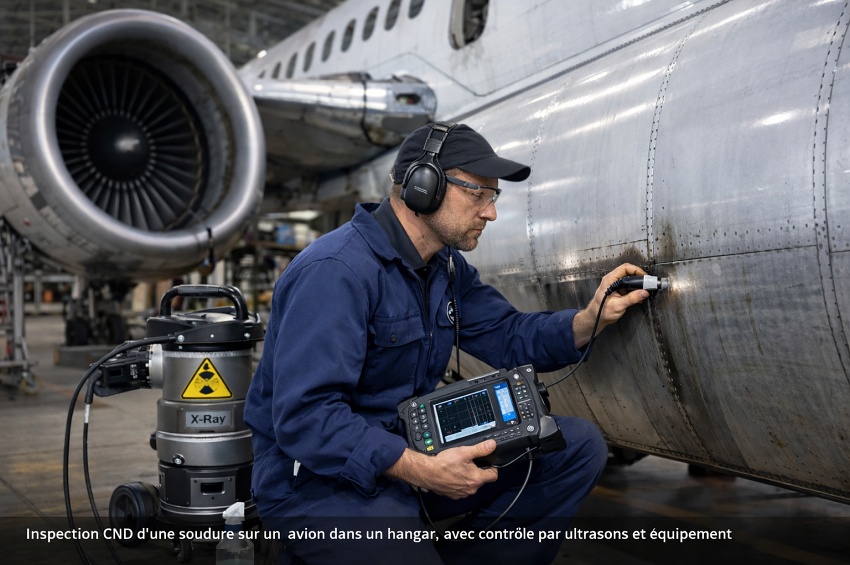

Contrôle non destructif d’une soudure aéronautique sur un avion en hangar, réalisé par ultrasons par un technicien qualifié
Contrôle non destructif (CND) d’une soudure aéronautique réalisé par ultrasons sur la structure d’un avion en hangar de maintenance, conformément aux exigences des normes aérospatiales.

Contrôles non destructifs (CND)

  • Radiographie industrielle (RX).
  • Ultrasons.
  • Ressuage et magnétoscopie.

Normes et qualifications

  • Norme ISO 24394 (qualification des soudeurs/opérateurs pour le soudage par fusion en applications aérospatiales).
  • Spécifications Airbus, Boeing, etc.
  • Procédures validées (WPS/PQR) et opérateurs certifiés.

9. Matériaux spécifiques en aéronautique

Alliages d’aluminium

Légers mais difficiles à souder, notamment les séries 2xxx et 7xxx.

Titane

Résistant à la corrosion et à la chaleur, idéal pour moteurs et trains d’atterrissage.

Inox, Inconel, Hastelloy

Utilisés pour les zones à hautes températures. Nécessitent des atmosphères contrôlées pour le soudage.


10. Automatisation et robotisation

Les robots de soudure sont de plus en plus présents, offrant répétabilité, précision et traçabilité en temps réel.

Exemples

  • Robotisation du procédé FSW.
  • Soudure laser automatisée pour drones et satellites.

En résumé

Technique Principe Avantages Applications aéronautiques
Soudage TIG Arc électrique + électrode tungstène Précision, propreté, fiabilité Tuyauteries, moteurs, réservoirs
Faisceau d’électrons Fusion ciblée sous vide par électrons Profondeur, faible distorsion Aubes, pièces critiques moteur
Soudage laser Fusion localisée par faisceau laser Rapidité, faible zone affectée Capteurs, micro-assemblages
Friction-malaxage (FSW) Ramollissement et brassage sans fusion Solidité, aucune inclusion, faible distorsion Panneaux de fuselage en aluminium
Brasage Fusion d’un métal d’apport sans fusion des bases Assemblages complexes, moins de contraintes thermiques Échangeurs, ailettes, connectiques


Conclusion

Dans le domaine exigeant de l’aéronautique, la soudure est bien plus qu’un procédé d’assemblage : elle garantit la sécurité, la fiabilité et les performances des aéronefs. Maîtriser ces procédés spécifiques, c’est contribuer à l’excellence technologique et à la sécurité des vols. La diversité des matériaux, l’automatisation et les contrôles qualité stricts placent la soudure au cœur de l’innovation aéronautique.


À retenir – Soudure en aéronautique

  • Procédés principaux : TIG, laser, faisceau d’électrons et FSW (Friction Stir Welding) sont les plus employés pour leur précision et leur fiabilité.
  • Matériaux utilisés : Titane, alliages d’aluminium et aciers inoxydables dominent la fabrication aéronautique pour leur légèreté et leur résistance mécanique.
  • Normes strictes : Les réglementations aéronautiques imposent un haut niveau d’exigence pour garantir la sécurité en vol et la durabilité des assemblages.
  • Contrôles qualité : Des tests non destructifs (radiographie, ultrasons, ressuage) sont systématiquement réalisés pour vérifier chaque soudure critique.
  • Innovation et automatisation : La robotisation, la traçabilité numérique et la fabrication additive sont devenues incontournables dans les lignes de production aéronautique modernes.

À lire aussi

➤ Comment est fabriqué l’aluminium : extraction et transformation industrielle
De la bauxite à l’alliage aéronautique : comprendre les bases métallurgiques des pièces légères utilisées en aviation.
➤ Soudage MIG/MAG : applications industrielles et réglages essentiels
Procédé largement utilisé en fabrication métallique, notamment pour certaines structures et ensembles mécaniques.
➤ Les équipements de protection individuelle pour soudeurs
En environnement industriel exigeant, la protection contre les fumées, UV et projections reste essentielle.

FAQ : Soudure et aéronautique

Quelles sont les soudures les plus utilisées dans l’aéronautique ?

Les procédés les plus courants sont le soudage TIG, le soudage laser, le faisceau d’électrons et le soudage par friction-malaxage (FSW). Ces techniques offrent une grande précision, une excellente maîtrise thermique et une fiabilité adaptée aux exigences du secteur aéronautique.

Pourquoi le soudage TIG est-il si répandu en aéronautique ?

Le soudage TIG permet un contrôle très précis de l’arc et du bain de fusion. Il génère peu de projections, offre une finition de haute qualité et convient parfaitement aux alliages d’aluminium, au titane et aux assemblages critiques soumis à de fortes contraintes mécaniques.

Pourquoi utilise-t-on le titane en soudure aéronautique ?

Le titane combine une excellente résistance mécanique, une forte tenue à la corrosion et une bonne stabilité à haute température, tout en restant léger. Il est couramment utilisé pour les moteurs, les trains d’atterrissage et certaines structures soumises à de fortes contraintes.

Quelles précautions sont nécessaires pour souder le titane ?

Le soudage du titane exige une atmosphère parfaitement inerte afin d’éviter toute contamination par l’oxygène, l’azote ou l’hydrogène. Une protection gazeuse étendue (avant, pendant et après soudage) est indispensable pour garantir les propriétés mécaniques du joint.

Quelle est la différence entre soudage laser et soudage par faisceau d’électrons ?

Le soudage laser s’effectue à l’air libre ou sous protection gazeuse et convient aux assemblages fins et automatisés. Le faisceau d’électrons, quant à lui, nécessite une chambre à vide mais permet une pénétration très profonde avec une distorsion thermique minimale.

Le soudage par friction-malaxage (FSW) est-il réservé à l’aluminium ?

Le FSW est principalement utilisé pour les alliages d’aluminium, notamment pour les panneaux de fuselage. Toutefois, des développements existent pour d’autres matériaux, même si le procédé reste plus complexe à mettre en œuvre hors aluminium.

Quels sont les principaux défauts de soudure surveillés en aéronautique ?

Les défauts les plus critiques sont les porosités, les manques de fusion, les fissures et les inclusions. Même des défauts microscopiques peuvent être inacceptables compte tenu des exigences de sécurité en vol.

Quels contrôles qualité sont appliqués aux soudures aéronautiques ?

Les soudures sont systématiquement soumises à des contrôles non destructifs tels que la radiographie industrielle, les ultrasons, le ressuage ou la magnétoscopie, afin de détecter tout défaut interne ou de surface.

Quelles normes encadrent le soudage en aéronautique ?

Le soudage aéronautique est encadré par des normes strictes, notamment l’EN ISO 24394 pour les applications aérospatiales, ainsi que par des spécifications propres aux grands constructeurs comme Airbus ou Boeing.

Les soudures aéronautiques sont-elles réalisées manuellement ou par robot ?

Les deux coexistent. Le soudage manuel est encore utilisé pour certaines opérations complexes ou de maintenance, tandis que la robotisation est largement employée en production série pour garantir répétabilité, traçabilité et qualité constante.

Quelle formation est nécessaire pour devenir soudeur aéronautique ?

Un soudeur aéronautique doit suivre une formation spécialisée incluant la maîtrise des procédés, des matériaux et des normes en vigueur. Des certifications spécifiques et des qualifications périodiquement renouvelées sont obligatoires pour intervenir sur des pièces critiques.


💡 Le saviez-vous ? Le soudage par friction-malaxage (FSW) s’est imposé dans l’aérospatial pour certains assemblages en aluminium, car il limite la déformation et offre d’excellentes propriétés mécaniques, notamment sur des pièces difficiles à souder par fusion.
