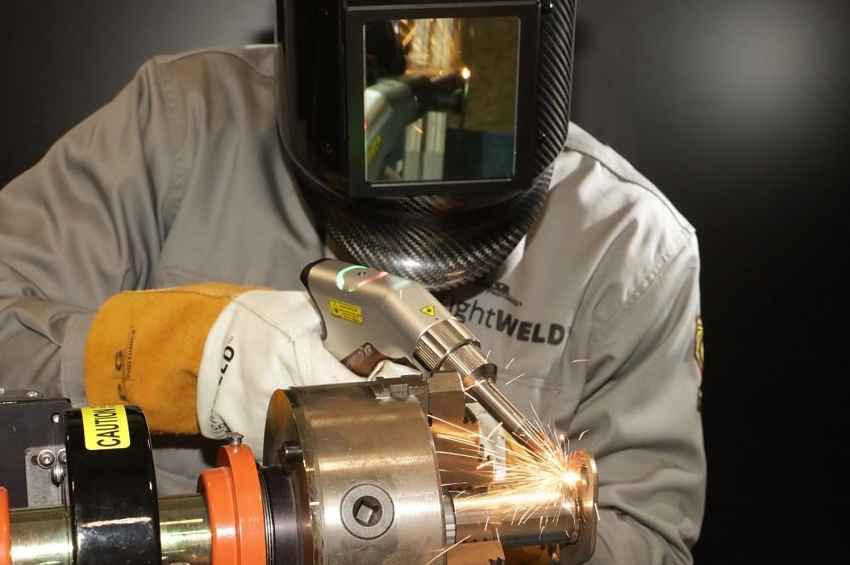

Le soudage laser : précision, vitesse et haute technologie

Le soudage laser est l’un des procédés les plus avancés du soudage moderne. Grâce à un faisceau d’énergie extrêmement concentré, il permet de réaliser des assemblages d’une grande précision, à très haute vitesse, avec une zone affectée thermiquement réduite et un faible niveau de déformation. Utilisé dans des secteurs de pointe comme l’aéronautique, l’automobile, le médical ou encore l’horlogerie, il s’impose comme une solution incontournable dès que la qualité et la répétabilité sont prioritaires.

Longtemps réservé aux ateliers de haute technologie, le soudage laser devient progressivement plus accessible grâce aux progrès des sources (laser fibre, diode, Nd:YAG) et à la démocratisation des systèmes compacts, parfois intégrés à des cellules robotisées. Cet article vous propose un tour d’horizon complet : principe de fonctionnement, types de lasers, applications industrielles, avantages, limites, réglages essentiels et bonnes pratiques de sécurité.

📚 Afficher le sommaire

1. Principe du soudage laser

Le soudage laser repose sur l’utilisation d’un faisceau laser concentré pour fondre localement les matériaux à assembler. Le faisceau, focalisé sur une très petite surface (quelques dixièmes de millimètre), atteint des températures extrêmement élevées, permettant une fusion rapide et ciblée des pièces métalliques.

a) Le phénomène physique

Le laser émet une lumière monochromatique, cohérente et directionnelle. Cette lumière, focalisée par une lentille, se transforme en un point de forte densité énergétique. Lorsqu’il atteint la pièce, il provoque instantanément la fusion du métal sur une très petite zone. Si l’énergie est suffisante, un trou de clé (keyhole) se forme, permettant une pénétration en profondeur du faisceau.

b) Soudage par conduction vs soudage en profondeur

Il existe deux modes principaux :

• Soudage par conduction : à faible puissance (ou focalisation plus large), le faisceau chauffe la surface par conduction thermique. Ce mode donne des soudures peu profondes et très propres.
• Soudage en profondeur (keyhole) : à forte puissance, le faisceau perce un petit trou, ce qui permet une fusion profonde sur toute l’épaisseur. Très utilisé dans l’automobile ou l’industrie lourde.

c) Soudage avec ou sans métal d’apport

Le soudage laser peut être réalisé avec ou sans métal d’apport. La majorité des applications industrielles utilisent le soudage autogène (sans apport), mais il est également possible d’ajouter un fil si nécessaire, notamment pour combler un jeu.

Une fois ce principe compris, il devient plus simple de distinguer les différents types de lasers utilisés en industrie, chacun ayant ses caractéristiques, ses avantages et ses domaines d’application.

2. Types de lasers utilisés

Le choix de la source laser est un élément fondamental dans le soudage laser. Plusieurs technologies sont disponibles, chacune avec ses avantages, ses limitations et ses domaines d’applications spécifiques.

a) Laser à fibre (fibre laser)

Le laser à fibre est aujourd’hui le plus utilisé dans les applications industrielles modernes. Il repose sur une fibre optique dopée (généralement à l’ytterbium), amplifiant le signal laser. Compact, stable et très efficace, il offre une excellente qualité de faisceau et une longue durée de vie.

Avantages :

• Très haute efficacité énergétique (jusqu’à 50 %)
• Maintenance réduite
• Faisceau fin, idéal pour le soudage de précision
• Compatible avec la robotique

b) Laser Nd:YAG (Yttrium-Aluminum-Garnet dopé au néodyme)

Ce laser solide a longtemps été dominant avant l’arrivée des lasers à fibre. Il peut fonctionner en continu ou en mode pulsé, ce qui est utile pour certaines soudures de précision (secteur médical, électronique).

Avantages :

• Polyvalent (pulsé ou continu)
• Peut être guidé par fibre optique
• Bien adapté au soudage ponctuel

Inconvénients :

• Moins efficace que les lasers à fibre
• Maintenance plus lourde

c) Laser CO2 (dioxyde de carbone)

Les lasers CO2 sont des lasers à gaz émettant dans l’infrarouge lointain. Leur faisceau ne peut pas être transmis par fibre optique, ce qui limite leur flexibilité. Néanmoins, ils restent utilisés pour les soudures profondes dans les tôles épaisses.

Avantages :

• Très haute puissance possible
• Bonne pénétration pour grandes épaisseurs

Inconvénients :

• Faisceau difficile à diriger (guidage par miroirs)
• Moins adapté aux environnements robotisés modernes

Au-delà du type de source laser, la réussite d’une soudure dépend aussi fortement de la configuration de la machine, de l’optique, de la protection gazeuse et des équipements périphériques. Voyons maintenant le matériel nécessaire et les principales configurations utilisées en industrie.

3. Matériel nécessaire et configurations

Le soudage laser nécessite un équipement spécialisé, dont la complexité varie selon le niveau de production et la précision attendue.

a) Source laser

Cœur du dispositif, elle fournit le faisceau qui sera focalisé sur la pièce. La puissance va de quelques watts à plusieurs kilowatts, selon les besoins.

b) Tête de focalisation

Elle contient les lentilles permettant de concentrer le faisceau sur la zone à souder. Certaines têtes sont équipées de capteurs pour le suivi automatique du joint.

c) Système de déplacement

Selon l’application :

• Bras robotisé (soudage automatique)
• Table de déplacement CNC
• Guidage manuel (rare)

d) Gaz de protection

Un gaz neutre (argon, hélium, azote) est utilisé pour protéger le bain de fusion contre l’oxydation. Contrairement au MIG/MAG, il ne fait pas partie du principe actif du procédé.

e) Accessoires complémentaires

• Caméras pour le suivi en temps réel
• Capteurs de contrôle qualité (vision, capteurs thermiques)
• Fils d’apport (optionnels)

Une fois l’équipement correctement configuré, la qualité de la soudure dépend principalement des réglages appliqués : puissance, vitesse, focalisation et paramètres de protection. C’est ce qui permet d’obtenir un cordon régulier, sans défaut, et adapté à l’épaisseur du métal.

4. Réglages et paramètres de soudage

Le soudage laser, bien que très automatisé, nécessite un réglage fin des paramètres pour garantir la qualité et la reproductibilité des soudures.

a) Puissance du faisceau

Exprimée en watts (W) ou kilowatts (kW), elle détermine la quantité d’énergie transmise au matériau. Plus la puissance est élevée, plus la pénétration est profonde.

b) Vitesse de soudage

L’un des grands avantages du soudage laser est sa vitesse élevée. Elle peut atteindre plusieurs mètres par minute sur des tôles fines. Un mauvais réglage peut entraîner des défauts (fissures, manque de fusion).

c) Diamètre du spot

Le point focal du laser doit être précisément positionné. Un spot trop large ou mal focalisé entraîne une baisse d’efficacité et une fusion moins stable.

d) Débit de gaz de protection

Il doit être suffisant pour protéger le bain sans perturber le faisceau, ni souffler le métal en fusion.

e) Positionnement du faisceau

Un mauvais alignement peut causer une soudure asymétrique ou incomplète. L’automatisation réduit fortement ce risque, notamment en production.

Une fois ces paramètres maîtrisés, on comprend rapidement pourquoi le soudage laser est devenu incontournable dans certaines industries. Il présente des avantages très nets en productivité et en qualité, mais aussi quelques limites qu’il faut connaître avant de le choisir.

5. Avantages et inconvénients du soudage laser

✅ Avantages

• Précision exceptionnelle : le faisceau laser permet une soudure extrêmement fine, avec un très faible apport thermique. Idéal pour les assemblages sensibles.
• Vitesse élevée : le procédé peut atteindre plusieurs mètres par minute en production automatisée, surtout pour les métaux minces.
• Faible déformation thermique : grâce à la concentration de l’énergie, les zones affectées thermiquement (ZAT) sont très réduites.
• Adapté aux matériaux délicats : inox, aluminium, titane, alliages fins : le laser les soude efficacement avec une excellente maîtrise.
• Automatisation facile : compatible avec les robots industriels, machines CNC et lignes de production.
• Soudage sans contact : aucune contrainte mécanique directe sur les pièces.

❌ Inconvénients

• Coût élevé de l’équipement : les installations laser sont chères à l’achat, à l’entretien et nécessitent souvent un environnement contrôlé.
• Nécessite un ajustement précis : le procédé tolère peu les imprécisions d’alignement ou les jeux excessifs entre pièces.
• Sécurité spécifique : risques importants liés aux radiations optiques, exigeant des protections rigoureuses (enceinte fermée, lunettes, capteurs).
• Peu adapté au soudage manuel ou en chantier : c’est un procédé typiquement industriel, utilisé en environnement maîtrisé.

Ces avantages expliquent pourquoi le soudage laser s’est imposé dans de nombreux secteurs à forte exigence de qualité. Selon les matériaux, les cadences et les tolérances, ses applications industrielles sont aujourd’hui très variées.

6. Applications industrielles

Le soudage laser est largement utilisé dans les secteurs à forte exigence technique, de précision ou de cadence. Voici les principaux domaines :

a) Automobile

• Soudage des toits, portes, châssis et composants.
• Soudures continues ou par points, très rapides.
• Réduction du poids et optimisation des zones de crash grâce à la précision.

b) Aéronautique et spatial

• Assemblage de pièces en titane, aluminium ou superalliages.
• Haute qualité de soudure avec très peu de déformation.
• Adapté aux réservoirs, structures internes et instruments.

c) Microélectronique et horlogerie

• Soudure de composants très petits, précis et sensibles à la chaleur.
• Utilisation fréquente du laser pulsé pour limiter l’apport thermique.

d) Médical

• Prothèses, instruments chirurgicaux, implants en inox ou titane.
• Procédé précis, propre, avec un très faible risque de contamination.

e) Énergie et batteries

• Soudure de cellules lithium-ion pour les batteries de véhicules électriques.
• Assemblage de boîtiers ou connecteurs conducteurs avec un apport thermique très réduit.

Dans ces secteurs, la vitesse ne suffit pas : la qualité du cordon, la répétabilité et l’absence de défauts sont essentielles. C’est pourquoi le soudage laser s’accompagne presque toujours de contrôles rigoureux et de méthodes d’inspection adaptées.

7. Qualité des soudures et contrôles

La qualité des soudures laser peut être excellente, à condition de maîtriser les paramètres et le positionnement.

a) Caractéristiques des soudures laser

• Aspect esthétique : très propre, sans projections ni oxydation visible.
• Cordons étroits : idéal pour les assemblages visibles ou microtechniques.
• Fusion profonde et précise : en mode keyhole, permet de traverser plusieurs millimètres de métal avec très peu de déformation.

b) Défauts possibles

• Manque de fusion : si l’alignement ou la puissance est incorrect.
• Porosités : en cas de gaz inapproprié ou d’humidité dans la pièce.
• Fissures : surtout sur les matériaux sensibles à la fissuration à chaud (ex. aluminium).
• Reflets parasites : notamment avec l’aluminium ou le cuivre, qui peuvent perturber le faisceau.

c) Contrôle qualité

• Contrôle visuel et dimensionnel : observation directe et vérification géométrique.
• Contrôle par ultrasons ou rayons X : pour les soudures critiques.
• Contrôle en ligne : systèmes optiques et thermiques intégrés à la cellule laser pour valider chaque soudure en temps réel.

Pour mieux situer le soudage laser dans l’ensemble des procédés modernes, il est utile de le comparer aux techniques plus classiques comme le MIG/MAG, le TIG ou le MMA. Cela permet de comprendre dans quels cas le laser est réellement un choix pertinent, et dans quels cas un procédé conventionnel reste plus adapté.

8. Comparaison avec d’autres procédés de soudage

Le soudage laser se distingue fortement des procédés classiques. Voici une synthèse comparative :

Cette comparaison montre que le laser excelle en précision et en productivité, mais qu’il impose aussi des contraintes fortes en coût et en sécurité. Avant toute mise en œuvre, il est donc indispensable de comprendre les risques spécifiques liés au rayonnement laser et les mesures de prévention à respecter.

9. Sécurité et prévention

Le soudage laser implique des risques spécifiques liés à l’optique et à l’énergie concentrée.

a) Risques principaux

• Rayonnement laser : souvent invisible (notamment en infrarouge), il peut endommager la rétine de façon irréversible.
• Reflets diffus ou parasites : certaines surfaces (aluminium, cuivre) peuvent réfléchir le faisceau et créer un danger indirect.
• Fumées métalliques : générées par la fusion intense, elles nécessitent une aspiration adaptée.
• Risque électrique : présent dans tout équipement de soudage automatisé et dans les installations industrielles.

b) Mesures de sécurité

• Enceintes de protection avec verrouillage optique.
• Port de lunettes de protection spécifiques au type de laser (Nd:YAG, fibre, CO2, etc.).
• Ventilation et filtration des fumées.
• Signalisation et formation obligatoire pour les opérateurs.

Si ces exigences de sécurité et de mise en œuvre peuvent sembler contraignantes, elles sont largement compensées par les progrès rapides des technologies laser. Les fabricants améliorent en permanence la puissance, la stabilité, l’efficacité énergétique et l’intégration robotique, ouvrant la voie à de nouvelles applications.

10. Évolutions technologiques

Le domaine du soudage laser évolue très rapidement, porté par la miniaturisation, la montée en puissance des sources et l’intégration croissante de la robotisation.

a) Lasers à diode directe

Moins coûteux et plus compacts, ils pourraient remplacer à terme les systèmes à fibre dans certaines applications, notamment lorsque la précision extrême n’est pas l’objectif principal.

b) Contrôle intelligent

Intégration de capteurs optiques, thermiques et de caméras infrarouge pour un suivi en temps réel et des corrections automatiques pendant la soudure.

c) Hybridation

Le soudage laser peut être combiné au MIG/MAG pour améliorer la pénétration ou gérer des jeux plus larges : on parle alors de laser hybrid welding.

d) Laser sur chantier

Des systèmes portables ou embarqués (par exemple pour certains pipelines) sont en cours de développement, mais restent encore rares et fortement dépendants des conditions de mise en œuvre.

En résumé, le soudage laser est un procédé ultra-performant lorsqu’on recherche vitesse, précision et répétabilité. Mais comme toute technologie avancée, il doit être choisi en fonction du contexte industriel, du budget et des exigences de sécurité.

En résumé

Voici un tableau récapitulatif des points clés du soudage laser :

FAQ – Soudage laser

Quelle est la différence entre soudage laser par conduction et soudage laser keyhole ?

Le soudage par conduction chauffe principalement la surface : la fusion est peu profonde, très propre et adaptée aux tôles fines. Le soudage en profondeur (keyhole) crée un trou de clé qui permet une pénétration plus importante, utile pour des assemblages plus épais ou des soudures structurelles.

Le soudage laser nécessite-t-il toujours un métal d’apport ?

Non. La majorité des soudures laser industrielles sont autogènes (sans métal d’apport). Toutefois, un fil d’apport peut être utilisé pour combler un jeu, améliorer la tenue mécanique ou faciliter l’assemblage sur certaines géométries.

Quels métaux peut-on souder au laser ?

Le laser est très utilisé sur l’acier, l’inox, l’aluminium, le titane et certains superalliages. Il est également possible de souder du cuivre, mais ce métal est plus complexe à cause de sa forte réflectivité et de sa conductivité thermique élevée.

Quelle épaisseur maximale peut-on souder avec un laser ?

Cela dépend de la puissance de la source, du mode de soudage et du matériau. En pratique, sur des configurations industrielles courantes, on rencontre souvent des épaisseurs de quelques millimètres, et jusqu’à environ 10 mm en mode keyhole sur des aciers.

Pourquoi le laser est-il très utilisé dans l’automobile ?

Parce qu’il permet des soudures rapides, répétables et faciles à automatiser. Il offre aussi une faible déformation, ce qui est essentiel pour les assemblages de carrosserie, les structures légères et les pièces en production de masse.

Le soudage laser est-il adapté au chantier ou à la réparation ?

Globalement non. Le laser est un procédé principalement industriel, nécessitant une installation stable, un environnement contrôlé et des protections strictes. Des systèmes portables existent, mais restent rares et limités à des applications très spécifiques.

Quels sont les principaux défauts en soudage laser ?

Les défauts les plus fréquents sont le manque de fusion (réglage ou alignement), les porosités (gaz, humidité, pollution), les fissures (certains alliages sensibles) et les instabilités liées aux reflets, notamment sur l’aluminium ou le cuivre.

Pourquoi le soudage laser est-il plus cher que le MIG/MAG ou le TIG ?

Le coût vient surtout de la source laser, de l’optique, de la cellule sécurisée et des équipements de contrôle. En contrepartie, il peut réduire fortement les temps de cycle et améliorer la qualité en production, ce qui compense parfois l’investissement.

Faut-il un gaz de protection en soudage laser ?

Oui, dans la majorité des cas. Le gaz (argon, hélium, azote selon les matériaux) sert à protéger le bain de fusion contre l’oxydation et à stabiliser la zone de soudage. Il ne remplace pas un flux comme en SAW, et ne joue pas le même rôle qu’en MIG/MAG.

Quels sont les risques principaux du soudage laser ?

Le risque majeur est le rayonnement laser (souvent invisible), pouvant endommager les yeux et la peau. Il existe aussi des risques liés aux reflets, aux fumées métalliques, et aux dangers électriques des installations automatisées.

Quelle est la différence entre laser fibre, Nd:YAG et CO2 ?

Le laser fibre est aujourd’hui le plus courant en industrie (efficace, compact, facile à automatiser). Le Nd:YAG est un laser solide historique, encore utilisé en précision ou en pulsé. Le CO2 est puissant mais moins flexible, car son faisceau ne se guide pas par fibre et nécessite des miroirs.

Peut-on combiner le laser avec un autre procédé de soudage ?

Oui. Le soudage hybride laser + MIG/MAG est une solution industrielle connue, permettant de combiner la pénétration du laser et la capacité du MIG/MAG à gérer des jeux plus importants ou à apporter du métal.

Conclusion

Le soudage laser s’impose aujourd’hui comme l’un des procédés les plus performants pour assembler des pièces métalliques avec une précision extrême, une excellente répétabilité et un apport thermique très réduit. Grâce à sa vitesse et à sa compatibilité naturelle avec la robotique, il est devenu incontournable dans des secteurs comme l’automobile, l’aéronautique, le médical ou encore la fabrication de batteries.

En revanche, cette technologie reste exigeante : coût d’investissement élevé, tolérance faible aux jeux d’assemblage, réglages pointus et règles de sécurité strictes. Utilisé dans de bonnes conditions, le soudage laser permet toutefois d’obtenir des soudures de très haute qualité, difficiles à égaler avec des procédés plus conventionnels.
