Soudage à l’arc sous flux en poudre (procédé SAW)

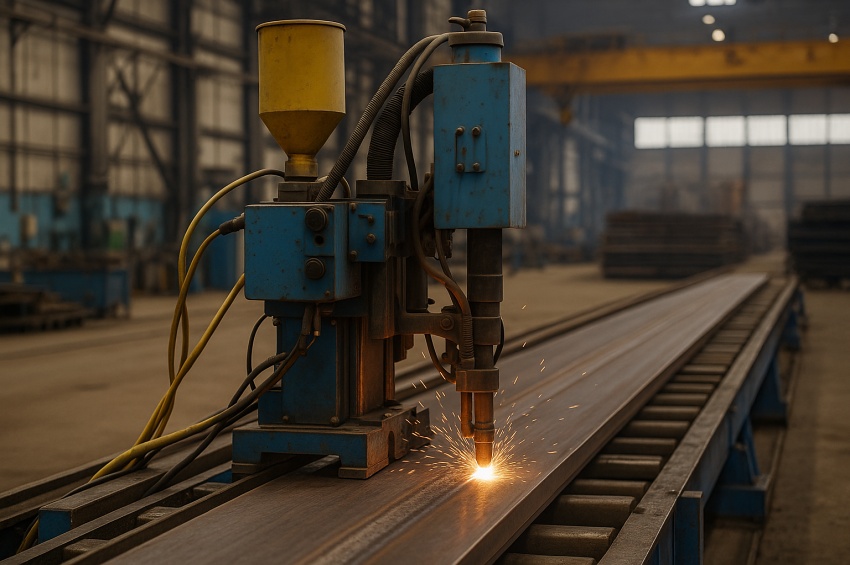

Le soudage à l’arc sous flux en poudre, ou SAW (Submerged Arc Welding), est un procédé industriel de soudage à l’arc où la fusion du métal est réalisée sous une couche de flux granuleux. Largement automatisé, il offre une productivité très élevée et des soudures d’excellente qualité, notamment pour les pièces épaisses et les grandes structures métalliques.

📚 Afficher le sommaire

1. Principe du soudage à l’arc sous flux en poudre

Le principe du procédé SAW repose sur la création d’un arc électrique entre un fil-électrode et la pièce à souder. L’arc, la zone fondue et le métal d’apport sont entièrement recouverts par une couche de flux en poudre. Celui-ci fond partiellement, protège le bain de fusion de l’air ambiant et stabilise l’arc, tout en contribuant à la qualité du joint.

• Le flux en poudre joue un rôle de protection et de désoxydation du métal.
• Le laitier solide formé en surface se détache après solidification.
• Le procédé est généralement mis en œuvre en automatique ou en semi-automatique.

2. Éléments constitutifs du procédé SAW

• Source de courant : générateur à courant continu ou alternatif, capable de fortes intensités.
• Fil-électrode : fil nu, généralement en acier, dévidé en continu.
• Flux en poudre : mélange d’oxydes, de silicates et parfois de fluorures.
• Système d’alimentation : trémie et buses distribuant uniformément le flux.
• Dispositif de déplacement : chariot motorisé, portique ou système robotisé.

3. Rôle et types de flux

Le flux est un élément central du procédé SAW. Il protège la soudure, purifie le bain de fusion et stabilise l’arc. Selon son mode de fabrication et son effet métallurgique, on distingue plusieurs types de flux :

• Flux fondants : obtenus par fusion puis refroidissement du mélange d’oxydes.
• Flux agglomérés : fabriqués par granulation à froid avec liants.
• Flux neutres ou alliants : selon qu’ils modifient ou non la composition du métal déposé.

4. Paramètres de soudage

• Intensité du courant : proportionnelle à la vitesse de dépôt et à la pénétration.
• Tension d’arc : influence la largeur du cordon et la stabilité du bain.
• Vitesse d’avance : détermine la forme du cordon et le rendement.
• Recouvrement en flux : l’arc doit être noyé sous environ 30 à 50 mm de poudre.
• Polarité : DC+, DC− ou AC selon le métal et le type de dépôt recherché.

5. Avantages du soudage SAW

• Taux de dépôt très élevé (jusqu’à 10 kg/h ou plus).
• Excellente qualité de cordon, très peu de projections et grande régularité.
• Grande profondeur de pénétration, idéale pour les fortes épaisseurs.
• Protection très efficace contre l’oxydation grâce au flux.
• Très bon rendement thermique (jusqu’à 90 % de l’énergie utilisée).

6. Inconvénients et limites

• Procédé limité aux positions à plat et horizontale.
• Peu adapté aux pièces fines ou aux géométries complexes.
• Équipement encombrant et relativement coûteux.
• Peu rentable sur les petites sections ou les cordons courts (mise en place plus longue).
• Nettoyage nécessaire du laitier après chaque passe.

7. Matériaux compatibles

Le SAW est principalement utilisé sur les aciers, mais peut également s’appliquer à certains alliages spécifiques selon le fil et le flux employés.

• Aciers non alliés et faiblement alliés : idéal pour le soudage de forte épaisseur.
• Aciers inoxydables : avec flux adaptés et fils inox.
• Nickel et alliages spéciaux : dans certaines applications industrielles.

8. Applications industrielles

Le soudage à l’arc sous flux en poudre est incontournable dans la fabrication de structures lourdes et de grandes pièces métalliques.

• Construction navale et grandes coques en acier.
• Tuyauterie de grand diamètre et pipelines.
• Structures métalliques, ponts et poutres soudées.
• Récipients sous pression, chaudières et viroles industrielles.

9. Variantes du procédé SAW

• SAW à fil unique : la version la plus courante.
• SAW multi-fils : pour une productivité maximale sur grandes longueurs.
• SAW tandem : plusieurs arcs en série pour des cordons larges et homogènes.
• SAW en bande (strip cladding) : utilisé pour le rechargement et le placage (ex. inox sur acier).

10. Sécurité et protection

Le soudage SAW génère peu de rayonnements visibles et limite les fumées grâce à la couverture de flux. Cependant, des précautions restent indispensables :

• Protection contre les projections, les pièces chaudes et la poussière de flux.
• Ventilation adéquate de l’atelier, notamment lors du nettoyage du laitier.
• Utilisation d’EPI : gants, tablier cuir, casque de soudage, bottes de sécurité.

11. Coût et productivité

Le coût d’investissement initial (poste, dévidoir, chariot, trémie) est généralement compensé par la productivité élevée, la stabilité du procédé et le faible taux de défauts. Le SAW reste ainsi l’un des procédés les plus économiques pour les grandes longueurs de soudures linéaires et les fortes épaisseurs.

12. Conclusion

Le soudage à l’arc sous flux en poudre combine puissance, rendement et qualité. Incontournable dans l’industrie lourde, il se distingue par ses performances sur les fortes épaisseurs et sa fiabilité. Malgré un équipement spécifique et des limites de position, il demeure une référence pour réaliser des soudures longues, robustes et à forte pénétration.

FAQ – Soudage à l’arc sous flux en poudre (SAW)

Qu’est-ce que le soudage SAW ?

Le soudage à l’arc sous flux en poudre (SAW) est un procédé automatisé dans lequel l’arc électrique et le bain de fusion sont recouverts d’une poudre protectrice appelée flux. Cette couverture isole le bain de l’air, stabilise l’arc et garantit des soudures de très haute qualité.

Pourquoi le procédé est-il appelé “sous flux” ?

Parce que l’arc électrique se forme sous une épaisse couche de flux granuleux. Ce flux fond partiellement pendant la soudure, formant un laitier protecteur qui stabilise le bain et protège le métal fondu de l’oxydation.

Quels sont les avantages du procédé SAW ?

Le SAW permet d’obtenir des soudures régulières, profondes et propres, avec un excellent rendement énergétique et une productivité très élevée. Il offre aussi une grande qualité mécanique du joint soudé et très peu de projections.

Quels sont les principaux inconvénients du SAW ?

Ce procédé ne peut être utilisé que dans les positions à plat ou horizontales. Il nécessite un équipement volumineux, n’est pas adapté aux pièces fines et impose un nettoyage du laitier après chaque passe.

Quels types de flux sont utilisés ?

On distingue les flux fondants, agglomérés et les flux neutres ou alliants. Le choix dépend du métal, du dépôt souhaité et du niveau de désoxydation. Les flux alliants peuvent enrichir le métal déposé en éléments comme le manganèse ou le silicium.

Quels métaux peut-on souder avec le SAW ?

Principalement les aciers non alliés et faiblement alliés, mais aussi certains aciers inoxydables, le nickel et quelques alliages spéciaux. Ce procédé est idéal pour les grandes structures et fortes épaisseurs.

Le SAW est-il un procédé manuel ou automatique ?

Il est quasi exclusivement automatisé. Le fil est dévidé mécaniquement, le flux distribué par trémie, et le chariot avance à vitesse constante pour obtenir une soudure uniforme.

Quelle est la vitesse de dépôt du SAW ?

Le SAW est l’un des procédés les plus productifs, avec des vitesses de dépôt pouvant atteindre 10 kg/h et plus en mode multi-fils, selon l’intensité et la section du fil.

Quel type de courant est utilisé ?

Le procédé fonctionne en courant continu (DC) ou alternatif (AC). Le DC+ favorise la pénétration tandis que le DC− limite le creusage. Le choix dépend du métal, du flux et du diamètre du fil.

Le soudage SAW produit-il des fumées ?

Très peu, car l’arc et le bain sont recouverts par le flux. Toutefois, des poussières de silice ou d’oxydes peuvent apparaître lors de la manipulation du flux usagé.

Comment se fait la récupération du flux ?

Le flux non fondu est aspiré, filtré et réutilisé après chaque soudure. Le flux fondu, devenu laitier, est éliminé après refroidissement et nettoyage du cordon.

Quelle est la profondeur de pénétration typique ?

Elle dépend du courant, du diamètre du fil et de la préparation du joint, mais peut atteindre 10 à 15 mm en une seule passe dans certaines configurations, ce qui rend le SAW idéal pour les assemblages épais.

Le SAW peut-il être utilisé pour la réparation ?

Oui, notamment pour le rechargement ou la réparation de joints épais ou de tubes, à condition de pouvoir travailler en position à plat.

Quelle est la tension d’arc utilisée ?

Elle se situe généralement entre 25 et 40 V, selon le flux, la polarité et la géométrie du joint. Une tension trop basse provoque un manque de fusion, une tension trop haute donne un cordon trop large.

Quel est le diamètre du fil utilisé ?

Les fils utilisés varient de 1,6 à 6 mm. Les plus gros diamètres sont réservés aux applications lourdes et aux très fortes intensités.

Le SAW nécessite-t-il du métal d’apport ?

Oui. Le fil-électrode sert à la fois de conducteur de courant et de métal d’apport, fondant dans le bain sous la protection du flux.

Quelles sont les applications typiques du SAW ?

Ce procédé est couramment employé dans la fabrication de réservoirs sous pression, de pipelines, de charpentes métalliques, de coques de navires et de composants énergétiques lourds (turbines, chaudières).

Le soudage SAW peut-il être robotisé ?

Oui, il s’intègre parfaitement dans les lignes automatisées avec contrôle de flux, suivi du joint et vitesse programmée, garantissant une productivité et une qualité constantes.

Le flux peut-il modifier la composition du métal ?

Oui. Les flux dits alliants peuvent transférer des éléments comme le manganèse, le silicium ou le chrome dans le bain de fusion, influençant la résistance et la ténacité du métal déposé.

Le SAW est-il compatible avec les soudures d’angle ?

Oui, mais uniquement en position à plat ou légèrement inclinée. Ce procédé reste inadapté aux positions verticales ou montantes.

Quelle est la principale différence entre SAW et MIG/MAG ?

Contrairement au MIG/MAG, le SAW n’utilise pas de gaz de protection. C’est le flux en poudre qui protège le bain et l’arc, offrant une efficacité thermique supérieure et une protection très efficace contre l’air ambiant.

Annexe : paramètres et flux typiques du procédé SAW

Tableau 1 : Paramètres moyens selon le matériau

Matériau	Épaisseur (mm)	Intensité (A)	Tension (V)	Vitesse d’avance (mm/min)
Aciers non alliés	8 – 25	400 – 900	28 – 38	300 – 600
Aciers inoxydables	4 – 12	300 – 600	26 – 35	250 – 500
Aciers faiblement alliés	6 – 20	350 – 750	28 – 36	300 – 550

Tableau 2 : Types de flux et utilisations

Type de flux	Caractéristiques	Utilisation typique
Fondant	Haute pureté, stabilité de l’arc, bonne tenue à l’humidité	Soudage d’aciers non alliés et inoxydables
Aggloméré	Très polyvalent, composition ajustable, adapté aux exigences mécaniques élevées	Soudage de forte épaisseur et multi-passe
Alliant	Transfert d’éléments d’alliage vers le bain	Soudage d’aciers spéciaux et haute résistance

Remarques importantes

• Le choix du flux dépend du métal, de la polarité et des propriétés mécaniques recherchées.
• Un flux recyclé doit être tamisé et sec pour éviter les inclusions et la porosité.
• Les paramètres varient selon la préparation du joint, la vitesse d’avance et le type de fil utilisé.
