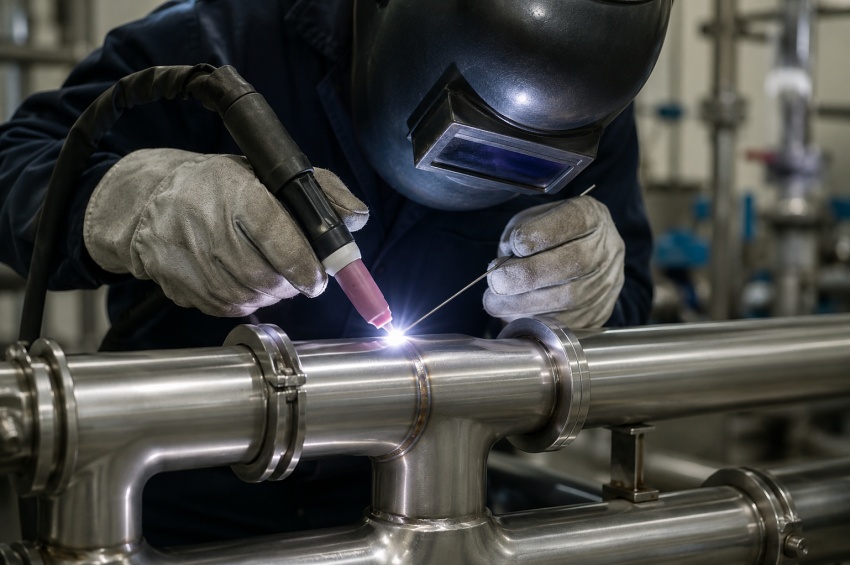

Soudage TIG en tuyauterie inox : comprendre les exigences d’une soudure propre et durable

Le soudage TIG en tuyauterie inox est une technique très utilisée dans les installations industrielles où la qualité des assemblages, la propreté interne du réseau et la résistance à la corrosion sont importantes. On le retrouve notamment dans l’agroalimentaire, la pharmacie, la chimie, le traitement de l’eau, les réseaux propres, certains circuits vapeur ou les installations de process.

Le TIG permet de réaliser des soudures précises, propres et bien contrôlées. En tuyauterie inox, il est souvent choisi pour les faibles épaisseurs, les passes de pénétration, les assemblages visibles ou les réseaux où l’état interne du cordon doit rester maîtrisé.

Mais une belle soudure TIG sur tube inox ne dépend pas seulement du geste du soudeur. Elle commence avec une coupe propre, un chanfrein adapté, un bon alignement, un jeu maîtrisé, un métal d’apport compatible, une protection gazeuse correcte et, dans de nombreux cas, une purge interne efficace.

📚 Afficher le sommaire

1. Pourquoi utiliser le TIG en tuyauterie inox ?

Le soudage TIG est apprécié en tuyauterie inox parce qu’il offre une excellente maîtrise du bain de fusion. L’arc est stable, l’apport de métal peut être dosé avec précision et le soudeur garde un bon contrôle de la pénétration, de l’aspect et de la régularité du cordon.

En tuyauterie industrielle, cela présente plusieurs avantages :

• cordon propre et régulier
• bonne maîtrise de la passe de racine
• faible niveau de projections
• apport thermique relativement contrôlable
• adaptation aux faibles épaisseurs
• possibilité de souder avec ou sans métal d’apport selon les cas
• bonne qualité visuelle lorsque le geste est maîtrisé
• procédé adapté aux tuyauteries inox exigeantes

Le TIG est particulièrement intéressant lorsque l’intérieur du tube doit rester propre. C’est le cas pour de nombreux réseaux inox utilisés dans les industries alimentaires, pharmaceutiques, chimiques ou de process.

En revanche, le TIG est généralement plus lent que d’autres procédés. Il demande aussi une préparation soignée, une bonne protection gazeuse, une gestuelle régulière et une vraie rigueur dans le réglage des paramètres.

2. Ce que l’inox impose au soudeur

L’acier inoxydable est choisi pour sa résistance à la corrosion, son hygiène, sa tenue en environnement humide ou agressif et son état de surface. Mais ces qualités peuvent être dégradées si le soudage est mal préparé ou mal exécuté.

Les principales exigences liées à l’inox sont :

• éviter la contamination par des outils utilisés sur acier carbone
• limiter l’oxydation excessive du cordon et de l’envers
• maîtriser l’apport thermique pour ne pas dégrader la zone affectée thermiquement
• utiliser un métal d’apport compatible avec la nuance inox
• protéger correctement le bain de fusion avec un gaz adapté
• nettoyer les zones à souder avant assemblage
• préserver l’état de surface selon l’usage final du réseau

Une soudure inox peut être belle à l’extérieur et problématique à l’intérieur si l’envers du cordon est fortement oxydé. Cette oxydation interne, parfois appelée rochage, peut favoriser la corrosion, perturber l’écoulement du fluide ou rendre la soudure non conforme dans les réseaux propres.

Exigences fréquentes en tuyauterie inox

3. Matériel, gaz et métal d’apport

Le soudage TIG en tuyauterie inox utilise une torche TIG, une électrode tungstène non fusible, un gaz de protection et, selon le joint, une baguette de métal d’apport. Le générateur doit permettre un réglage précis de l’intensité et offrir une bonne stabilité d’arc.

Les éléments importants sont :

• poste TIG adapté au travail sur inox
• torche suffisamment maniable pour les zones d’accès réduit
• électrode tungstène correctement affûtée
• gaz de protection adapté, souvent à base d’argon
• débit de gaz régulier et adapté à la buse
• buse propre, diffuseur adapté et protection suffisante du bain
• baguette d’apport compatible avec la nuance inox
• équipement de purge interne lorsque l’envers doit être protégé

Le choix du métal d’apport ne se fait pas au hasard. Il dépend de la nuance inox, du fluide, de la température, du niveau de corrosion attendu et des exigences du cahier des charges.

Éléments du soudage TIG inox

4. Préparation des tubes avant soudage TIG

En tuyauterie inox, la préparation conditionne directement la qualité de la soudure. Un tube mal coupé, mal ébavuré ou mal aligné rend le soudage plus difficile et augmente le risque de défaut.

Avant de souder, il faut généralement :

• couper les tubes proprement et à la bonne longueur
• contrôler l’équerrage de la coupe
• ébavurer l’intérieur et l’extérieur du tube
• réaliser un chanfrein si l’épaisseur l’exige
• nettoyer les bords à souder
• éviter les outils contaminés par de l’acier carbone
• contrôler le jeu entre les tubes
• aligner correctement les éléments
• orienter les brides, coudes et accessoires selon le plan
• réaliser un pointage propre et régulier

Le pointage doit être suffisamment solide pour maintenir l’assemblage, mais il ne doit pas créer un défaut qui se retrouvera dans la soudure finale. Les points doivent être propres, bien répartis et compatibles avec la suite du cordon.

Sur des réseaux propres, l’ébavurage interne est particulièrement important. Une bavure ou un excès de métal peut créer une zone de rétention, perturber l’écoulement ou rendre le nettoyage plus difficile.

5. Purge envers et protection interne du cordon

La purge envers consiste à remplacer l’air présent à l’intérieur du tube par un gaz de protection, généralement avant et pendant le soudage. Son objectif est de protéger l’envers du cordon contre l’oxydation.

Sur l’inox, une protection insuffisante de l’envers peut provoquer un rochage interne. L’intérieur du cordon devient rugueux, oxydé, sombre et parfois très dégradé. Ce défaut peut réduire la résistance à la corrosion et poser problème dans les réseaux alimentaires, pharmaceutiques, chimiques ou propres.

Une purge correcte dépend de plusieurs éléments :

• bonne obturation du tronçon
• évacuation suffisante de l’air avant soudage
• débit de gaz adapté
• absence de fuite dans le montage de purge
• temps de purge suffisant avant amorçage
• maintien de la protection pendant la soudure
• contrôle éventuel du taux d’oxygène résiduel selon les exigences

Défauts liés à une mauvaise purge

La purge peut sembler être un détail, mais en tuyauterie inox elle fait souvent la différence entre une soudure acceptable et une soudure à reprendre. C’est encore plus vrai lorsque l’intérieur du tube ne sera plus accessible après montage.

6. Technique de soudage TIG sur tube inox

Le soudage TIG sur tube inox demande une gestuelle régulière. Le soudeur doit maintenir une longueur d’arc courte, protéger correctement le bain, doser l’apport de métal et avancer avec un rythme adapté à l’épaisseur et à la position.

Les points techniques importants sont :

• garder une longueur d’arc stable
• maintenir une protection gazeuse suffisante
• éviter de contaminer l’électrode dans le bain
• doser le métal d’apport sans refroidir brutalement le bain
• maîtriser la pénétration sur la passe de racine
• adapter l’intensité à l’épaisseur et au diamètre
• surveiller la coloration du cordon et de la zone affectée thermiquement
• contrôler les points de raccordement entre départ et arrêt

Lorsque le tube peut tourner, le soudage est souvent plus confortable. Lorsque le tube est fixe, le soudeur doit gérer plusieurs positions autour du tube. La gravité, l’accès et le comportement du bain changent selon la zone soudée.

La passe de racine est particulièrement importante. Elle conditionne l’état interne du tube, la pénétration, l’étanchéité et la suite du remplissage. Une racine irrégulière ou oxydée peut entraîner une non-conformité, même si l’extérieur du cordon semble correct.

7. Défauts fréquents et causes possibles

Les défauts en soudage TIG sur tuyauterie inox peuvent venir du réglage, du geste, de la préparation, du gaz, de la purge ou du choix du métal d’apport. Certains défauts sont visibles immédiatement, d’autres peuvent être détectés seulement lors d’un contrôle ou d’un essai.

Les défauts fréquents sont :

• manque de pénétration
• pénétration excessive
• rochage interne
• porosités
• coloration excessive
• contamination de l’inox
• caniveau ou sous-coupe
• défaut de raccordement
• mauvais alignement des tubes
• déformation ou retrait excessif

Défauts possibles en TIG inox sur tuyauterie

La prévention des défauts repose sur une méthode simple : préparer correctement, souder avec des paramètres adaptés, protéger le bain et l’envers, puis contrôler avant de considérer le tronçon comme terminé.

8. Contrôle, qualification et sécurité

En tuyauterie inox, le contrôle dépend du secteur et du cahier des charges. Une soudure sur un petit réseau non critique ne sera pas contrôlée comme une tuyauterie sous pression, pharmaceutique, chimique ou soumise à une exigence documentaire forte.

Les contrôles peuvent inclure :

• contrôle visuel du cordon
• contrôle de la coloration et de l’état de surface
• vérification de l’envers lorsque c’est possible
• contrôle dimensionnel et alignement
• ressuage pour rechercher des défauts débouchants
• radiographie ou autre contrôle non destructif selon les exigences
• essai d’étanchéité ou de pression
• suivi de la traçabilité des soudures, matériaux et soudeurs

Sur les travaux exigeants, le soudeur peut devoir être qualifié selon un domaine défini : procédé, matériau, épaisseur, diamètre, position et type d’assemblage. Les modes opératoires de soudage peuvent également encadrer les paramètres à respecter.

La sécurité reste indispensable. Le TIG produit moins de projections que certains procédés, mais il expose tout de même aux rayonnements de l’arc, aux fumées, aux gaz, aux brûlures, aux chocs électriques, aux risques liés aux espaces confinés et aux contraintes de chantier. Les protections collectives, l’aspiration, la ventilation, les EPI et les procédures de consignation doivent être respectés.

FAQ : soudage TIG en tuyauterie inox

Pourquoi utilise-t-on souvent le TIG pour souder de la tuyauterie inox ?

Le TIG permet de réaliser des soudures propres, précises et bien contrôlées. Il est particulièrement adapté aux faibles épaisseurs, aux passes de pénétration, aux réseaux inox propres et aux applications où l’aspect et la maîtrise de l’envers du cordon sont importants.

Qu’est-ce que la purge envers en soudage inox ?

La purge envers consiste à protéger l’intérieur du tube avec un gaz afin d’éviter l’oxydation de l’envers du cordon pendant le soudage. Elle est souvent essentielle en tuyauterie inox, surtout lorsque l’intérieur du réseau doit rester propre et résistant à la corrosion.

Que signifie le rochage d’une soudure inox ?

Le rochage désigne une oxydation interne importante de l’envers du cordon. Il peut apparaître lorsque la purge est absente, insuffisante ou mal maîtrisée. Il dégrade l’état interne de la soudure et peut poser problème en corrosion, hygiène ou conformité.

Faut-il toujours utiliser du métal d’apport en TIG sur tube inox ?

Pas toujours. Certaines soudures fines peuvent être réalisées sans métal d’apport si le joint, l’épaisseur et le cahier des charges le permettent. Dans de nombreux cas, un métal d’apport compatible avec la nuance inox est cependant utilisé pour garantir le remplissage et les propriétés de l’assemblage.

Quels défauts rencontre-t-on souvent en soudage TIG inox sur tuyauterie ?

Les défauts fréquents sont le manque de pénétration, les porosités, le rochage interne, la coloration excessive, la contamination de l’inox, le caniveau, les défauts de raccordement et les problèmes d’alignement entre tubes.

Le soudage TIG inox sur tuyauterie demande-t-il une qualification ?

Pour les travaux courants non critiques, cela dépend de l’entreprise et du cahier des charges. Pour les réseaux sensibles, contrôlés, sous pression ou soumis à des exigences documentaires, une qualification de soudeur et un mode opératoire peuvent être demandés.
