Tuyauterie industrielle et soudage : comprendre les procédés utilisés sur les réseaux de tubes

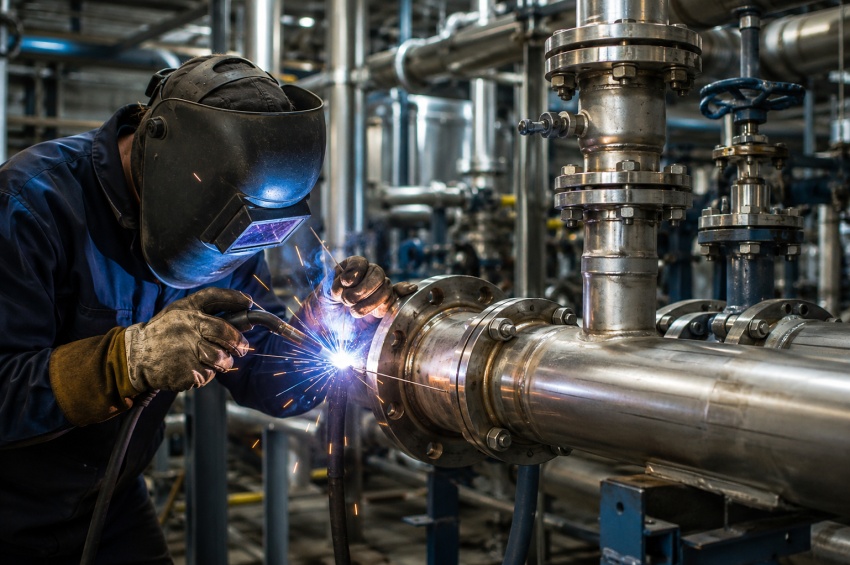

Soudeur réalisant une soudure sur une tuyauterie industrielle en atelier
Le soudage en tuyauterie industrielle demande une préparation précise des tubes, un choix adapté du procédé, une bonne maîtrise des positions de soudage et des contrôles capables de garantir la résistance et l’étanchéité du réseau.

En tuyauterie industrielle, le soudage joue un rôle central. Il permet d’assembler durablement des tubes, coudes, brides, tés, réductions et accessoires destinés à transporter des fluides dans des installations techniques : eau, vapeur, gaz, air comprimé, produits chimiques, fluides alimentaires ou fluides de process.

Selon le matériau, le diamètre, l’épaisseur, la pression, la température et les exigences du secteur, le choix du procédé de soudage peut varier. Le TIG, le MMA, le MIG/MAG, le soudage orbital ou certains procédés automatisés peuvent être utilisés, mais jamais au hasard.

Une bonne soudure de tuyauterie ne dépend pas seulement du cordon. Elle commence bien avant l’arc : coupe propre, chanfrein adapté, jeu maîtrisé, alignement correct, pointage solide, purge éventuelle, choix du métal d’apport et respect des contrôles demandés.




1. Pourquoi le soudage est-il important en tuyauterie industrielle ?

Le soudage est essentiel en tuyauterie industrielle parce qu’un réseau doit souvent être résistant, étanche et durable. Une fuite sur une tuyauterie peut provoquer une perte de production, un risque chimique, une contamination, une brûlure, une pollution, une panne ou un accident grave selon le fluide transporté.

Le soudage permet d’obtenir des assemblages permanents entre différents éléments :

  • tube sur tube
  • tube sur coude
  • tube sur bride
  • tube sur té ou réduction
  • piquage sur collecteur
  • tronçon préfabriqué en atelier
  • réseau modifié ou réparé sur chantier

Dans certains réseaux, la soudure doit seulement assurer une bonne tenue mécanique et une étanchéité correcte. Dans d’autres cas, elle doit répondre à des exigences beaucoup plus strictes : pression élevée, température importante, produit corrosif, fluide alimentaire, environnement ATEX, installation nucléaire, secteur pharmaceutique ou contrôle réglementaire.

La tuyauterie impose aussi des contraintes particulières au soudeur : diamètres variés, accès parfois difficile, positions de soudage exigeantes, zones confinées, rotation impossible du tube, nécessité de protéger l’envers du cordon ou obligation de respecter une qualification.


2. Les principaux procédés de soudage utilisés

Plusieurs procédés peuvent être utilisés en tuyauterie industrielle. Le choix dépend du matériau, de l’épaisseur, du diamètre, de la position, du niveau de qualité attendu et de l’organisation du chantier ou de l’atelier.

Les procédés les plus courants sont le TIG, le MMA et, selon les cas, le MIG/MAG. Le soudage orbital peut aussi être utilisé dans des applications très exigeantes ou répétitives, notamment sur certaines tuyauteries inox.

Comparatif des procédés utilisés en tuyauterie

Procédé Usages fréquents Points de vigilance
TIG Inox, faibles épaisseurs, passes de pénétration, réseaux propres Propreté, protection gazeuse, purge envers, régularité du bain
MMA Chantier, maintenance, acier carbone, positions difficiles Choix des électrodes, laitier, reprise entre passes, humidité
MIG/MAG Certains travaux d’atelier, préfabrication, assemblages adaptés Accès, protection gazeuse, projections, réglages, position
Soudage orbital Tubes inox, pharmacie, agroalimentaire, séries répétitives Préparation très précise, équipement spécifique, paramètres maîtrisés
Brasage ou soudobrasage Certains petits diamètres, cuivre ou applications spécifiques Compatibilité avec le fluide, température, résistance attendue

Le TIG est souvent associé aux soudures propres et précises, en particulier sur inox. Le MMA reste très utilisé pour des interventions de chantier et de maintenance. Le MIG/MAG peut être intéressant en atelier, mais il est moins universel en tuyauterie qu’en charpente métallique ou en mécano-soudure classique.

Le soudage orbital demande un niveau de préparation très élevé, mais il peut offrir une grande régularité sur certains réseaux critiques ou répétitifs.


3. Comment choisir le bon procédé de soudage ?

Le choix du procédé dépend d’abord de la fonction du réseau. Une tuyauterie d’air comprimé en atelier, une ligne vapeur, un réseau inox alimentaire et une conduite chimique ne posent pas les mêmes contraintes.

Les critères à analyser sont notamment :

  • le matériau du tube
  • le diamètre et l’épaisseur
  • la pression de service
  • la température du fluide
  • la corrosion ou la compatibilité chimique
  • la position de soudage
  • l’accessibilité autour du tube
  • le niveau de contrôle exigé
  • la possibilité ou non de faire tourner le tube
  • les qualifications demandées pour le soudeur ou le mode opératoire

Choix du procédé selon les situations

Situation Procédé souvent adapté Pourquoi ?
Tuyauterie inox fine TIG Bonne maîtrise du bain, cordon propre, précision, faible apport thermique
Tube acier carbone sur chantier MMA ou TIG + MMA Souplesse d’intervention, bonne adaptation aux positions et aux conditions de site
Passe de racine exigeante TIG Meilleur contrôle de la pénétration et de l’envers du cordon
Remplissage sur forte épaisseur MMA, MIG/MAG ou procédé adapté Productivité, dépôt de métal, adaptation à l’épaisseur
Réseau inox répétitif et propre TIG orbital Régularité, traçabilité, répétabilité, qualité visuelle

Dans la pratique, plusieurs procédés peuvent être combinés. Par exemple, une passe de racine peut être réalisée au TIG pour maîtriser la pénétration, puis les passes de remplissage peuvent être réalisées avec un autre procédé si le cahier des charges le permet.

Le bon choix ne dépend donc pas uniquement du confort du soudeur. Il dépend surtout du matériau, de l’usage final du réseau et du niveau de qualité attendu.


4. Préparation des tubes avant soudage

La préparation est l’une des clés d’une bonne soudure de tuyauterie. Un tube mal coupé, un chanfrein irrégulier, un mauvais alignement ou un jeu non maîtrisé compliquent le soudage et peuvent créer des défauts.

Avant soudage, plusieurs opérations sont généralement nécessaires :

  • couper les tubes à la bonne longueur
  • ébavurer les extrémités
  • réaliser un chanfrein adapté à l’épaisseur
  • nettoyer les bords à souder
  • contrôler l’alignement des tubes
  • régler le jeu et le talon si nécessaire
  • positionner correctement les brides, coudes et accessoires
  • pointer les éléments sans provoquer de déformation excessive
  • mettre en place une purge interne si le matériau ou le cahier des charges l’exige

Préparation et risques associés

Préparation Objectif Défauts possibles si elle est négligée
Coupe droite Obtenir une jonction régulière Mauvais jeu, désalignement, reprise difficile
Chanfrein Permettre la pénétration et le remplissage Manque de fusion, manque de pénétration, surépaisseur excessive
Nettoyage Éliminer graisse, oxydes, peinture ou pollution Porosités, inclusions, défauts d’aspect, contamination
Alignement Respecter l’axe du réseau Contraintes mécaniques, mauvais montage, reprise sur site
Pointage Maintenir les éléments avant soudage Déformation, retrait, défaut au niveau des points
Purge envers Protéger l’intérieur du cordon sur certains matériaux Oxydation, rochage, perte de qualité interne

Sur une tuyauterie inox, la propreté et la protection de l’envers sont particulièrement importantes. Une oxydation interne importante peut dégrader la résistance à la corrosion et nuire à la qualité du réseau, surtout dans les secteurs alimentaires, pharmaceutiques ou chimiques.


5. Positions et contraintes de soudage en tuyauterie

Le soudage de tuyauterie est souvent plus exigeant que le soudage à plat sur une pièce simple. Le tube peut être soudé en rotation, ce qui facilite le travail, ou en position fixe, ce qui impose au soudeur de maîtriser plusieurs positions autour du tube.

Lorsque le tube ne peut pas tourner, le bain de fusion se comporte différemment selon la zone soudée. Le soudeur doit adapter son angle, son avance, son intensité, son apport de métal et sa gestion du bain pour conserver une soudure régulière.

Les contraintes fréquentes sont :

  • tube fixe impossible à faire tourner
  • accès réduit autour du réseau
  • travail en hauteur ou en zone encombrée
  • soudures proches d’un mur, d’un support ou d’un autre équipement
  • positions montantes, descendantes ou plafond selon les cas
  • diamètres et épaisseurs variables sur une même installation
  • interventions en atelier puis ajustage final sur chantier

Ces contraintes expliquent pourquoi les qualifications de soudeur sur tube sont souvent plus exigeantes que des qualifications sur tôle simple. La maîtrise de la position, de la pénétration et de la régularité du cordon est déterminante.


6. Matériaux et exigences particulières

Les matériaux utilisés en tuyauterie industrielle influencent directement le procédé de soudage, la préparation, le choix du métal d’apport et les contrôles. Un tube acier carbone, un tube inox et un tube en alliage spécifique ne se soudent pas de la même manière.

Les matériaux courants sont :

  • l’acier carbone, très présent dans les réseaux industriels généraux
  • l’acier inoxydable, fréquent en agroalimentaire, chimie, pharmacie et réseaux propres
  • les aciers alliés, utilisés lorsque la température, la pression ou le fluide l’exigent
  • le cuivre et certains alliages cuivreux pour des usages spécifiques
  • des alliages techniques comme le titane ou le nickel dans des environnements très exigeants

Matériaux et précautions de soudage

Matériau Procédés fréquents Précautions importantes
Acier carbone TIG, MMA, MIG/MAG selon les cas Chanfrein, pénétration, choix des électrodes, contrôle des passes
Inox TIG, TIG orbital, parfois MIG inox Propreté, purge envers, protection gazeuse, contamination, état de surface
Aciers alliés Procédé défini par le cahier des charges Préchauffage éventuel, métal d’apport, traitement thermique, traçabilité
Cuivre et alliages cuivreux TIG, brasage ou procédés adaptés Conductivité thermique, propreté, choix du métal d’apport
Titane ou alliages spéciaux TIG sous protection stricte Protection gazeuse très soignée, contamination, environnement maîtrisé

Plus le matériau est sensible, plus la préparation devient importante. Sur certains alliages, une pollution de surface, une mauvaise protection gazeuse ou un métal d’apport inadapté peuvent suffire à compromettre la soudure.


7. Contrôles qualité et qualifications

En tuyauterie industrielle, la qualité ne se vérifie pas uniquement à l’œil. Selon le secteur, le fluide transporté, la pression et le niveau d’exigence, plusieurs contrôles peuvent être demandés.

Les contrôles possibles sont notamment :

  • contrôle visuel des soudures
  • contrôle dimensionnel et alignement des tronçons
  • ressuage pour rechercher des défauts débouchants
  • radiographie ou gammagraphie selon les exigences
  • ultrasons dans certains cas
  • épreuve hydraulique ou test de pression
  • contrôle d’étanchéité
  • vérification de la traçabilité des matériaux et soudures

Dans les travaux les plus exigeants, les soudures peuvent être réalisées selon un mode opératoire de soudage, avec des soudeurs qualifiés et une documentation précise. Les qualifications permettent de cadrer le procédé, le matériau, l’épaisseur, la position, le diamètre et les conditions d’exécution.

Cette logique est particulièrement importante sur les réseaux sous pression, les installations sensibles, les environnements chimiques, les équipements critiques ou les chantiers soumis à des exigences normatives.


8. Erreurs fréquentes à éviter

Beaucoup de défauts de soudage en tuyauterie viennent d’une préparation insuffisante ou d’un mauvais choix technique. Le cordon final révèle souvent des problèmes créés avant même le début du soudage.

Les erreurs fréquentes sont :

  • souder un tube mal nettoyé ou oxydé
  • négliger l’ébavurage après coupe
  • réaliser un chanfrein irrégulier
  • mal maîtriser le jeu entre les tubes
  • pointer trop fortement ou de manière déséquilibrée
  • oublier la purge envers sur une tuyauterie inox qui l’exige
  • choisir un métal d’apport inadapté
  • sous-estimer les positions de soudage
  • négliger le contrôle entre les passes
  • meuler excessivement un cordon sans comprendre le défaut initial

Une bonne méthode consiste à traiter la soudure comme la dernière étape visible d’un ensemble plus large : plan, coupe, préparation, ajustage, pointage, soudage, contrôle et essai. En tuyauterie industrielle, tout se tient.

À retenir

  • Le soudage est central en tuyauterie industrielle, car il assure la résistance, l’étanchéité et la fiabilité des réseaux.
  • Les procédés les plus utilisés sont le TIG, le MMA, le MIG/MAG dans certains cas et le soudage orbital pour des applications spécifiques.
  • La préparation des tubes est déterminante : coupe, chanfrein, nettoyage, alignement, pointage et purge éventuelle.
  • Le choix du procédé dépend du matériau, de l’épaisseur, du diamètre, de la pression, de la position et du niveau de contrôle demandé.
  • Les contrôles qualité et qualifications sont essentiels sur les réseaux sensibles ou soumis à des exigences fortes.

À lire aussi

➤ Tuyauterie industrielle : comprendre les réseaux, les matériaux et le rôle du soudage
Une introduction générale à la tuyauterie industrielle, ses usages, ses matériaux et ses grandes étapes de fabrication.
➤ Soudeur tuyauteur : métier, formation et débouchés
Découvrez le profil du soudeur tuyauteur, ses missions, ses compétences techniques et les secteurs où ce métier est recherché.
➤ Soudage TIG en tuyauterie inox : principes et exigences
Comprendre pourquoi le TIG est très utilisé sur les tuyauteries inox et quelles précautions prendre pour obtenir une soudure propre.
➤ Préparation des tubes avant soudage : chanfrein, pointage, alignement
Une soudure fiable commence par une préparation rigoureuse : coupe, chanfrein, jeu, propreté, pointage et contrôle de l’alignement.
➤ Qualification de soudage en tuyauterie : ce qu’il faut comprendre
Les qualifications encadrent les soudeurs, les modes opératoires, les matériaux, les positions et les exigences de qualité sur tubes.

FAQ : soudage en tuyauterie industrielle

Quel est le procédé de soudage le plus utilisé en tuyauterie industrielle ?

Le TIG est très utilisé pour les tuyauteries inox, les faibles épaisseurs et les passes de pénétration exigeantes. Le MMA reste courant sur chantier et en maintenance, notamment sur acier carbone. Le MIG/MAG peut être utilisé dans certains contextes d’atelier ou de préfabrication.

Pourquoi le TIG est-il souvent utilisé en tuyauterie inox ?

Le TIG permet une bonne maîtrise du bain de fusion, un cordon propre et une pénétration contrôlée. Sur l’inox, il permet aussi de travailler avec une protection gazeuse adaptée et, si nécessaire, une purge interne pour protéger l’envers du cordon.

Qu’est-ce qu’une passe de pénétration en tuyauterie ?

La passe de pénétration est la première passe réalisée au fond du joint. Elle est essentielle, car elle conditionne la qualité interne de l’assemblage. Une mauvaise pénétration peut créer un défaut interne, une faiblesse mécanique ou un problème d’écoulement dans le tube.

Faut-il toujours purger l’intérieur d’un tube inox avant soudage ?

La purge interne est souvent nécessaire lorsque la qualité de l’envers du cordon est importante, notamment sur des tuyauteries inox propres, alimentaires, pharmaceutiques ou chimiques. Elle permet de limiter l’oxydation interne et d’obtenir une soudure plus saine.

Peut-on souder une tuyauterie industrielle au MIG/MAG ?

Oui, dans certains cas, notamment en atelier ou sur des assemblages adaptés. Cependant, le MIG/MAG n’est pas toujours le premier choix en tuyauterie, surtout lorsque l’accès est difficile, que la position est contraignante ou que la passe de racine demande une grande précision.

Pourquoi les soudures de tuyauterie sont-elles contrôlées ?

Les soudures de tuyauterie sont contrôlées pour vérifier leur résistance, leur étanchéité et leur conformité. Selon les exigences, on peut utiliser le contrôle visuel, le ressuage, la radiographie, les ultrasons, les essais de pression ou d’autres méthodes adaptées.
