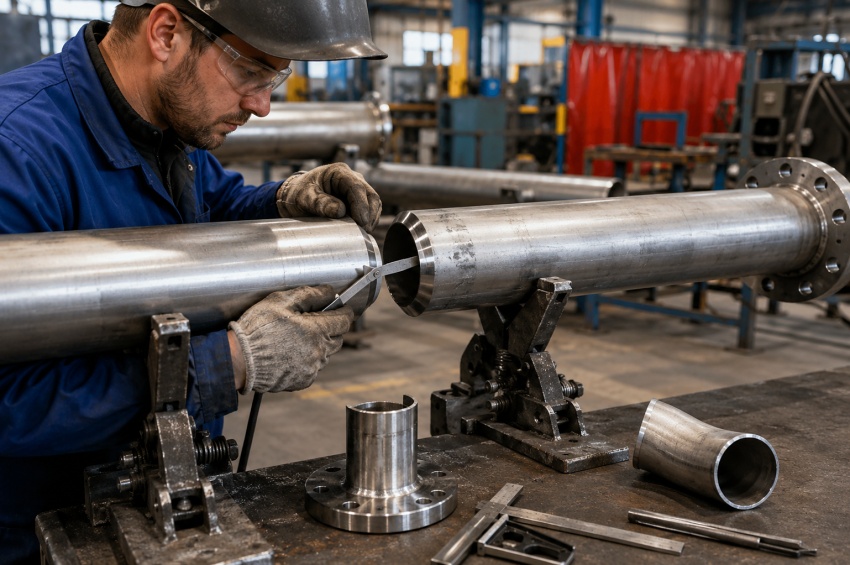

La préparation des tubes avant soudage est une étape essentielle en tuyauterie industrielle. Avant même d’allumer l’arc, la qualité future de la soudure dépend déjà de la coupe, de l’ébavurage, du chanfrein, du nettoyage, du jeu entre les pièces, de l’alignement et du pointage.
En tuyauterie, une soudure ne se résume pas au cordon visible. Elle commence par une préparation rigoureuse du joint. Un tube mal coupé, un bord contaminé, un chanfrein irrégulier ou un mauvais alignement peuvent provoquer des défauts de pénétration, des porosités, des contraintes mécaniques, des fuites ou des reprises coûteuses.
Pour Steelsoudeur, ce sujet est important car il relie directement le travail du tuyauteur, du soudeur et du contrôleur. Une bonne préparation facilite le geste de soudage, améliore la qualité du cordon et permet de fabriquer des réseaux plus fiables, surtout lorsqu’il s’agit de tuyauterie inox, de réseaux sous pression ou d’installations contrôlées.
Sommaire
- 1. Pourquoi la préparation des tubes est-elle si importante ?
- 2. Coupe du tube : précision, équerrage et propreté
- 3. Ébavurage et nettoyage des bords
- 4. Chanfrein, talon et géométrie du joint
- 5. Jeu, alignement et accostage des tubes
- 6. Pointage avant soudage : rôle et précautions
- 7. Purge interne et protection envers en tuyauterie inox
- 8. Contrôle avant soudage et erreurs fréquentes
- À retenir
- À lire aussi
- FAQ
- Ressources externes
1. Pourquoi la préparation des tubes est-elle si importante ?
La préparation des tubes influence directement la pénétration, la régularité du cordon, l’étanchéité et la résistance mécanique de l’assemblage. En tuyauterie industrielle, le soudeur travaille souvent sur des pièces circulaires, parfois en position fixe, avec des exigences de qualité plus fortes qu’un simple assemblage non critique.
Une préparation correcte permet de :
- faciliter l’accès du bain de fusion au fond du joint
- obtenir une pénétration plus régulière
- limiter les défauts de fusion et de collage
- réduire les porosités liées aux pollutions de surface
- améliorer l’alignement du réseau
- éviter des contraintes mécaniques inutiles
- faciliter le contrôle visuel ou non destructif
- réduire les reprises après soudage
La préparation est donc une étape de qualité à part entière. Elle concerne autant le tuyauteur qui prépare le tronçon que le soudeur qui réalise l’assemblage définitif.
Dans un atelier bien organisé, la préparation est souvent séparée du soudage. Mais même dans ce cas, le soudeur doit vérifier l’état du joint avant de commencer, car un défaut de préparation peut compromettre le résultat final.
2. Coupe du tube : précision, équerrage et propreté
La première étape consiste à couper le tube à la bonne longueur, avec une coupe aussi droite et propre que possible. Une coupe de travers crée un jeu irrégulier autour du tube, complique l’alignement et peut rendre la pénétration difficile à maîtriser.
Selon les ateliers et les matériaux, la coupe peut être réalisée avec différents moyens : scie à ruban, tronçonneuse, coupe-tube, machine orbitale, découpe plasma ou autre équipement adapté. Le choix dépend du diamètre, de l’épaisseur, du matériau et de la précision attendue.
Après la coupe, il faut contrôler plusieurs points :
- la longueur du tronçon
- l’équerrage de la coupe
- l’absence de bavures importantes
- l’état du bord coupé
- l’absence de pollution, peinture, graisse ou calamine sur la zone à souder
- le repérage du tronçon si plusieurs pièces sont préparées en série
Coupe du tube : points de vigilance
| Point à contrôler | Objectif | Problème possible si négligé |
|---|---|---|
| Longueur | Respecter le plan ou l’isométrique | Tronçon trop court, reprise, mauvais montage sur site |
| Équerrage | Obtenir un jeu régulier autour du tube | Jeu variable, pénétration irrégulière, défaut d’alignement |
| État du bord | Préparer une surface saine pour le chanfrein ou la soudure | Inclusions, porosités, mauvais accostage |
| Repérage | Éviter les inversions de tronçons | Erreur de montage, bride mal orientée, perte de temps |
3. Ébavurage et nettoyage des bords
L’ébavurage consiste à retirer les bavures et arêtes irrégulières laissées par la coupe. Cette étape peut sembler simple, mais elle est importante pour obtenir un bon accostage entre les pièces et éviter des défauts au moment du soudage.
Les bavures internes peuvent gêner l’écoulement du fluide, retenir des impuretés ou perturber la qualité de la passe de pénétration. Les bavures externes peuvent empêcher un bon positionnement, masquer un défaut de coupe ou créer une pollution dans le bain de fusion.
Le nettoyage des bords est tout aussi important. Selon le matériau, il peut être nécessaire d’éliminer :
- graisse ou huile de coupe
- peinture ou revêtement
- calamine
- oxydation
- poussières de meulage
- résidus de découpe
- pollutions liées au stockage ou à la manutention
Sur l’inox, il faut être particulièrement attentif à la contamination par l’acier carbone. Les brosses, disques ou outils utilisés sur acier peuvent polluer une surface inox et nuire à sa résistance à la corrosion.
Nettoyage selon les situations
| Situation | Action recommandée | Pourquoi ? |
|---|---|---|
| Tube gras ou huilé | Dégraissage adapté avant soudage | Limiter porosités, fumées, défauts et pollution du bain |
| Tube peint | Décapage local de la zone à souder | Éviter fumées, inclusions et défauts de fusion |
| Tube inox | Outils propres réservés à l’inox | Limiter la contamination ferritique et préserver la tenue à la corrosion |
| Bavures internes | Ébavurage intérieur soigné | Améliorer l’écoulement et la qualité de la pénétration |
4. Chanfrein, talon et géométrie du joint
Le chanfrein permet de préparer les bords du tube pour que le bain de fusion puisse pénétrer correctement et remplir le joint. Il est surtout important lorsque l’épaisseur du tube impose une préparation en V, en demi-V ou une autre géométrie adaptée.
La forme du chanfrein dépend de plusieurs facteurs :
- épaisseur du tube
- diamètre
- procédé de soudage
- matériau
- position de soudage
- exigence de pénétration
- nombre de passes prévues
- mode opératoire ou cahier des charges
Un chanfrein trop fermé peut empêcher la fusion correcte au fond du joint. Un chanfrein trop ouvert augmente le volume à remplir, le temps de soudage, l’apport thermique et les risques de déformation. Un chanfrein irrégulier crée une soudure irrégulière.
Le talon, lorsqu’il est utilisé, correspond à la petite partie non chanfreinée à l’extrémité du tube. Il aide à contrôler la pénétration, mais doit rester régulier. Un talon trop épais peut empêcher la pénétration ; un talon trop faible peut favoriser l’effondrement du bain ou un excès de pénétration.
Géométrie du joint et conséquences
| Élément | Rôle | Risque si mal maîtrisé |
|---|---|---|
| Angle de chanfrein | Donner accès au fond du joint | Manque de fusion, volume excessif à remplir, déformation |
| Talon | Aider à contrôler la pénétration | Manque ou excès de pénétration selon son épaisseur |
| Régularité | Conserver une soudure homogène autour du tube | Cordon irrégulier, reprises, défauts localisés |
| Propreté du chanfrein | Obtenir un bain sain | Porosités, inclusions, pollution, défauts d’aspect |
5. Jeu, alignement et accostage des tubes
Le jeu entre les tubes correspond à l’espace laissé au fond du joint avant soudage. Il influence fortement la pénétration, surtout pour la passe de racine. Un jeu trop faible peut empêcher une bonne fusion au fond du joint. Un jeu trop important peut rendre le bain difficile à contrôler et provoquer un excès de pénétration ou un effondrement.
L’alignement est également essentiel. Deux tubes doivent être correctement accostés pour éviter un décalage interne ou externe trop important. Un mauvais alignement peut créer des contraintes mécaniques, gêner l’écoulement du fluide ou compliquer les contrôles.
Les points à surveiller sont :
- jeu régulier sur tout le tour
- absence de désalignement excessif
- orientation correcte des accessoires
- brides dans la bonne position
- coudes et tés orientés selon le plan
- possibilité d’accès pour le soudage
- prise en compte du retrait au soudage
Accostage des tubes : défauts possibles
| Défaut d’accostage | Conséquence possible | Point à vérifier |
|---|---|---|
| Jeu trop faible | Manque de pénétration | Espace au fond du joint selon la préparation demandée |
| Jeu trop important | Effondrement, excès de pénétration, difficulté de soudage | Régularité du jeu sur tout le tour |
| Désalignement | Contraintes, défaut interne, mauvais montage | Alignement intérieur et extérieur des tubes |
| Bride mal orientée | Impossible à raccorder ou à boulonner correctement | Orientation des trous et position selon le plan |
6. Pointage avant soudage : rôle et précautions
Le pointage consiste à réaliser de petites soudures provisoires pour maintenir les tubes en position avant le cordon définitif. En tuyauterie, il doit être soigné, car les points peuvent influencer le retrait, l’alignement et la qualité de la soudure finale.
Un bon pointage permet de :
- maintenir le jeu pendant le soudage
- conserver l’alignement des tubes
- éviter que les pièces ne bougent sous l’effet de la chaleur
- répartir les retraits
- préparer une soudure régulière sur tout le tour
Les points doivent être propres, correctement répartis et compatibles avec la soudure définitive. Des points trop gros, mal placés, fissurés ou pollués peuvent devenir des zones de défaut.
Avant de souder, il est utile de contrôler les points : absence de fissure, bonne fusion, absence de pollution et maintien correct de l’alignement. Si un point est mauvais, il vaut mieux le reprendre avant le cordon final plutôt que d’essayer de “le noyer” dans la soudure.
Pointage : bonnes pratiques générales
| Bonne pratique | Objectif | Risque évité |
|---|---|---|
| Répartir les points | Maintenir le tube de manière équilibrée | Fermeture du jeu, déformation, désalignement |
| Contrôler les points | Éviter d’intégrer un défaut dans la soudure finale | Fissure, manque de fusion, inclusion |
| Garder l’accès au joint | Faciliter le passage de la torche ou de l’électrode | Cordon irrégulier, reprise difficile |
| Recontrôler après pointage | Valider le montage avant soudage | Tube déplacé, bride tournée, jeu modifié |
7. Purge interne et protection envers en tuyauterie inox
Sur les tuyauteries inox, la protection de l’envers du cordon peut être essentielle. Lors du soudage, l’intérieur du tube peut s’oxyder si le métal chaud est exposé à l’air. Cette oxydation interne, parfois appelée rochage dans le langage d’atelier, peut dégrader l’état de surface et la résistance à la corrosion.
La purge consiste à remplacer l’air à l’intérieur du tube par un gaz de protection adapté, souvent de l’argon selon les applications. L’objectif est de protéger l’envers du cordon pendant la passe de racine.
La purge est particulièrement importante pour :
- les tuyauteries inox alimentaires
- les réseaux pharmaceutiques ou propres
- les lignes chimiques sensibles
- les réseaux où la corrosion interne est critique
- les soudures contrôlées sur l’envers
- les applications où l’état de surface interne doit rester propre
Une purge mal réalisée peut laisser de l’oxygène dans le tube, provoquer une oxydation excessive ou créer une protection irrégulière. Il faut donc prendre en compte le volume à purger, les ouvertures, le temps de purge, le débit et l’évacuation du gaz.
La purge ne remplace pas la préparation mécanique : les tubes doivent quand même être propres, correctement chanfreinés, alignés et pointés.
8. Contrôle avant soudage et erreurs fréquentes
Avant de souder, un contrôle rapide mais sérieux permet d’éviter beaucoup de défauts. Ce contrôle porte sur la coupe, les chanfreins, la propreté, le jeu, l’alignement, les points, l’orientation des accessoires et l’accessibilité autour du joint.
Une méthode simple consiste à se poser quelques questions avant de commencer :
- le tube est-il coupé à la bonne longueur ?
- la coupe est-elle suffisamment droite ?
- les bords sont-ils propres et ébavurés ?
- le chanfrein est-il régulier ?
- le jeu est-il cohérent sur tout le tour ?
- les tubes sont-ils bien alignés ?
- les brides et accessoires sont-ils orientés correctement ?
- les points sont-ils propres et bien répartis ?
- la purge est-elle nécessaire et correctement préparée ?
- le soudeur a-t-il assez d’accès pour réaliser le cordon ?
Erreurs fréquentes avant soudage
| Erreur | Conséquence possible | Prévention |
|---|---|---|
| Souder sur un bord sale | Porosités, fumées, inclusions, défauts de fusion | Nettoyer et dégraisser la zone à souder |
| Négliger l’ébavurage | Mauvais accostage, défaut interne, gêne à l’écoulement | Ébavurer intérieur et extérieur après coupe |
| Accepter un mauvais alignement | Contraintes, fuite, défaut de montage, reprise | Repositionner avant pointage ou avant cordon final |
| Mal répartir les points | Fermeture du jeu, retrait, déformation | Pointer de manière équilibrée et recontrôler |
| Oublier la purge sur inox sensible | Oxydation interne, perte de qualité, corrosion | Prévoir une protection envers adaptée si nécessaire |
Le temps passé à préparer correctement les tubes est rarement perdu. En tuyauterie industrielle, quelques minutes de contrôle avant soudage peuvent éviter des heures de reprise, un essai d’étanchéité raté ou une non-conformité détectée trop tard.
À retenir
- La qualité d’une soudure de tuyauterie dépend fortement de la préparation des tubes avant soudage.
- Une coupe propre, un ébavurage soigné et un chanfrein régulier facilitent la pénétration et limitent les défauts.
- Le jeu, l’alignement et le pointage doivent être contrôlés avant le cordon définitif.
- Sur l’inox, la propreté des outils et la purge interne peuvent être essentielles selon l’application.
- Un contrôle sérieux avant soudage évite beaucoup de reprises, de défauts et de problèmes d’étanchéité.
À lire aussi
|
➤
Tuyauterie industrielle : comprendre les réseaux, les matériaux et le rôle du soudage Une introduction générale à la tuyauterie industrielle, aux réseaux de fluides, aux matériaux et aux étapes de fabrication. |
|
➤
Tuyauterie industrielle et soudage : procédés utilisés Comprendre les procédés TIG, MMA, MIG/MAG et orbital utilisés sur les réseaux de tuyauterie industrielle. |
|
➤
Soudage TIG en tuyauterie inox : principes et exigences Le TIG sur inox demande une préparation propre, une protection gazeuse adaptée et parfois une purge interne soignée. |
|
➤
Qualification de soudage en tuyauterie : ce qu’il faut comprendre Les qualifications encadrent les soudures sur tube lorsque les procédés, matériaux, positions et exigences sont contrôlés. |
|
➤
Soudage TIG : principe, usages et réglages de base Le TIG est souvent utilisé pour les soudures propres et précises, notamment sur inox, aluminium et faibles épaisseurs. |
FAQ : préparation des tubes avant soudage
Pourquoi faut-il préparer les tubes avant soudage ?
La préparation des tubes permet d’obtenir une soudure plus régulière, plus fiable et plus facile à contrôler. Elle limite les défauts de pénétration, les porosités, les défauts de fusion, les déformations et les problèmes d’étanchéité.
Faut-il toujours chanfreiner un tube avant soudage ?
Non, tout dépend de l’épaisseur, du procédé, du matériau et du type d’assemblage. Sur des tubes fins, une préparation simple peut suffire. Sur des épaisseurs plus importantes, un chanfrein devient souvent nécessaire pour permettre une bonne pénétration et un remplissage correct du joint.
Qu’est-ce que le jeu entre deux tubes ?
Le jeu est l’espace laissé entre les deux tubes avant soudage. Il aide à obtenir une bonne pénétration, surtout pour la passe de racine. Un jeu trop faible ou trop important peut créer des défauts et rendre le soudage plus difficile.
Pourquoi l’alignement est-il important en tuyauterie ?
Un mauvais alignement peut créer des contraintes mécaniques, gêner l’écoulement du fluide, compliquer le montage et provoquer des défauts de soudage. L’alignement doit être contrôlé avant le pointage et avant le cordon définitif.
À quoi sert le pointage avant soudage ?
Le pointage maintient les tubes en position avant la soudure finale. Il permet de conserver le jeu, l’alignement et l’orientation des éléments. Les points doivent être propres, bien répartis et contrôlés avant soudage.
Pourquoi purger un tube inox avant soudage TIG ?
La purge interne protège l’envers du cordon contre l’oxydation pendant le soudage. Elle est souvent importante sur les tuyauteries inox alimentaires, pharmaceutiques, chimiques ou propres, lorsque l’état de surface interne et la résistance à la corrosion sont essentiels.
