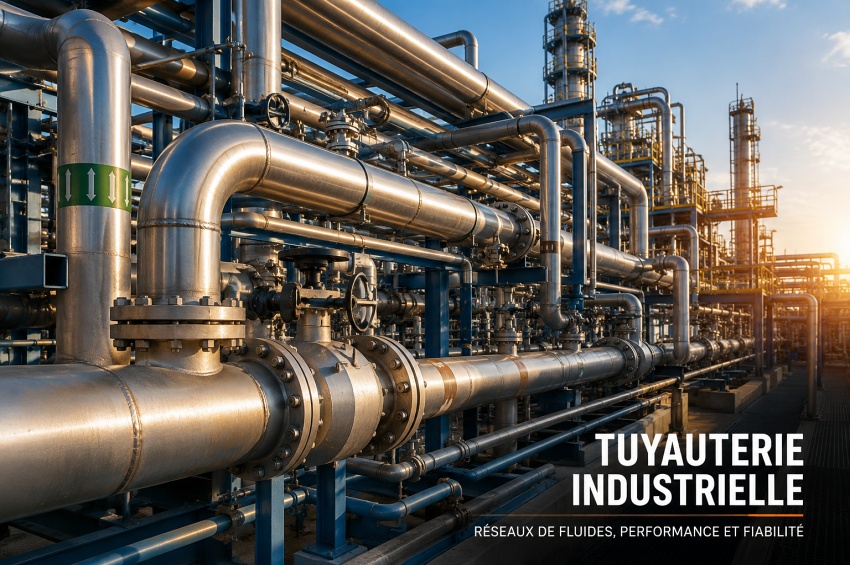

La tuyauterie industrielle désigne l’ensemble des réseaux de tubes, raccords, brides, vannes et accessoires qui permettent de transporter des fluides dans une installation industrielle. Ces fluides peuvent être de l’eau, de la vapeur, de l’air comprimé, des gaz, des produits chimiques, des hydrocarbures, des fluides alimentaires ou d’autres produits techniques.
Elle occupe une place importante dans de nombreux secteurs : énergie, chimie, pétrochimie, agroalimentaire, pharmacie, naval, nucléaire, traitement de l’eau, chauffage industriel, maintenance ou procédés de fabrication.
Pour Steelsoudeur, la tuyauterie industrielle est un sujet très intéressant, car elle se situe au croisement du traçage, de la préparation des tubes, du montage, de la lecture de plan, du soudage et du contrôle qualité. Un réseau de tuyauterie doit être bien conçu, correctement assemblé, solidement supporté et souvent parfaitement étanche.
Sommaire
- 1. Qu’est-ce que la tuyauterie industrielle ?
- 2. À quoi sert la tuyauterie industrielle ?
- 3. Les grands secteurs concernés
- 4. Matériaux utilisés en tuyauterie industrielle
- 5. Les grandes étapes de fabrication et de montage
- 6. Pourquoi le soudage est essentiel en tuyauterie
- 7. Le métier de tuyauteur industriel
- 8. Qualité, contrôle et sécurité en tuyauterie
- À retenir
- À lire aussi
- FAQ
- Ressources externes
1. Qu’est-ce que la tuyauterie industrielle ?
La tuyauterie industrielle correspond à l’ensemble des éléments qui permettent d’acheminer un fluide d’un point à un autre dans une installation technique. Elle comprend les tubes, raccords, coudes, tés, réductions, brides, vannes, supports, compensateurs, joints, accessoires de mesure et assemblages soudés ou démontables.
Contrairement à une simple canalisation domestique, une tuyauterie industrielle doit souvent répondre à des contraintes beaucoup plus fortes : pression, température, corrosion, vibrations, dilatation thermique, propreté, sécurité, étanchéité ou compatibilité avec un procédé industriel.
Elle peut être fabriquée en atelier, puis montée sur site, ou assemblée directement sur chantier selon la taille du réseau, l’accessibilité, le secteur d’activité et les exigences techniques.
La tuyauterie industrielle est donc à la fois un domaine de fabrication métallique, de montage industriel, de soudage et de maintenance.
2. À quoi sert la tuyauterie industrielle ?
Le rôle principal d’un réseau de tuyauterie est de transporter un fluide de manière sûre, fiable et maîtrisée. Ce fluide peut alimenter une machine, relier plusieurs équipements, évacuer un produit, distribuer de l’énergie ou participer directement à un procédé industriel.
On retrouve des tuyauteries pour :
- transporter de l’eau chaude, froide ou traitée
- distribuer de la vapeur ou des fluides thermiques
- acheminer de l’air comprimé ou des gaz techniques
- transporter des produits chimiques ou corrosifs
- relier des cuves, pompes, échangeurs, chaudières ou réacteurs
- assurer l’alimentation ou l’évacuation dans une ligne de production
- mettre en place des réseaux de process dans l’agroalimentaire, la pharmacie ou la chimie
Le dimensionnement, le choix du matériau, la qualité des assemblages et la tenue des supports sont essentiels. Une tuyauterie mal conçue ou mal soudée peut provoquer des fuites, des arrêts de production, des pertes de produit, des risques pour les opérateurs ou des problèmes de conformité.
Exemples de fonctions d’un réseau de tuyauterie
| Fonction | Exemples de fluides | Points de vigilance |
|---|---|---|
| Transport d’énergie | Vapeur, eau chaude, fluide thermique | Température, dilatation, isolation, supports |
| Process industriel | Produits chimiques, liquides techniques, fluides de production | Compatibilité matière, corrosion, étanchéité |
| Utilités industrielles | Air comprimé, eau, azote, gaz techniques | Pression, pertes de charge, maintenance |
| Hygiène et nettoyage | Eau de lavage, vapeur propre, fluides alimentaires | Inox, propreté, absence de zones de rétention |
| Sécurité et évacuation | Rejets, purges, évents, réseaux de sécurité | Identification, accessibilité, conformité |
3. Les grands secteurs concernés
La tuyauterie industrielle est présente dans presque toutes les installations où des fluides doivent circuler entre plusieurs équipements. Elle peut concerner des réseaux simples, comme une ligne d’air comprimé, ou des installations complexes comportant plusieurs centaines de tronçons, vannes, brides et points de contrôle.
Les secteurs les plus courants sont :
- l’énergie et les centrales de production
- la chimie et la pétrochimie
- l’agroalimentaire et les boissons
- la pharmacie et les procédés propres
- le naval et l’offshore
- le traitement de l’eau et des effluents
- les industries mécaniques et manufacturières
- la maintenance industrielle et les arrêts techniques
Chaque secteur impose ses propres priorités. En agroalimentaire, l’hygiène et l’inox sont souvent importants. En chimie, la corrosion et la compatibilité des matériaux deviennent centrales. En énergie, la pression, la température et la tenue mécanique peuvent être déterminantes.
Applications typiques selon les secteurs
| Secteur | Exemples de réseaux | Contraintes fréquentes |
|---|---|---|
| Énergie | Vapeur, eau chaude, circuits de refroidissement | Pression, température, dilatation, contrôle qualité |
| Chimie | Produits corrosifs, solvants, fluides de process | Compatibilité matière, étanchéité, sécurité |
| Agroalimentaire | Lait, eau, vapeur, fluides de nettoyage | Inox, hygiène, nettoyage, état de surface |
| Naval | Eau de mer, carburant, ventilation, circuits techniques | Corrosion, encombrement, accessibilité, vibrations |
| Maintenance | Remplacement de tronçons, réparation, modification de réseaux | Délais courts, sécurité, consignation, adaptation sur site |
4. Matériaux utilisés en tuyauterie industrielle
Le choix du matériau dépend du fluide transporté, de la pression, de la température, de l’environnement, du niveau de corrosion attendu et des exigences du secteur. En tuyauterie industrielle, le matériau n’est jamais un simple détail : il conditionne la sécurité, la durée de vie du réseau et la méthode d’assemblage.
Les matériaux les plus utilisés sont :
- l’acier carbone, courant pour les réseaux industriels, l’énergie, l’air comprimé ou certains fluides techniques
- l’acier inoxydable, très utilisé lorsque la corrosion, l’hygiène ou la propreté sont importantes
- les aciers alliés, choisis pour certaines températures, pressions ou contraintes particulières
- le cuivre et certains alliages cuivreux dans des applications spécifiques
- les matériaux plastiques techniques selon les fluides, les températures et les contraintes de corrosion
- plus rarement, le titane ou d’autres alliages pour des environnements très exigeants
L’inox est par exemple fréquent en agroalimentaire, pharmacie, chimie fine ou réseaux propres. L’acier carbone reste très courant dans les installations industrielles générales. Les alliages plus techniques sont réservés aux environnements où la température, la pression ou la corrosion rendent les matériaux classiques insuffisants.
Le matériau influence directement le mode de préparation des tubes, le type de chanfrein, le procédé de soudage, le métal d’apport, les contrôles et parfois les traitements après soudage.
5. Les grandes étapes de fabrication et de montage
Un réseau de tuyauterie industrielle ne se résume pas à poser des tubes bout à bout. Il faut comprendre le plan, préparer les tronçons, respecter les axes, positionner les raccords, maîtriser les jeux, prévoir les supports et réaliser des assemblages fiables.
Selon les projets, une partie du travail est réalisée en atelier sous forme de préfabrication. Les tronçons sont ensuite transportés sur site, ajustés et montés dans l’installation. Sur d’autres chantiers, la fabrication et le montage se font directement sur place.
Chaîne de fabrication simplifiée
| Étape | Objectif | Points de vigilance |
|---|---|---|
| Lecture de plan | Comprendre le réseau à fabriquer ou modifier | Isométriques, diamètres, pentes, repères, accessoires |
| Débit des tubes | Couper les longueurs nécessaires | Précision, équerrage, bavures, repérage des tronçons |
| Préparation des bords | Préparer les zones à assembler | Chanfreins, propreté, jeu, talon, alignement |
| Positionnement | Assembler les éléments avant soudage | Axes, orientation des brides, coudes, supports, accès |
| Pointage | Maintenir les pièces en place | Répartition des points, retrait, déformation, contrôle avant soudage |
| Soudage | Réaliser l’assemblage définitif | Procédé, passes, pénétration, protection gazeuse, qualification |
| Montage et contrôle | Installer et valider le réseau | Supports, étanchéité, contrôles, essais, conformité |
Cette succession d’étapes montre pourquoi la tuyauterie industrielle demande de la rigueur. Un tube légèrement mal orienté, une bride tournée dans le mauvais sens ou un jeu mal maîtrisé peuvent créer des difficultés de montage, des contraintes mécaniques ou des reprises coûteuses.
6. Pourquoi le soudage est essentiel en tuyauterie
Le soudage est une opération centrale en tuyauterie industrielle, car de nombreux réseaux doivent être assemblés de manière durable, étanche et résistante. Selon le matériau, l’épaisseur, le diamètre et les exigences de service, plusieurs procédés peuvent être utilisés.
Les procédés les plus fréquents sont :
- le soudage TIG, très utilisé pour l’inox, les faibles épaisseurs, les passes de pénétration et les assemblages exigeants
- le soudage à l’électrode enrobée MMA, encore courant sur chantier, en maintenance ou dans certaines positions difficiles
- le soudage MIG/MAG, utilisé dans certains environnements d’atelier ou pour des assemblages adaptés
- les procédés automatisés ou orbitaux dans des applications spécifiques, notamment lorsque la répétabilité ou la propreté est importante
En tuyauterie, la qualité d’une soudure dépend fortement de la préparation. La coupe doit être propre, le chanfrein adapté, le jeu maîtrisé et l’alignement correct. Sur certains matériaux, la protection envers, la purge interne ou la maîtrise de l’oxydation deviennent aussi essentielles.
La tuyauterie met souvent le soudeur face à des contraintes particulières : positions difficiles, accès limité, diamètres variés, exigences d’étanchéité, soudures en rotation ou en position fixe, contrôles non destructifs et qualification des modes opératoires.
C’est pour cette raison que les métiers de tuyauteur et de soudeur sont très liés. Le tuyauteur prépare, ajuste et monte le réseau ; le soudeur réalise ou finalise les assemblages selon les exigences du chantier ou de l’atelier.
7. Le métier de tuyauteur industriel
Le tuyauteur industriel fabrique, assemble, installe et répare des réseaux de tuyauterie. Il travaille à partir de plans, de schémas, d’isométriques ou de relevés sur site. Son rôle consiste à transformer une implantation théorique en un réseau réel, montable, accessible et conforme.
Ses missions peuvent inclure :
- la lecture de plans et d’isométriques de tuyauterie
- le relevé de cotes sur site
- le débit et la préparation des tubes
- le cintrage, le positionnement et l’assemblage des éléments
- le montage de brides, coudes, vannes, tés et supports
- le pointage avant soudage
- la participation aux essais, contrôles et opérations de maintenance
Le métier demande une bonne vision dans l’espace, de la précision, une culture de la sécurité et une capacité à travailler en atelier comme sur chantier. Le tuyauteur doit aussi comprendre les contraintes de montage : encombrement, accessibilité, supports, dilatation, démontage possible et maintenance future.
Dans certains cas, le tuyauteur est aussi soudeur. On parle alors souvent de tuyauteur soudeur ou de soudeur tuyauteur, avec une compétence forte sur la préparation, l’assemblage et la réalisation de soudures sur tubes.
8. Qualité, contrôle et sécurité en tuyauterie
La qualité est essentielle en tuyauterie industrielle, car un réseau défaillant peut provoquer une fuite, une perte de production, une contamination, un risque chimique, un accident ou une indisponibilité d’installation.
Les contrôles peuvent porter sur :
- l’alignement des tubes et des brides
- l’orientation des accessoires
- la conformité des matériaux
- la qualité visuelle des soudures
- l’absence de défauts détectables par contrôle non destructif
- l’étanchéité du réseau
- la tenue à la pression lors d’essais adaptés
- la traçabilité des soudures, matériaux ou qualifications lorsque l’application l’exige
La sécurité occupe aussi une place centrale. La tuyauterie peut exposer à des risques liés au soudage, au meulage, au levage, au travail en hauteur, aux espaces confinés, aux produits chimiques, à la pression résiduelle ou aux interventions sur site industriel en fonctionnement.
Les consignations, permis de travail, équipements de protection, ventilations, protections incendie, contrôles d’atmosphère et procédures de chantier peuvent donc être indispensables selon les environnements.
Dans les installations sensibles, les soudures peuvent être encadrées par des modes opératoires, qualifications de soudeurs, contrôles radiographiques, ressuage, ultrasons, épreuves ou exigences documentaires précises.
À retenir
- La tuyauterie industrielle permet de transporter des fluides dans les installations techniques : eau, vapeur, gaz, air comprimé, produits chimiques ou fluides alimentaires.
- Elle combine lecture de plan, préparation des tubes, montage, supportage, soudage, contrôle et sécurité.
- Le choix du matériau dépend du fluide, de la pression, de la température, de la corrosion et des exigences du secteur.
- Le soudage est une étape majeure, notamment pour assurer la résistance, l’étanchéité et la fiabilité des réseaux.
- Le métier de tuyauteur industriel demande précision, vision dans l’espace, rigueur et bonne compréhension des contraintes de chantier.
À lire aussi
|
➤
Tuyauterie industrielle et soudage : procédés utilisés Comprendre les procédés de soudage utilisés sur les réseaux de tuyauterie, selon les matériaux, diamètres et contraintes de service. |
|
➤
Soudeur tuyauteur : métier, formation et débouchés Découvrez un métier technique très recherché, entre préparation des tubes, montage industriel, soudage et interventions sur chantier. |
|
➤
Soudage TIG en tuyauterie inox : principes et exigences Le TIG est très présent sur les tuyauteries inox, notamment lorsque la propreté, l’aspect et la qualité de pénétration sont importants. |
|
➤
Préparation des tubes avant soudage : chanfrein, pointage, alignement Une soudure de tuyauterie fiable commence par une préparation propre : coupe, chanfrein, jeu, pointage et contrôle de l’alignement. |
|
➤
Chaudronnerie industrielle : comprendre le métier et le rôle du soudage La tuyauterie industrielle est proche de la chaudronnerie par la préparation, l’assemblage, le soudage et le contrôle des ouvrages métalliques. |
FAQ : tuyauterie industrielle
Quelle est la définition de la tuyauterie industrielle ?
La tuyauterie industrielle désigne l’ensemble des réseaux de tubes, raccords, brides, vannes et accessoires permettant de transporter des fluides dans une installation industrielle. Elle concerne notamment l’eau, la vapeur, les gaz, l’air comprimé, les produits chimiques ou les fluides alimentaires.
Quelle est la différence entre tuyauterie industrielle et plomberie ?
La plomberie concerne surtout les réseaux des bâtiments et des usages domestiques ou tertiaires. La tuyauterie industrielle intervient dans des environnements de production, avec des contraintes plus fortes de pression, température, corrosion, sécurité, soudage, contrôle et maintenance.
Quels matériaux utilise-t-on en tuyauterie industrielle ?
Les matériaux les plus courants sont l’acier carbone, l’acier inoxydable, certains aciers alliés, le cuivre et des matériaux plastiques techniques. Le choix dépend du fluide transporté, de la température, de la pression, de la corrosion et des exigences du secteur.
Quel procédé de soudage utilise-t-on en tuyauterie ?
Le TIG est très utilisé pour l’inox, les faibles épaisseurs et les soudures exigeantes. Le MMA reste courant sur chantier et en maintenance. Le MIG/MAG peut être utilisé dans certains contextes d’atelier. Des procédés orbitaux ou automatisés existent aussi pour des applications spécifiques.
Quel est le rôle du tuyauteur industriel ?
Le tuyauteur industriel prépare, assemble, monte, répare ou modifie des réseaux de tuyauterie. Il lit des plans, prépare les tubes, positionne les éléments, réalise le pointage, installe les accessoires et participe aux contrôles ou aux essais.
Pourquoi le contrôle qualité est-il important en tuyauterie ?
Un réseau de tuyauterie doit être fiable, étanche et adapté au fluide transporté. Les contrôles permettent de vérifier l’alignement, les soudures, l’étanchéité, la conformité des matériaux, la tenue à la pression et la sécurité de l’installation.
