Essais de fatigue des assemblages soudés : principe et interprétation

Un assemblage peut supporter une charge statique tout en restant sensible à des sollicitations répétées. Les essais de fatigue étudient le comportement d'éprouvettes ou de composants soudés soumis à des cycles de chargement afin d'évaluer l'influence de la géométrie, du détail soudé, des concentrations de contraintes et des conditions de sollicitation.

En fatigue, une fissure peut s'amorcer puis progresser sous des niveaux de contrainte inférieurs à ceux qui provoqueraient une rupture immédiate lors d'un chargement unique. Le pied de soudure, la racine, une variation brusque de section ou une imperfection peuvent constituer des zones privilégiées d'amorçage lorsque les contraintes locales y sont élevées.

Les essais de fatigue appartiennent à la famille des essais destructifs en soudage lorsqu'ils sont conduits jusqu'à la rupture. Ils diffèrent toutefois des essais classiques de traction ou de pliage : l'objectif est ici d'étudier le comportement sous un grand nombre de cycles et non sous une sollicitation unique.

📚 Afficher le sommaire

1. Qu'est-ce que la fatigue d'un assemblage soudé ?

La fatigue est un mécanisme d'endommagement provoqué par la répétition de sollicitations mécaniques. Une pièce peut ne présenter aucune rupture sous une charge appliquée une seule fois et finir pourtant par se fissurer après des milliers, des millions ou davantage de cycles.

Dans un assemblage soudé, ce comportement est fortement influencé par les concentrations de contraintes associées à la géométrie du cordon et du détail constructif. Les transitions au pied de soudure, les racines, les changements de section ou certaines imperfections peuvent augmenter localement la contrainte.

La fatigue doit être distinguée d'une fissure apparue pendant la fabrication ou immédiatement après soudage. La page Pourquoi une soudure peut-elle se fissurer ? présente notamment les mécanismes de fissuration liés au soudage lui-même, tandis qu'une fissure de fatigue se développe sous l'effet de sollicitations répétées en service ou pendant un essai.

2. Quel est le principe d'un essai de fatigue ?

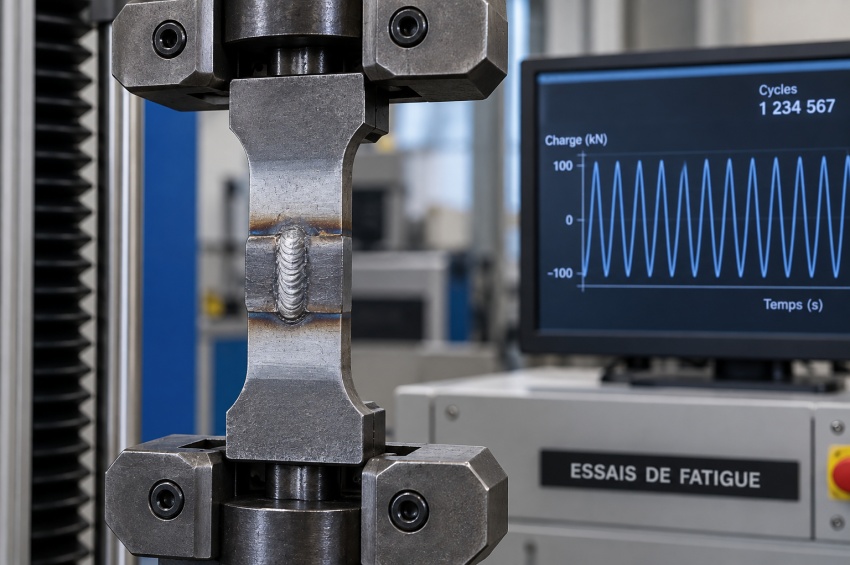

Un essai de fatigue impose à une éprouvette ou à un composant une sollicitation répétée suivant un programme défini. La charge peut être appliquée en traction-compression, en traction répétée, en flexion ou selon une autre configuration représentative de l'objectif de l'étude.

La machine reproduit les cycles jusqu'à la rupture, jusqu'à l'apparition d'un critère d'endommagement défini ou jusqu'à l'atteinte d'un nombre de cycles cible sans rupture. Le nombre de cycles supporté constitue alors une donnée essentielle du résultat.

Plusieurs éprouvettes testées à différents niveaux de contrainte permettent d'établir une relation entre niveau de sollicitation et durée de vie en fatigue. Cette approche statistique est plus représentative qu'un résultat isolé obtenu sur une seule éprouvette.

3. Que représentent les cycles de chargement ?

Un cycle correspond à une variation complète de la sollicitation entre des valeurs définies. La contrainte peut par exemple évoluer d'une valeur minimale à une valeur maximale puis revenir à son état initial.

Le chargement peut rester entièrement en traction, alterner entre traction et compression ou varier suivant une autre loi. Ce qui compte est de définir précisément les valeurs extrêmes, la forme du cycle et la fréquence appliquée.

En fatigue, le nombre de cycles avant rupture est souvent désigné par N. Deux éprouvettes identiques peuvent présenter des durées de vie différentes ; c'est pourquoi les campagnes d'essais utilisent généralement plusieurs résultats et une analyse adaptée à la dispersion expérimentale.

4. Que signifient amplitude, étendue et rapport de contrainte ?

La description d'un cycle repose notamment sur la contrainte maximale σ_max et la contrainte minimale σ_min. Leur différence correspond à l'étendue de contrainte.

L'amplitude de contrainte correspond à la moitié de cette étendue lorsque le cycle est décrit par ses valeurs extrêmes. La contrainte moyenne se situe quant à elle entre les valeurs maximale et minimale.

Le rapport de contrainte R est couramment défini par le rapport σ_min/σ_max. Il permet de préciser si le cycle reste en traction, passe par zéro ou alterne entre traction et compression.

5. Qu'est-ce qu'une courbe S-N ou courbe de Wöhler ?

Une courbe S-N met en relation un niveau de sollicitation, souvent exprimé par une contrainte ou une étendue de contrainte, avec le nombre de cycles supporté avant rupture. La lettre S fait référence au niveau de contrainte et N au nombre de cycles.

Pour établir cette relation, plusieurs éprouvettes sont testées à différents niveaux. En règle générale, une sollicitation élevée conduit à une durée de vie plus courte, tandis qu'une sollicitation plus faible permet de supporter davantage de cycles.

Les assemblages soudés présentent une dispersion naturelle importante liée à la géométrie locale, aux contraintes résiduelles, aux variations de fabrication et à l'amorçage des fissures. L'interprétation des courbes de fatigue doit donc intégrer une approche statistique et le niveau de fiabilité attendu.

6. Où une fissure de fatigue peut-elle s'amorcer ?

Sur une soudure, les zones les plus sensibles sont souvent celles où la géométrie produit une forte concentration de contraintes. Le pied de soudure constitue un exemple classique : la transition entre le cordon et le métal de base peut créer une entaille géométrique locale.

La racine d'un joint peut également devenir une zone d'amorçage lorsque la sollicitation, la géométrie ou une imperfection y concentre les contraintes. D'autres amorces peuvent apparaître à proximité d'un défaut de surface ou d'un changement brutal de section.

Une fissure de fatigue évolue généralement par propagation progressive à chaque cycle avant que la section résistante restante ne devienne insuffisante et qu'une rupture finale se produise.

7. Pourquoi la géométrie de la soudure influence-t-elle la fatigue ?

La fatigue des assemblages soudés dépend fortement du détail constructif. Deux pièces réalisées avec le même acier et le même procédé peuvent présenter des comportements très différents si la géométrie du joint n'est pas la même.

Un raccordement brutal, un pied de soudure à faible rayon, un désalignement, une variation d'épaisseur ou une reprise mal profilée peuvent augmenter la contrainte locale. L'effort nominal calculé dans la pièce ne suffit alors pas à décrire exactement ce qui se passe au voisinage du cordon.

C'est pourquoi la conception des structures sollicitées en fatigue ne se résume pas à choisir un métal possédant une résistance à la traction élevée. La géométrie et la qualité du détail soudé jouent souvent un rôle déterminant.

8. Quel rôle jouent les contraintes résiduelles ?

Le soudage chauffe localement le métal puis le laisse se contracter pendant le refroidissement. Comme ces mouvements sont partiellement empêchés par le reste de la structure, des contraintes résiduelles peuvent subsister dans l'assemblage après fabrication.

Ces contraintes se superposent aux sollicitations appliquées en service. Leur influence sur la fatigue dépend du détail, du niveau de chargement, de l'état de contrainte et des traitements éventuellement appliqués après soudage.

Les essais sur composants soudés doivent donc reproduire autant que possible l'état de fabrication réel lorsque l'objectif est de caractériser un détail représentatif. Une éprouvette entièrement usinée ou détendue peut ne plus reproduire le même état qu'un composant soudé tel que fabriqué.

9. Quel effet ont les imperfections de soudage ?

Certaines imperfections peuvent réduire la durée de vie en fatigue lorsqu'elles créent une concentration de contraintes ou constituent une amorce favorable à la propagation d'une fissure. Leur influence dépend de leur type, de leur taille, de leur orientation et de leur position par rapport aux sollicitations.

Une fissure existante est particulièrement critique parce que son extrémité concentre fortement les contraintes. Une sous-coupe, un manque de fusion ou une géométrie défavorable peut également influencer le comportement selon la configuration du joint.

Il ne faut toutefois pas considérer toutes les imperfections comme équivalentes. Leur effet doit être évalué en fonction du détail, du chargement et des exigences de conception applicables.

10. Quelles éprouvettes utilise-t-on pour les essais de fatigue ?

Les essais peuvent être réalisés sur des éprouvettes relativement simples, sur des détails soudés représentatifs ou sur des composants plus proches de la structure réelle. Le choix dépend de la question étudiée.

Une éprouvette de matériau permet surtout de caractériser le comportement intrinsèque du métal dans une configuration définie. Une éprouvette comprenant un détail soudé réel permet au contraire d'intégrer la géométrie du cordon, les contraintes résiduelles et les variations de fabrication.

La préparation doit être documentée avec soin : matériau, dimensions, procédé de soudage, forme du joint, état de surface, traitements éventuels et position de l'éprouvette peuvent tous influencer le résultat.

11. Quelle différence entre amplitude constante et variable ?

Dans un essai à amplitude constante, les valeurs maximale et minimale du cycle restent identiques pendant la phase de test considérée. Cette configuration facilite l'établissement de courbes S-N et la comparaison entre plusieurs éprouvettes.

Dans un chargement à amplitude variable, le niveau de sollicitation évolue au cours de l'essai suivant une séquence définie. Cette approche peut représenter plus fidèlement certaines conditions de service dans lesquelles la structure ne subit pas toujours le même effort.

ISO/TR 14345 traite des bonnes pratiques pour les essais de composants soudés sous chargements d'amplitude constante ou variable dans les domaines de fatigue à moyen et grand nombre de cycles.

12. Comment interpréter les résultats d'un essai de fatigue ?

Le résultat principal est généralement le nombre de cycles supporté pour un niveau de sollicitation donné. Lorsque plusieurs éprouvettes sont testées, les résultats permettent de construire une relation entre contrainte et durée de vie.

Il faut également relever le lieu d'amorçage et la zone de rupture. Une rupture au pied de soudure, à la racine ou dans le métal de base ne raconte pas la même chose sur le détail étudié.

Les résultats doivent être interprétés avec prudence en raison de la dispersion naturelle de la fatigue. Une éprouvette isolée ne suffit généralement pas à définir une courbe ou une résistance caractéristique. Le nombre d'essais, le traitement statistique et les critères d'arrêt doivent être adaptés au programme d'étude.

13. Quelles références encadrent les essais de fatigue ?

ISO/TR 14345:2012 fournit des lignes directrices sur les bonnes pratiques pour les essais de fatigue des composants soudés sous chargements d'amplitude constante ou variable dans les domaines de fatigue à moyen et grand nombre de cycles.

Le rapport traite notamment de la fabrication et de la préparation des éprouvettes soudées, de la réalisation des essais ainsi que de la présentation et de l'évaluation des résultats. Il ne couvre pas spécifiquement la fatigue à faible nombre de cycles sous contrôle de déformation, ni les essais de fatigue en corrosion ou à haute température.

ISO 1099:2017 concerne pour sa part les essais de fatigue à force axiale contrôlée et amplitude constante sur des éprouvettes métalliques à température ambiante, sans concentration de contrainte introduite volontairement. Cette norme est en cours de remplacement par une quatrième édition, actuellement au stade de publication.

14. Quelles sont les limites et précautions de ces essais ?

La fatigue est sensible à de nombreux paramètres : géométrie, état de surface, matériau, contraintes résiduelles, défauts, environnement, séquence de chargement et dispersion de fabrication. Un résultat obtenu sur une éprouvette ne doit donc pas être transposé automatiquement à une structure différente.

Les essais peuvent également être longs lorsqu'ils visent un grand nombre de cycles. Une fréquence plus élevée réduit la durée d'essai, mais elle doit rester compatible avec le matériau, l'échauffement éventuel et le comportement que l'on souhaite reproduire.

Enfin, une rupture de fatigue observée sur une pièce en service ne doit pas simplement être ressoudée sans recherche de cause. Le dossier Réparation par soudage rappelle l'importance d'examiner l'origine d'une fissure, les vibrations, les concentrations de contraintes et la géométrie avant de décider d'une remise en état.

FAQ : fatigue des assemblages soudés

Voici les réponses aux questions fréquentes concernant les essais et les mécanismes de fatigue appliqués aux assemblages soudés.

Qu'est-ce qu'une rupture par fatigue ?

Une rupture par fatigue résulte de l'amorçage puis de la propagation progressive d'une fissure sous l'effet de sollicitations répétées. La contrainte maximale peut rester inférieure à celle qui provoquerait une rupture immédiate sous un chargement unique.

Pourquoi les soudures sont-elles sensibles à la fatigue ?

La géométrie du cordon, le pied de soudure, la racine, les changements de section, certaines imperfections et les contraintes résiduelles peuvent produire des concentrations de contraintes favorisant l'amorçage d'une fissure.

Qu'est-ce qu'une courbe S-N ?

Une courbe S-N, ou courbe de Wöhler, met en relation un niveau de sollicitation avec le nombre de cycles supporté avant rupture. Elle est construite à partir de plusieurs essais réalisés à différents niveaux.

Qu'est-ce que l'étendue de contrainte Δσ ?

Elle correspond à la différence entre la contrainte maximale et la contrainte minimale d'un cycle : Δσ = σmax − σmin.

Une soudure plus résistante en traction résiste-t-elle forcément mieux à la fatigue ?

Non. La résistance à la fatigue d'un assemblage soudé dépend fortement de la géométrie du détail, des concentrations de contraintes, de l'état de surface, des imperfections et des contraintes résiduelles. Une résistance statique élevée ne garantit pas à elle seule une meilleure tenue en fatigue.

Où commencent généralement les fissures de fatigue sur une soudure ?

Elles peuvent notamment s'amorcer au pied du cordon, à la racine ou au voisinage d'une imperfection lorsque ces zones concentrent les contraintes. L'emplacement réel dépend de la géométrie et du chargement.

Les essais de fatigue sont-ils toujours réalisés jusqu'à rupture ?

Pas nécessairement. Un essai peut être arrêté lorsqu'un nombre de cycles défini est atteint sans rupture. Le protocole doit préciser le critère d'arrêt et la manière dont ce résultat est traité.

Quelle référence traite spécifiquement des essais de fatigue sur composants soudés ?

ISO/TR 14345:2012 fournit des lignes directrices pour les essais de fatigue de composants soudés sous chargements d'amplitude constante ou variable dans les domaines de fatigue à moyen et grand nombre de cycles.

Ressources sur la fatigue des assemblages soudés

Les essais de fatigue doivent être définis en fonction du détail étudié, du type de chargement et des informations recherchées. Les références suivantes couvrent les composants soudés et les essais axiaux sur matériaux métalliques.

• ISO/TR 14345:2012 : fatigue — essais de fatigue sur composants soudés — lignes directrices.
• ISO 1099:2017 : matériaux métalliques — essais de fatigue — méthode par force axiale contrôlée.
• ISO 1099, 4e édition : nouvelle édition actuellement en phase finale de publication et destinée à remplacer ISO 1099:2017.

Au 10 septembre 2026, ISO/TR 14345:2012 reste publiée pour les essais de fatigue sur composants soudés. ISO 1099:2017 est encore l'édition publiée de la méthode axiale générale, tandis que sa quatrième édition est annoncée par l'ISO au stade « under publication ». Pour un essai contractuel, l'édition imposée par les documents du projet reste prioritaire.
