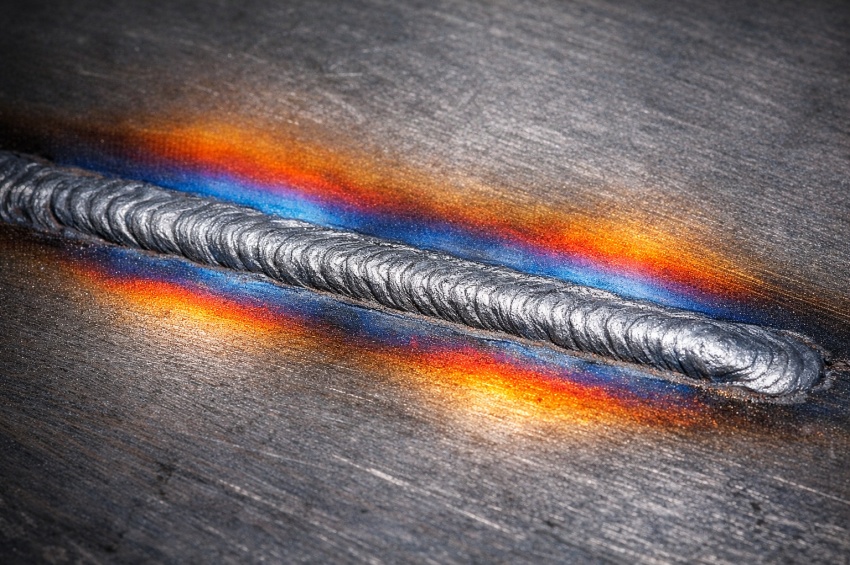

Lors d’une opération de soudage, la chaleur intense apportée par l’arc ou la flamme ne transforme pas uniquement le bain de fusion. Une partie du métal située autour du cordon subit également des modifications importantes sous l’effet de la température. Cette zone particulière est appelée ZAT, pour zone affectée thermiquement.
La ZAT correspond à la portion du métal de base qui n’a pas fondu mais dont la structure métallurgique a été modifiée par le cycle thermique du soudage. Ces transformations peuvent influencer les propriétés mécaniques du matériau, comme la dureté, la résistance ou la ductilité.
Comprendre la ZAT est essentiel pour maîtriser la soudabilité des métaux et éviter certains problèmes comme les fissurations, les fragilisations ou les déformations. Cette zone joue en effet un rôle déterminant dans la qualité et la fiabilité d’un assemblage soudé.
Sommaire
1. Qu’est-ce que la ZAT en soudage ?
La zone affectée thermiquement (ZAT) désigne la partie du métal de base située à proximité du cordon de soudure qui a été chauffée pendant l’opération de soudage sans toutefois atteindre la fusion.
Contrairement au métal fondu du bain de soudure, la ZAT conserve sa forme solide mais subit des transformations microstructurales dues à la montée en température puis au refroidissement rapide du métal.
Dans cette zone, la structure cristalline du matériau peut être modifiée, ce qui peut entraîner :
- une variation de la dureté
- une modification de la résistance mécanique
- une perte de ductilité
- une sensibilité accrue aux fissures
La taille et les caractéristiques de la ZAT dépendent du procédé de soudage utilisé, de l’apport thermique et du type de métal assemblé.
2. Comment se forme la zone affectée thermiquement
Lors du soudage, la chaleur produite par l’arc électrique ou la flamme se diffuse progressivement dans le métal de base. La température diminue à mesure que l’on s’éloigne du bain de fusion.
Cette diffusion thermique crée différentes zones autour du cordon de soudure :
- le métal fondu (bain de fusion)
- la zone affectée thermiquement
- le métal de base non modifié
Dans la ZAT, le métal peut atteindre des températures élevées suffisantes pour provoquer des transformations métallurgiques sans toutefois provoquer la fusion du matériau.
Lors du refroidissement, ces transformations peuvent entraîner la formation de nouvelles structures métallurgiques, parfois plus dures ou plus fragiles que le métal initial.
3. Effets de la ZAT sur les propriétés mécaniques
Les transformations microstructurales qui se produisent dans la ZAT peuvent modifier les propriétés mécaniques du matériau.
Selon la nature du métal et le cycle thermique du soudage, plusieurs phénomènes peuvent apparaître :
- augmentation locale de la dureté
- fragilisation du matériau
- réduction de la résistance à la fatigue
- sensibilité aux fissurations à chaud ou à froid
Dans certains aciers fortement alliés ou riches en carbone, la formation de structures dures comme la martensite peut rendre la ZAT particulièrement fragile.
Ces effets expliquent pourquoi la maîtrise de la ZAT est un élément central de la soudabilité des aciers et d’autres métaux industriels.
4. Facteurs qui influencent la ZAT
Plusieurs paramètres influencent la taille et les caractéristiques de la zone affectée thermiquement.
- le procédé de soudage utilisé (TIG, MIG/MAG, MMA, etc.)
- l’énergie thermique apportée pendant le soudage
- la vitesse de soudage
- la conductivité thermique du métal
- la composition chimique du matériau
- l’épaisseur des pièces à assembler
Un apport thermique important tend généralement à élargir la ZAT, tandis qu’un procédé plus concentré comme le soudage laser produit une zone affectée thermiquement plus étroite.
Influence de certains paramètres sur la ZAT
| Facteur | Effet sur la ZAT | Conséquence possible |
|---|---|---|
| Apport thermique élevé | ZAT plus large | Transformations métallurgiques plus importantes |
| Refroidissement rapide | Formation de structures plus dures | Risque de fragilisation ou de fissuration |
| Métal de forte épaisseur | Dissipation thermique différente | Comportement thermique variable dans la ZAT |
| Composition chimique élevée en carbone | Transformation microstructurale plus marquée | Formation possible de structures dures et fragiles |
| Vitesse de soudage élevée | Apport thermique réduit | ZAT plus étroite mais refroidissement plus rapide |
5. Comment limiter les effets de la ZAT
Plusieurs techniques permettent de réduire l’impact de la zone affectée thermiquement et d’améliorer la qualité des soudures.
- adapter les paramètres de soudage
- limiter l’apport thermique
- utiliser un préchauffage lorsque nécessaire
- contrôler la vitesse de refroidissement
- choisir un métal d’apport adapté
Dans certaines applications industrielles, des traitements thermiques après soudage peuvent également être utilisés pour réduire les contraintes internes et restaurer les propriétés mécaniques du matériau.
À retenir
- La ZAT est la zone du métal de base modifiée par la chaleur du soudage.
- Elle se situe autour du cordon de soudure sans avoir subi de fusion.
- Les transformations métallurgiques dans cette zone peuvent modifier les propriétés mécaniques du matériau.
- La maîtrise de la ZAT est essentielle pour garantir la qualité et la fiabilité des assemblages soudés.
À lire aussi
|
➤
Comment souder l’acier : techniques et précautions Découvrez les principales méthodes pour souder l’acier et les facteurs qui influencent sa soudabilité, notamment la composition chimique, l’épaisseur et le contrôle de la ZAT. |
|
➤
Comment souder l’inox : procédés et conseils pratiques Le soudage de l’acier inoxydable nécessite une bonne maîtrise des paramètres thermiques pour éviter les déformations et préserver les propriétés de résistance à la corrosion. |
|
➤
Comment souder l’aluminium : techniques MIG et TIG L’aluminium possède une conductivité thermique élevée qui influence fortement la formation de la zone affectée thermiquement lors du soudage. |
|
➤
Comparatif des procédés MIG/MAG, TIG et MMA Comprendre les différences entre les principaux procédés de soudage et leur influence sur l’apport thermique et la formation de la ZAT. |
|
➤
Techniques et phénomènes de soudabilité Découvrez les principaux phénomènes métallurgiques liés au soudage : ZAT, contraintes thermiques, défauts de soudure et facteurs influençant la qualité des assemblages. |
FAQ : ZAT en soudage
Que signifie ZAT en soudage ?
ZAT signifie zone affectée thermiquement. Il s’agit de la partie du métal située autour du cordon de soudure qui a subi une élévation de température pendant le soudage sans atteindre la fusion.
Pourquoi la ZAT est-elle importante en soudage ?
La ZAT influence les propriétés mécaniques du matériau. Des transformations métallurgiques peuvent apparaître dans cette zone et provoquer une fragilisation ou une modification de la dureté du métal.
La ZAT est-elle toujours présente lors d’un soudage ?
Oui. Toute opération de soudage impliquant un apport thermique entraîne la formation d’une zone affectée thermiquement autour du cordon.
