Flux SAW : rôle, familles et choix du couple fil-flux

En soudage à l'arc submergé SAW, l'arc est recouvert par une couche de flux granulaire. Celui-ci participe à la protection du bain, à la formation du laitier, au comportement de l'arc et, selon sa formulation, à la composition et aux propriétés du métal déposé.

Le flux ne doit donc pas être choisi indépendamment du fil. Une combinaison fil-flux constitue un système dont les performances doivent être vérifiées ensemble : matériau de base, caractéristiques mécaniques recherchées, conditions de service, paramètres de soudage et exigences du projet influencent la sélection.

Cette page présente les principales familles de flux SAW, leur rôle, les critères de choix du couple fil-flux ainsi que les précautions de stockage, de récupération et d'utilisation.

📚 Afficher le sommaire

1. Qu'est-ce qu'un flux SAW ?

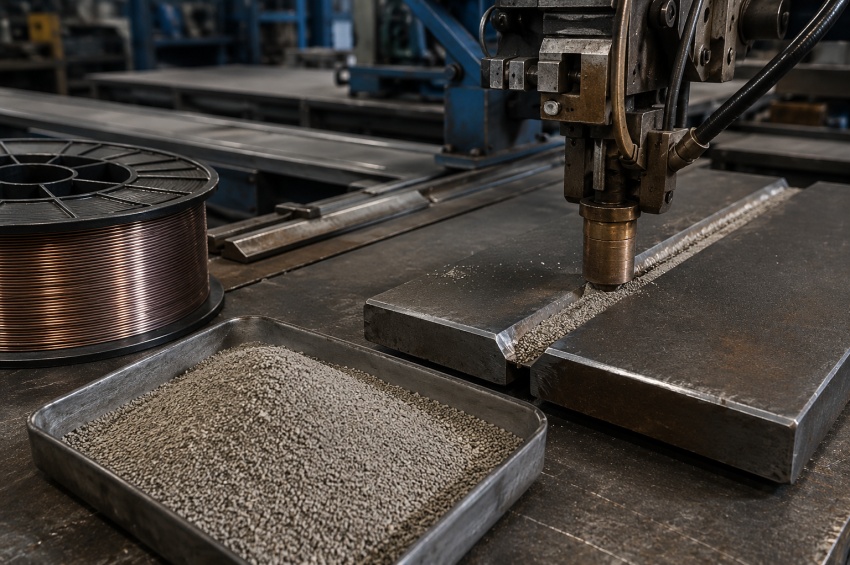

Le flux SAW est un produit granulaire utilisé en soudage à l'arc submergé. Il est déposé devant ou autour du fil-électrode afin que l'arc et le bain de fusion restent recouverts pendant l'opération.

Sous l'effet de la chaleur, une partie du flux fond et forme un laitier au-dessus du métal soudé. La partie restée granulaire peut, sous certaines conditions, être récupérée pour une utilisation ultérieure.

Le fonctionnement général du procédé est détaillé dans notre guide sur le soudage à l'arc submergé.

2. Quel rôle joue le flux pendant le soudage ?

Le flux recouvre l'arc et limite le contact direct du bain avec l'atmosphère. Il contribue ainsi à la protection du métal fondu pendant le soudage et au début du refroidissement.

Sa formulation influence également la stabilité de l'arc, la forme du cordon, le mouillage, le détachement du laitier et, selon le produit, les échanges chimiques entre le flux et le métal fondu.

Le flux participe donc à la qualité du dépôt autant par son rôle physique de couverture que par son comportement métallurgique.

3. Pourquoi le flux forme-t-il un laitier ?

La fraction du flux qui fond pendant le soudage se transforme en une phase liquide moins dense que le métal fondu. Elle remonte à la surface puis se solidifie pour former le laitier.

Ce laitier protège le cordon chaud et peut participer au contrôle de sa forme pendant la solidification. Après refroidissement, il doit être retiré avant inspection ou avant la réalisation d'une passe suivante lorsque le mode opératoire l'exige.

La facilité de détachement du laitier constitue un critère pratique important, notamment sur les soudures multipasses où un mauvais nettoyage peut provoquer des inclusions entre passes.

4. Quelles sont les grandes familles de flux SAW ?

Les flux SAW peuvent être classés selon leur mode de fabrication, leur composition et leur comportement métallurgique. Parmi les grandes familles, on rencontre notamment les flux fondus et les flux agglomérés.

Une autre distinction porte sur leur influence sur la composition du métal fondu, avec des notions de flux neutre ou actif selon les systèmes de classification et les conditions d'essai.

Ces catégories ne suffisent pas à déterminer seules le bon produit. Deux flux appartenant à une même famille peuvent présenter des caractéristiques opératoires et métallurgiques différentes.

5. Qu'est-ce qu'un flux fondu ?

Un flux fondu est fabriqué en faisant fondre les matières premières, puis en refroidissant et fragmentant le produit obtenu pour former des granulés.

Cette fabrication donne généralement un produit homogène et relativement peu sensible à l'absorption d'humidité par rapport à certaines formulations agglomérées. Sa composition est essentiellement fixée lors de la fusion.

Les caractéristiques exactes restent toutefois propres à chaque produit : granulométrie, comportement du laitier, plage d'utilisation et propriétés du dépôt doivent être vérifiés dans la documentation du fabricant.

6. Qu'est-ce qu'un flux aggloméré ?

Un flux aggloméré est obtenu en mélangeant des constituants fins avec un liant, puis en formant et en séchant ou cuisant les granulés. Ce mode de fabrication permet d'intégrer différentes matières minérales, désoxydants ou éléments destinés à influencer le comportement du dépôt.

Selon leur formulation, certains flux agglomérés peuvent être plus sensibles à l'humidité que les flux fondus. Leur stockage et leur éventuel reconditionnement doivent donc suivre les recommandations du fabricant.

La souplesse de formulation explique la grande diversité des flux agglomérés disponibles pour des applications mécaniques ou métallurgiques différentes.

7. Flux neutre ou actif : quelle différence ?

Les notions de flux neutre et actif décrivent l'influence du flux sur la composition du métal déposé dans des conditions définies. Un flux qualifié de neutre est conçu pour limiter les variations de certains éléments lorsque les paramètres changent dans la plage considérée.

Un flux actif peut au contraire provoquer des variations plus marquées de certains éléments du dépôt, par exemple le manganèse ou le silicium selon la combinaison et le système de classification.

Cette distinction ne signifie pas qu'un flux actif est « meilleur » ou « moins bon ». Le choix dépend de l'application, du fil utilisé, des paramètres et des propriétés recherchées.

8. Que signifie la basicité d'un flux SAW ?

La basicité est un indicateur utilisé pour décrire la composition chimique globale de certains flux et leur comportement métallurgique. Elle est souvent reliée à la capacité du système à produire un métal fondu présentant certaines propriétés de propreté et de ténacité.

Un flux plus basique peut être recherché dans des fabrications exigeant une bonne résilience, mais la valeur de basicité ne permet pas à elle seule de prévoir toutes les performances du couple fil-flux.

Les méthodes de calcul peuvent varier et les résultats doivent être interprétés avec les données du fabricant et les essais de classification du produit.

9. Pourquoi faut-il choisir un couple fil-flux ?

En SAW, les propriétés du dépôt ne proviennent pas uniquement du fil. Le flux peut influencer les réactions dans le bain et donc la composition finale, les propriétés mécaniques et le comportement opératoire de la soudure.

Il faut donc considérer le couple fil-flux comme une combinaison technique. Un fil donné peut produire des résultats différents selon le flux avec lequel il est utilisé, et inversement.

Cette logique rejoint le principe général de sélection du métal d'apport : matériau, propriétés recherchées, service et procédé doivent rester cohérents.

10. Comment les paramètres influencent-ils le comportement du flux ?

L'intensité, la tension, la vitesse d'avance, le diamètre du fil et la quantité de flux déposée influencent la géométrie du bain et les interactions entre le fil, le métal de base et le flux.

Une modification importante des paramètres peut changer la dilution, la pénétration, la forme du cordon et, avec certains flux, l'équilibre de certains éléments dans le métal fondu.

La hauteur de flux doit également rester suffisante pour couvrir correctement l'arc sans créer une quantité inutilement importante de produit à manipuler et récupérer.

11. Peut-on récupérer et réutiliser le flux non fondu ?

La partie du flux restée granulaire après le passage de l'arc peut souvent être récupérée, à condition qu'elle ne soit pas contaminée et que le fabricant autorise cette pratique.

La récupération doit éviter l'introduction de laitier concassé, poussières, huile, calamine ou autres corps étrangers. Les systèmes industriels peuvent inclure aspiration, tamisage et séparation des particules indésirables.

Le mélange entre flux neuf et flux récupéré doit suivre les règles prévues pour le produit et la fabrication. Une récupération mal maîtrisée peut modifier la granulométrie ou introduire des contaminants dans le procédé.

12. Comment stocker et conserver le flux SAW ?

Le flux doit être stocké dans un environnement sec, propre et protégé des contaminations. Les emballages fermés doivent être conservés dans les conditions recommandées et les produits ouverts doivent être protégés de l'humidité ambiante.

Les lots doivent rester identifiés afin d'éviter les mélanges entre références proches visuellement mais différentes sur le plan métallurgique ou opératoire.

Les principes communs de conservation sont présentés dans notre guide sur le stockage des consommables de soudage.

13. Pourquoi l'humidité doit-elle être surveillée ?

L'humidité absorbée par certains flux peut augmenter la quantité d'hydrogène introduite dans le procédé et modifier leur comportement. Cette question devient particulièrement importante pour les fabrications sensibles à la fissuration à froid ou soumises à de faibles niveaux d'hydrogène diffusible.

Les flux agglomérés peuvent demander des précautions spécifiques de stockage, de maintien ou de reconditionnement. Les températures et durées éventuelles de séchage ou de réétuvage ne doivent pas être improvisées.

Les instructions propres au produit doivent être suivies afin d'éviter de dégrader le flux ou de modifier ses caractéristiques.

14. Quel rôle joue le DMOS/WPS ?

Lorsqu'une fabrication est réalisée suivant un DMOS/WPS, le couple fil-flux utilisé doit respecter les conditions prévues par la procédure. La classification des consommables, le diamètre du fil et différents paramètres peuvent être encadrés.

Changer uniquement le flux tout en conservant le même fil ne doit donc pas être considéré comme une modification anodine. Les propriétés du dépôt et le comportement du procédé peuvent évoluer.

Avant toute substitution, il faut vérifier le domaine qualifié, les exigences du projet et les données de classification de la combinaison fil-flux.

15. Quelles erreurs éviter lors du choix d'un flux SAW ?

La première erreur consiste à choisir le flux indépendamment du fil. Le SAW doit être raisonné comme une combinaison dont les performances métallurgiques et opératoires sont validées ensemble.

Il faut également éviter de mélanger plusieurs références de flux, de récupérer un produit contaminé, de négliger l'humidité ou d'appliquer un cycle de séchage non prévu par le fabricant.

Enfin, rechercher uniquement une bonne apparence de cordon ou un détachement facile du laitier ne suffit pas. Les propriétés mécaniques, le niveau d'hydrogène, le matériau et les conditions de service restent déterminants.

FAQ : flux pour soudage SAW

Voici les réponses aux questions les plus fréquentes concernant les flux utilisés en soudage à l'arc submergé.

À quoi sert le flux en soudage SAW ?

Il recouvre l'arc, protège le bain, forme un laitier et influence le comportement opératoire. Selon sa formulation, il peut également participer aux échanges chimiques qui déterminent les propriétés du métal déposé.

Peut-on utiliser n'importe quel flux avec n'importe quel fil SAW ?

Non. Les performances doivent être évaluées pour la combinaison fil-flux. Un changement de flux peut modifier la composition, les propriétés mécaniques et le comportement du dépôt même si le fil reste identique.

Quelle différence entre flux fondu et flux aggloméré ?

Le flux fondu est obtenu par fusion puis fragmentation des matières premières. Le flux aggloméré est fabriqué à partir de constituants fins liés puis séchés ou cuits. Leur comportement vis-à-vis de l'humidité et leurs possibilités de formulation diffèrent.

Qu'est-ce qu'un flux SAW neutre ?

Dans les classifications qui utilisent cette notion, un flux neutre est conçu pour limiter certaines variations de composition du métal déposé lorsque les paramètres changent dans les conditions prévues par l'essai.

Peut-on récupérer le flux SAW après soudage ?

Le flux resté non fondu peut souvent être récupéré s'il reste propre et si cette pratique est autorisée pour le produit. Il doit être séparé du laitier, des poussières et des contaminants avant réutilisation.

Pourquoi faut-il garder le flux SAW au sec ?

Certains flux peuvent absorber de l'humidité, ce qui peut augmenter l'apport d'hydrogène et modifier leur comportement. Les conditions de stockage et de reconditionnement doivent suivre les recommandations du fabricant.

Peut-on mélanger deux flux SAW différents ?

Ce mélange ne doit pas être réalisé par commodité. Deux produits peuvent avoir des compositions et comportements très différents. La traçabilité doit permettre de conserver chaque référence correctement identifiée.

Le flux SAW influence-t-il les propriétés mécaniques ?

Oui, la combinaison fil-flux participe aux propriétés du métal déposé. Résistance, résilience et composition finale doivent être vérifiées pour le couple utilisé et dans les conditions prévues par la fabrication.

Ressources sur les flux SAW

Le choix et l'utilisation d'un flux doivent être vérifiés à partir de sa classification et de la documentation du fabricant. Les recommandations concernant fil associé, paramètres, stockage, récupération et éventuel reconditionnement sont propres au produit.

• Consommables de soudage : dossier général sur les électrodes, fils, baguettes, flux, stockage et traçabilité.
• Traçabilité en soudage : identification des consommables, lots et documents de fabrication.

Dans une fabrication qualifiée, la combinaison fil-flux et les paramètres utilisés doivent rester conformes au DMOS/WPS et aux exigences du projet.
