Essai de traction d'un joint soudé : principe et interprétation

L'essai de traction d'un joint soudé permet notamment de déterminer la résistance à la traction d'un assemblage et d'observer l'emplacement de la rupture. L'éprouvette est préparée selon une géométrie définie puis soumise à un effort croissant jusqu'à rupture afin d'évaluer le comportement mécanique global du joint dans des conditions contrôlées.

Dans le cas d'une traction transversale sur une soudure bout à bout, l'éprouvette est prélevée de manière que la soudure se trouve dans la zone sollicitée. La machine d'essai enregistre l'effort appliqué et permet de déterminer la résistance maximale atteinte avant rupture.

Cet essai fait partie des principaux essais destructifs en soudage. Il est notamment utilisé lors de certaines qualifications de modes opératoires, mais son interprétation doit toujours être réalisée selon la norme, le code ou la spécification applicable.

📚 Afficher le sommaire

1. Qu'est-ce qu'un essai de traction sur une soudure ?

L'essai de traction est un essai mécanique destructif au cours duquel une éprouvette est soumise à un effort de traction suivant son axe longitudinal. La charge augmente progressivement jusqu'à provoquer la rupture de l'éprouvette.

Sur un assemblage soudé, plusieurs configurations d'essai peuvent exister selon ce que l'on souhaite caractériser. La traction transversale d'une soudure bout à bout est particulièrement courante : l'axe de l'éprouvette traverse le joint et la soudure se trouve dans la partie sollicitée.

L'objectif n'est pas de reproduire exactement toutes les sollicitations qu'une construction rencontrera en service. L'essai fournit une mesure normalisée permettant de comparer le comportement de l'assemblage aux exigences prévues par le référentiel applicable.

2. Quel est l'objectif de l'essai de traction ?

L'objectif principal est de déterminer la résistance à la traction de l'assemblage soudé. Cette valeur correspond à la contrainte obtenue à partir de l'effort maximal supporté par l'éprouvette et de sa section initiale de référence.

L'essai permet également de relever l'emplacement de la rupture. Cette information complète la valeur mécanique obtenue et aide à situer la zone dans laquelle l'éprouvette a finalement cédé.

Dans le cadre d'une qualification, le résultat est ensuite comparé aux exigences du document applicable. La simple rupture de l'éprouvette n'est donc ni un échec ni une anomalie : elle constitue la fin normale d'un essai mené jusqu'à rupture.

3. Quel est le principe de l'essai ?

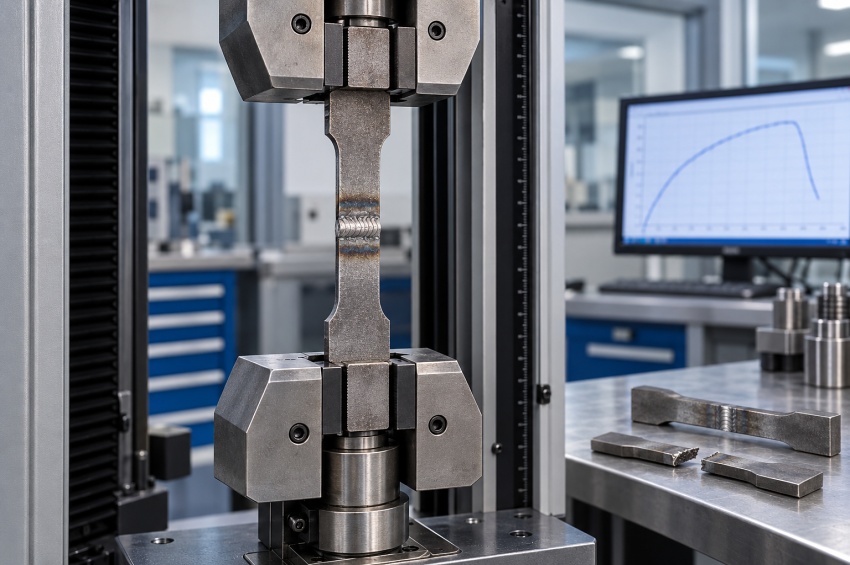

L'éprouvette est placée dans une machine de traction entre deux systèmes de serrage. La machine impose un déplacement ou une charge contrôlée qui crée un effort axial croissant dans la partie utile de l'éprouvette.

Au fur et à mesure de l'essai, la contrainte augmente. L'éprouvette commence par se déformer puis atteint une charge maximale avant de finir par rompre. Pour l'essai transversal d'un assemblage soudé, la valeur recherchée est notamment la résistance maximale supportée par la section considérée.

La procédure d'essai doit éviter autant que possible les sollicitations parasites. Un mauvais alignement ou un serrage incorrect peut introduire de la flexion et rendre le résultat moins représentatif d'une traction axiale.

4. Comment est préparée l'éprouvette ?

L'éprouvette est prélevée dans l'assemblage selon une position et une orientation définies. Dans une traction transversale, la soudure est disposée transversalement par rapport à l'axe longitudinal de l'éprouvette afin que l'effort traverse successivement les différentes zones de l'assemblage.

La préparation peut comprendre découpe, usinage et finition des surfaces. Les dimensions de la partie utile et des zones de serrage doivent respecter la méthode d'essai appliquée. La préparation doit également éviter d'endommager thermiquement ou mécaniquement l'éprouvette au point de modifier son comportement.

Selon la forme du produit et l'épaisseur de l'assemblage, la géométrie de l'éprouvette peut varier. Il faut donc utiliser les dimensions prévues par le référentiel plutôt que reproduire une forme d'éprouvette générique.

5. Comment se déroule l'essai sur la machine de traction ?

Avant l'essai, l'éprouvette est identifiée et ses dimensions nécessaires au calcul sont mesurées. Elle est ensuite centrée et serrée dans la machine afin que l'effort soit appliqué suivant son axe.

La charge est augmentée de manière contrôlée jusqu'à la rupture. La machine mesure l'effort appliqué et permet de relever la charge maximale atteinte. Selon l'équipement et l'objectif de l'essai, d'autres grandeurs peuvent également être enregistrées.

Après rupture, les deux parties de l'éprouvette sont examinées. Le laboratoire consigne notamment la valeur calculée de résistance à la traction et la localisation de la rupture par rapport au joint soudé.

6. Comment calcule-t-on la résistance à la traction ?

La résistance à la traction est généralement exprimée en mégapascals (MPa), unité équivalente au N/mm². Elle est obtenue en rapportant l'effort maximal supporté par l'éprouvette à sa section initiale de référence.

Par exemple, une force maximale ne peut pas être comparée directement entre deux éprouvettes de sections différentes. Le calcul de la contrainte permet de ramener le résultat à la section initiale et d'obtenir une grandeur mécanique comparable.

Le calcul réel doit utiliser les dimensions mesurées et les règles du référentiel d'essai. Il ne faut pas arrondir arbitrairement la section ou la charge lorsqu'un rapport de qualification exige une précision définie.

7. Pourquoi observe-t-on l'emplacement de la rupture ?

La valeur de résistance à la traction ne constitue qu'une partie du résultat. Après rupture, l'emplacement où l'éprouvette a cédé apporte une information complémentaire sur le comportement relatif des différentes zones traversées par l'effort.

Dans une éprouvette transversale, la rupture peut se produire dans le métal de base, dans le métal fondu ou dans une zone située à proximité de la soudure. La localisation doit être décrite conformément aux pratiques du laboratoire et aux exigences du référentiel utilisé.

Il faut toutefois éviter les conclusions trop rapides. Une rupture dans le métal de base ne prouve pas à elle seule que la soudure est parfaite, et une rupture dans le métal fondu ne signifie pas automatiquement que l'assemblage est non conforme. La décision dépend de la valeur obtenue et des critères d'acceptation applicables.

8. Où l'éprouvette peut-elle rompre ?

Un assemblage soudé est hétérogène : le métal de base, la zone affectée thermiquement et le métal fondu peuvent présenter des propriétés différentes. La zone de rupture dépend donc de la résistance locale de l'ensemble, mais aussi de la géométrie de l'éprouvette et de la distribution des contraintes.

Cette localisation est reportée avec le résultat de résistance. L'acceptabilité finale doit rester fondée sur le code, la norme de qualification ou la spécification du projet.

9. Quelles informations figurent dans le résultat d'essai ?

Un rapport d'essai doit assurer la traçabilité de l'éprouvette et permettre de comprendre comment le résultat a été obtenu. Le contenu exact dépend du laboratoire et du référentiel, mais plusieurs informations sont généralement indispensables.

On retrouve notamment l'identification de l'éprouvette, son origine, ses dimensions utiles, la charge maximale enregistrée, la résistance à la traction calculée et l'emplacement de la rupture. Les références de la méthode d'essai et les informations nécessaires à la traçabilité des équipements peuvent également être consignées.

Dans un dossier de qualification, ces données doivent pouvoir être reliées au coupon de soudage, au mode opératoire utilisé et aux autres examens ou essais réalisés sur le même assemblage.

10. Quel rôle joue la traction dans une qualification de soudage ?

L'essai de traction est fréquemment utilisé pour vérifier qu'un assemblage réalisé avec un mode opératoire donné atteint les propriétés mécaniques exigées. Il peut faire partie du programme d'essais associé à une QMOS / WPQR.

Un coupon de qualification est soudé dans des conditions définies, puis des éprouvettes sont prélevées aux emplacements prévus. Le programme peut également comprendre des essais de pliage, de résilience, de dureté, des examens métallographiques et des contrôles non destructifs selon le matériau et le référentiel.

La traction ne qualifie donc pas seule un mode opératoire. Elle constitue une pièce du dossier permettant de démontrer que la procédure produit un assemblage répondant aux exigences mécaniques retenues.

11. Que prévoit la norme ISO 4136 ?

ISO 4136:2022, intitulée « Essais destructifs des soudures sur matériaux métalliques — Essai de traction transversale », spécifie les dimensions des éprouvettes et le mode opératoire permettant de réaliser des essais de traction transversale sur des assemblages soudés bout à bout.

Son objectif est de déterminer la résistance à la traction ainsi que l'emplacement de la rupture. Elle s'applique aux matériaux métalliques sous différentes formes de produit comportant des assemblages soudés bout à bout.

La norme décrit la méthode d'essai ; les critères permettant de déclarer un résultat acceptable peuvent provenir d'un autre document, par exemple une norme de qualification, un code de construction ou une spécification contractuelle.

12. Quelle différence avec un essai de traction du métal de base ?

Un essai classique de traction sur matériau métallique cherche à déterminer les propriétés d'un matériau donné à partir d'une éprouvette représentative. La série ISO 6892 traite de ces essais généraux sur matériaux métalliques, dont ISO 6892-1 pour les essais à température ambiante.

La traction transversale d'un joint soudé examine au contraire un assemblage hétérogène. L'éprouvette traverse plusieurs zones : métal de base, zone affectée thermiquement et métal fondu. Le résultat caractérise donc le comportement global du joint dans cette configuration d'essai.

Il faut ainsi éviter d'assimiler automatiquement une valeur obtenue sur un joint soudé à l'ensemble des caractéristiques mécaniques d'un métal de base ou d'un métal fondu pris séparément.

13. Quelles erreurs peuvent fausser l'essai ?

Une première source d'erreur est la préparation de l'éprouvette. Une géométrie incorrecte, une section mal mesurée, un défaut introduit lors de l'usinage ou une identification insuffisante peuvent compromettre la fiabilité du résultat.

Le montage dans la machine est également important. Un mauvais alignement peut introduire une composante de flexion au lieu d'une traction essentiellement axiale. Les mors doivent maintenir correctement l'éprouvette sans provoquer une rupture artificielle liée au serrage.

Enfin, l'interprétation peut elle-même être erronée si l'on compare le résultat à une exigence qui ne correspond pas au matériau, au type de qualification ou à l'édition du référentiel réellement applicable.

14. Quelles sont les limites de l'essai de traction ?

L'essai de traction fournit une information essentielle sur la résistance mécanique globale de l'éprouvette, mais il ne permet pas à lui seul d'évaluer toutes les propriétés d'un joint soudé. Il ne remplace ni un essai de résilience, ni une mesure de dureté, ni un pliage, ni un examen métallographique.

Il ne constitue pas non plus une méthode de recherche générale des imperfections internes de la soudure. Les contrôles non destructifs répondent à d'autres objectifs et peuvent être associés aux essais mécaniques dans un programme de qualification ou de contrôle.

Enfin, le résultat concerne l'éprouvette testée dans les conditions prévues. Sa représentativité dépend du prélèvement, de la préparation et du respect du mode opératoire d'essai.

FAQ : essai de traction d'une soudure

Voici les réponses aux questions fréquentes concernant l'essai de traction appliqué aux assemblages soudés.

Que mesure un essai de traction sur une soudure ?

Il permet notamment de déterminer la résistance à la traction de l'éprouvette et d'observer l'emplacement de sa rupture. Dans une traction transversale, le résultat caractérise le comportement global du joint traversé par l'effort.

Pourquoi faut-il casser l'éprouvette ?

La rupture fait partie du principe de l'essai. La charge est augmentée jusqu'à rupture afin de connaître l'effort maximal supporté et de localiser la zone où l'éprouvette a cédé.

Dans quelle unité exprime-t-on la résistance à la traction ?

La résistance à la traction est généralement exprimée en mégapascals (MPa), équivalents à des N/mm².

Une rupture dans le métal de base signifie-t-elle que la soudure est conforme ?

Pas automatiquement. La localisation de la rupture est une information utile, mais la conformité dépend aussi de la valeur de résistance obtenue et des critères imposés par le référentiel applicable.

Une rupture dans le métal fondu signifie-t-elle que la soudure est mauvaise ?

Non, pas nécessairement. L'emplacement doit être consigné, mais la décision d'acceptation dépend des exigences applicables et de la résistance mesurée. Il faut interpréter le résultat dans son contexte.

Quelle norme concerne la traction transversale des soudures ?

ISO 4136:2022 concerne les essais destructifs des soudures sur matériaux métalliques et définit le mode opératoire de traction transversale destiné à déterminer la résistance à la traction et l'emplacement de la rupture d'un assemblage soudé bout à bout.

L'essai de traction remplace-t-il les CND ?

Non. La traction mesure une propriété mécanique sur une éprouvette détruite pendant l'essai. Les CND recherchent des indications ou imperfections sans rendre la pièce inutilisable. Les deux approches sont complémentaires.

Peut-on utiliser n'importe quelle forme d'éprouvette ?

Non. La géométrie, les dimensions et la position de prélèvement doivent respecter le référentiel d'essai applicable. Une éprouvette mal préparée peut modifier la répartition des contraintes et fausser le résultat.

Ressources sur l'essai de traction des soudures

Les dimensions des éprouvettes, le déroulement de l'essai et l'interprétation des résultats doivent être établis à partir des normes et spécifications applicables au projet. Les références suivantes permettent de replacer l'essai de traction des soudures dans son cadre normatif.

• ISO 4136:2022 : essais destructifs des soudures sur matériaux métalliques — essai de traction transversale.
• ISO 6892-1:2019 : matériaux métalliques — essai de traction à température ambiante.
• ISO 15614-1:2017 : qualification des modes opératoires de soudage pour le soudage à l'arc et aux gaz des aciers et le soudage à l'arc du nickel et de ses alliages.

Au 10 septembre 2026, ISO 15614-1:2017 reste l'édition internationale publiée et applicable de cette partie ; une troisième édition est en cours d'élaboration sous forme de projet ISO/DIS 15614-1. Pour une qualification réelle, il convient toujours de vérifier l'édition imposée par le contrat, le code ou le donneur d'ordre.
