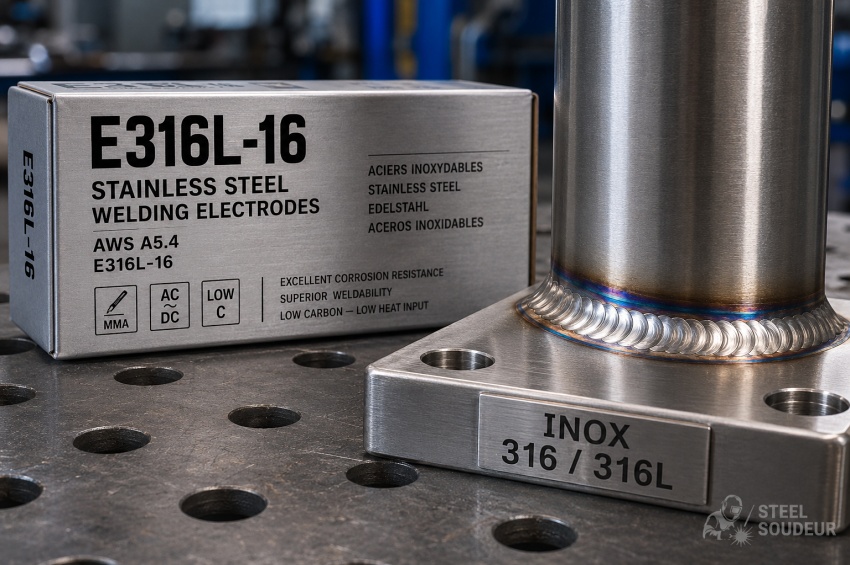

Électrode E316L-16 : soudage des inox 316 et 316L

L'électrode E316L-16 est une électrode inoxydable enrobée contenant du molybdène. Elle est principalement utilisée pour le soudage MMA des aciers inoxydables austénitiques de type 316 et 316L ainsi que de nuances de composition voisine lorsque les conditions de service correspondent aux propriétés du métal déposé.

Par rapport à une E308L-16 destinée aux inox de type 304/304L, la E316L-16 apporte du molybdène. Cet élément améliore la résistance à certaines formes de corrosion, notamment la corrosion par piqûres et par crevasses dans de nombreux environnements contenant des chlorures. La lettre L indique en outre une faible teneur en carbone.

Cette fiche détaille la signification de E316L-16, son intérêt métallurgique, ses applications, les positions, le courant et la polarité, les diamètres, les intensités indicatives, le nettoyage, le stockage et les différences avec les électrodes E308L-16 et E309L-16.

📚 Afficher le sommaire

1. Qu'est-ce qu'une électrode E316L-16 ?

La E316L-16 est une électrode enrobée inoxydable au molybdène destinée au soudage MMA. Le métal qu'elle dépose appartient à la famille austénitique chrome-nickel-molybdène et présente une faible teneur en carbone.

Elle est notamment utilisée pour assembler des aciers inoxydables de type 316 et 316L. Selectarc classe par exemple sa 20/10MBC en E316L-16 et la destine au soudage et au rechargement d'inox austénitiques Cr-Ni-Mo ainsi que de certains aciers plaqués de composition correspondante.

La E316L-16 n'est pas une électrode inox universelle. Son intérêt apparaît lorsque la composition du métal de base et les conditions de corrosion justifient un métal déposé contenant du molybdène.

2. Que signifie la désignation E316L-16 ?

Dans la désignation E316L-16, la lettre E indique une électrode. Le nombre 316 désigne une famille de composition inoxydable contenant du chrome, du nickel et du molybdène.

La lettre L signifie « low carbon » et indique une faible teneur en carbone du métal déposé. Cette limitation réduit la quantité de carbone disponible pour former des carbures de chrome dans certaines conditions thermiques.

Le suffixe -16 renseigne sur le type d'enrobage et les caractéristiques électriques de la classification. Les produits de cette famille sont couramment utilisables en courant continu électrode positive et en courant alternatif, selon les recommandations du fabricant.

3. Quel est le rôle du molybdène dans une E316L-16 ?

Le molybdène est l'une des principales différences entre les familles 304/308L et 316/316L. Il améliore notamment la résistance à certaines formes de corrosion localisée, en particulier la corrosion par piqûres et par crevasses dans de nombreux milieux contenant des chlorures.

Outokumpu classe les inox 316/316L parmi les aciers austénitiques Cr-Ni-Mo et indique que leur teneur en molybdène permet de répondre à des environnements demandant une résistance à la corrosion supérieure à celle des nuances Cr-Ni plus simples.

Le molybdène ne rend cependant pas le joint invulnérable. Concentration en chlorures, température, pH, géométrie des crevasses, oxygénation et état de surface restent déterminants pour le comportement réel en service.

4. Pourquoi utilise-t-on une version L à faible teneur en carbone ?

La variante L limite la teneur en carbone afin de réduire la tendance à la sensibilisation lors du cycle thermique de soudage. Une teneur élevée en carbone peut favoriser la précipitation de carbures de chrome aux joints de grains dans certaines plages de température.

Cette précipitation peut appauvrir localement les zones voisines en chrome et diminuer leur résistance à la corrosion intergranulaire. Le faible carbone réduit fortement ce risque dans les conditions normales de fabrication soudée.

L'emploi d'une E316L-16 ne remplace toutefois pas la maîtrise de l'apport thermique et de la température entre passes. La nuance du métal de base, son état métallurgique et le cycle thermique du joint restent eux aussi importants.

5. Quels inox peut-on souder avec une E316L-16 ?

La E316L-16 est principalement destinée aux inox 316 et 316L ainsi qu'à certaines nuances Cr-Ni-Mo proches lorsque la fiche du produit le prévoit. Selectarc cite notamment les nuances 316, 316L, 316Ti et plusieurs aciers inoxydables de composition voisine pour sa 20/10MBC.

Cette compatibilité doit toujours être vérifiée en fonction du matériau exact. Deux inox portant des désignations proches peuvent présenter des différences de carbone, de stabilisation ou de molybdène qui influencent le choix du métal d'apport.

Pour les assemblages avec un acier carbone ou fortement dissemblables, une E309L-16 ou une autre composition peut être plus adaptée. Le choix doit alors intégrer la dilution entre les matériaux de base et le métal d'apport.

6. La E316L-16 résiste-t-elle mieux à la corrosion ?

Par rapport à un métal déposé de type 308L, la présence de molybdène dans une E316L-16 améliore généralement la résistance à certaines corrosions localisées. C'est particulièrement vrai pour de nombreux environnements contenant des chlorures, où la famille 316/316L est souvent préférée à la famille 304/304L.

Outokumpu rappelle toutefois que la résistance à la corrosion d'un inox dépend à la fois de sa composition et de l'agressivité du milieu. Le molybdène augmente la résistance à la corrosion par piqûres, mais aucune nuance inoxydable ne peut être considérée comme universellement résistante.

Après soudage, l'état de surface compte également. Les oxydes thermiques, contaminations ou crevasses géométriques peuvent dégrader la tenue locale, même lorsque le métal d'apport a été correctement sélectionné.

7. Dans quelles positions peut-on souder avec une E316L-16 ?

Les électrodes E316L-16 sont couramment proposées pour plusieurs positions de soudage. Selon le produit et son diamètre, elles peuvent être utilisées à plat, en angle, en verticale montante et au plafond.

En position, le bain doit rester suffisamment maîtrisable. Un diamètre plus faible et une intensité réduite sont souvent privilégiés en verticale et au plafond afin de limiter le volume de métal liquide et l'apport thermique.

La position réellement autorisée doit être vérifiée sur la fiche du produit et dans le DMOS/WPS. Les conditions de soudage d'une E316L-16 ne doivent pas être extrapolées uniquement à partir du suffixe de classification.

8. Quel courant et quelle polarité utiliser avec une E316L-16 ?

Les E316L-16 sont couramment conçues pour fonctionner en courant continu électrode positive (DCEP ou DC+) ainsi qu'en courant alternatif (AC). La fiche Selectarc 20/10MBC indique par exemple DC+ et AC, avec une tension à vide d'environ 70 V mentionnée pour l'utilisation en alternatif.

Le courant continu électrode positive permet généralement un arc stable et constitue une configuration courante pour cette famille. L'AC peut être utilisé lorsque le produit et la source sont compatibles.

Le choix doit rester conforme à la documentation du fabricant. Un poste alternatif disposant d'une tension à vide insuffisante peut rencontrer des difficultés d'amorçage avec certaines électrodes inoxydables.

9. Quel diamètre d'électrode E316L-16 choisir ?

Les E316L-16 existent dans une gamme de diamètres adaptée aussi bien aux petits assemblages qu'aux travaux à plus fort dépôt. La Selectarc 20/10MBC est par exemple proposée de 1,6 à 5,0 mm.

Dans les travaux courants, les diamètres de 2,5, 3,2 et 4,0 mm sont particulièrement pratiques. Un diamètre réduit facilite le contrôle sur les faibles épaisseurs et dans les positions difficiles, tandis qu'un diamètre supérieur augmente le taux de dépôt.

Sur inox, le choix du diamètre doit aussi tenir compte de l'apport thermique. Utiliser une électrode inutilement grosse peut augmenter la déformation et la température entre passes sans apporter de bénéfice au joint.

10. Quel ampérage utiliser avec une E316L-16 ?

Le réglage dépend du diamètre, de la position et du produit. Le tableau suivant reprend les intensités moyennes publiées par Selectarc pour sa 20/10MBC E316L-16. Il s'agit de valeurs propres à ce produit et non d'ampérages universels pour toutes les E316L-16.

Ces valeurs constituent des repères de départ. La position, l'épaisseur du joint et la température entre passes peuvent nécessiter une adaptation, tout en restant dans les recommandations du fabricant et de la procédure.

11. Comment souder correctement avec une E316L-16 ?

Une E316L-16 se soude généralement avec un arc court et une progression régulière afin de limiter les projections et l'apport thermique. La surface doit être propre et dépourvue de contaminants avant amorçage.

Les outils utilisés pour préparer ou nettoyer le joint doivent être réservés à l'inox autant que possible. Une brosse ou un abrasif contaminé par de l'acier carbone peut déposer des particules ferreuses sur la surface et favoriser ensuite l'apparition de traces de corrosion.

Entre les passes, le laitier doit être totalement éliminé. Il faut également surveiller la température entre passes, car un échauffement excessif augmente les déformations et peut modifier les propriétés métallurgiques ou l'état de surface du joint.

12. Pourquoi la E316L-16 est-elle utilisée en chimie et dans l'alimentaire ?

Les inox 316/316L sont largement utilisés dans les industries chimiques, pétrochimiques, alimentaires et pharmaceutiques parce que leur combinaison chrome-nickel-molybdène offre une bonne résistance à de nombreux milieux de service et se prête à la fabrication d'équipements nettoyables.

Outokumpu cite notamment pour la famille 316/316L les équipements chimiques et pétrochimiques, l'industrie agroalimentaire, la pharmacie, les brides et les vannes. Selectarc mentionne également tuyaux, réservoirs et échangeurs de chaleur parmi les applications de sa E316L-16.

Le choix final doit rester lié au fluide réel, à sa concentration, à la température, aux méthodes de nettoyage et à la conception de l'équipement. Un inox 316L peut être très performant dans un milieu et insuffisant dans un autre.

13. Comment stocker et ressécher une E316L-16 ?

Les électrodes E316L-16 doivent être conservées dans un environnement sec, propre et protégé. Une reprise d'humidité excessive peut modifier le comportement de l'enrobage, l'amorçage et la qualité du dépôt.

Les conditions de resséchage varient selon le produit. Selectarc indique par exemple pour sa 20/10MBC un étuvage de 250 °C pendant 1 heure si nécessaire et une température maximale entre passes de 200 °C.

Ces valeurs ne doivent pas être appliquées automatiquement à une autre E316L-16. La température, la durée et le nombre éventuel de cycles doivent toujours provenir de la fiche du fabricant et des règles qualité de la fabrication.

14. Quelle différence entre E316L-16, E308L-16 et E309L-16 ?

La E308L-16 est principalement associée aux inox 304/304L. La E316L-16 ajoute du molybdène et correspond davantage aux inox 316/316L et aux applications nécessitant la résistance à la corrosion propre à cette famille.

La E309L-16 suit une autre logique : elle est plus fortement alliée en chrome et nickel et est notamment utilisée pour certains assemblages dissemblables entre inox et acier carbone ou comme couche de transition.

Ces électrodes ne constituent donc pas trois niveaux successifs de qualité. Elles correspondent à trois besoins métallurgiques différents. Consultez nos fiches sur l'E308L-16 et l'E309L-16 pour comparer leurs domaines d'emploi.

15. Quelles erreurs éviter avec une E316L-16 ?

La première erreur consiste à utiliser la E316L-16 comme une électrode inox universelle sous prétexte qu'elle contient du molybdène. Le consommable doit correspondre à la nuance du matériau, au niveau de corrosion attendu et aux conditions de service.

Il faut également éviter une surchauffe inutile. Les inox austénitiques présentent une dilatation thermique importante et dissipent moins rapidement la chaleur que les aciers carbone, ce qui favorise les déformations lorsque l'apport thermique est excessif.

Enfin, un bon métal d'apport ne compense pas une surface contaminée ou un état de finition médiocre. Nettoyage, décapage éventuel, passivation, conception du joint et maîtrise des crevasses peuvent être aussi importants que la classification de l'électrode pour la tenue à la corrosion.

FAQ : électrode E316L-16

Voici les réponses aux questions les plus fréquentes concernant le molybdène, les inox compatibles, le courant et les réglages d'une électrode E316L-16.

Peut-on souder de l'inox 316L avec une E316L-16 ?

Oui. C'est l'un de ses domaines d'emploi principaux. La composition du métal déposé est adaptée à la famille 316/316L lorsque les conditions de service et la procédure sont compatibles.

Pourquoi une E316L-16 contient-elle du molybdène ?

Le molybdène améliore notamment la résistance à la corrosion par piqûres et par crevasses dans de nombreux environnements chlorurés. C'est une différence essentielle avec une E308L-16.

Quel ampérage utiliser avec une E316L-16 de 2,5 mm ?

Selectarc indique une intensité moyenne de 70 A pour sa 20/10MBC de 2,5 mm. La valeur exacte doit cependant être adaptée au produit, au joint et à la position.

Quel ampérage utiliser avec une E316L-16 de 3,2 mm ?

Pour la Selectarc 20/10MBC de 3,2 mm, l'intensité moyenne publiée est de 100 A. Une autre E316L-16 peut demander un réglage différent.

Peut-on utiliser une E316L-16 en courant alternatif ?

Oui, de nombreux produits E316L-16 sont compatibles avec l'AC ainsi qu'avec le courant continu électrode positive. Il faut vérifier la fiche technique et les caractéristiques du poste.

La E316L-16 est-elle meilleure que la E308L-16 ?

Non. Elle possède une composition différente, notamment avec du molybdène. Elle est adaptée à d'autres nuances et conditions de corrosion ; il ne s'agit pas d'une version simplement « meilleure ».

La E316L-16 résiste-t-elle à l'eau de mer ?

Certains produits sont proposés pour des environnements marins, mais le 316L n'est pas immunisé contre les chlorures. Température, concentration, stagnation, crevasses et état de surface doivent être étudiés avant de conclure à la compatibilité.

Faut-il étuver une E316L-16 ?

Uniquement selon les instructions du fabricant. Pour sa 20/10MBC, Selectarc indique 250 °C pendant 1 heure si nécessaire. Cette valeur ne doit pas être transposée automatiquement à une autre marque.

Ressources sur l'électrode E316L-16

La compatibilité d'une E316L-16 doit être vérifiée avec la nuance exacte du métal de base et les conditions réelles de service. Les paramètres de soudage et de stockage doivent provenir de la documentation du produit utilisé.

• Selectarc – 20/10MBC E316L-16 : composition, matériaux soudables, applications, intensités moyennes et recommandations d'étuvage.
• Outokumpu – gamme Supra 316/316L : caractéristiques des inox Cr-Ni-Mo, rôle du molybdène et applications industrielles.
• Outokumpu – Corrosion resistance of stainless steel : influence du chrome, du molybdène, de l'environnement et de l'état de surface sur la corrosion des inox.

Pour un équipement soumis à une corrosion sévère, à une température particulière ou à des exigences sanitaires ou réglementaires, la sélection du métal d'apport doit être confirmée dans les documents de conception et le DMOS/WPS applicable.
