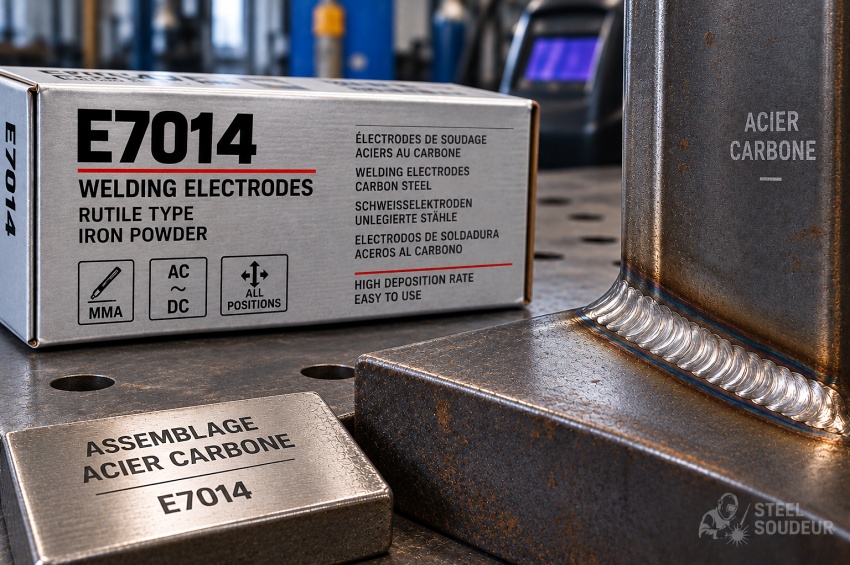

Électrode E7014 : caractéristiques, positions et applications

L'électrode E7014 est une électrode enrobée pour soudage MMA des aciers carbone. Son enrobage rutile contient de la poudre de fer, ce qui permet d'augmenter le taux de dépôt par rapport à une électrode rutile plus classique tout en conservant un comportement opératoire relativement facile.

Elle constitue ainsi un compromis intéressant entre polyvalence et productivité. Contrairement à la E7024, très orientée vers le haut rendement à plat et en soudure d'angle horizontale, la E7014 appartient à une classification toutes positions et peut donc être utilisée dans davantage de configurations lorsque le produit et le diamètre le permettent.

Cette fiche détaille la signification de E7014, son enrobage à poudre de fer, ses propriétés, les positions, le courant et la polarité, les diamètres, des plages d'ampérage constructeur, les techniques d'utilisation et les principales différences avec les E6013 et E7024.

📚 Afficher le sommaire

1. Qu'est-ce qu'une électrode E7014 ?

La E7014 est une électrode enrobée rutile à poudre de fer destinée au soudage MMA des aciers carbone. Elle combine une utilisation relativement souple avec un taux de dépôt supérieur à celui de nombreuses électrodes rutiles sans forte addition de poudre de fer.

Hobart décrit par exemple sa Hobart 14A E7014 comme une électrode toutes positions à base rutile avec addition de poudre de fer, conçue pour augmenter le taux de dépôt et la vitesse d'avance tout en conservant un arc stable et un laitier facile à retirer.

La E7014 est utilisée aussi bien en passe unique qu'en multipasses selon l'assemblage. Elle convient particulièrement aux fabrications où l'on souhaite gagner en productivité sans accepter les limitations de position d'une E7024.

2. Que signifie la désignation E7014 ?

Dans la désignation E7014, la lettre E indique une électrode. Les chiffres 70 correspondent à une classe de résistance minimale à la traction de 70 ksi, soit 70 000 psi et environ 490 MPa.

Le chiffre 1 indique une électrode destinée aux différentes positions prévues par la classification. Le dernier chiffre, 4, correspond à une famille d'enrobage de type poudre de fer - titania et aux caractéristiques électriques associées.

Il faut cependant éviter de lire le dernier chiffre séparément de l'ensemble de la classification. La désignation fournit des repères normatifs, tandis que les plages de courant, diamètres et comportements détaillés restent propres au produit du fabricant.

3. Quel est le type d'enrobage de la E7014 ?

La E7014 possède un enrobage de type rutile enrichi en poudre de fer. Le rutile, principalement constitué de dioxyde de titane dans cette famille d'enrobages, contribue à un arc stable, à un bon aspect de cordon et à un laitier généralement facile à éliminer.

La poudre de fer ajoutée dans l'enrobage fond pendant le soudage et rejoint le bain. Elle augmente ainsi la quantité de métal déposée sans que tout le dépôt provienne uniquement de l'âme métallique de l'électrode.

Cette formulation explique pourquoi la E7014 peut offrir davantage de productivité qu'une rutile classique tout en restant plus polyvalente en position qu'une électrode à très haut rendement comme la E7024.

4. Quel est le rôle de la poudre de fer dans une E7014 ?

La poudre de fer augmente le rendement et le taux de dépôt de l'électrode. Une partie de l'enrobage devient donc elle-même une source de métal apporté pendant le soudage.

Hobart indique pour sa 14A que l'addition de poudre de fer permet d'augmenter le taux de dépôt et la vitesse de déplacement. ESAB présente également sa Sureweld 7014 comme une électrode destinée aux travaux demandant un rendement supérieur à celui d'une rutile plus classique.

Cette amélioration de la productivité reste toutefois inférieure à la logique d'une E7024 spécialement conçue pour le haut rendement. La E7014 cherche davantage un équilibre entre dépôt, facilité d'emploi et possibilité de souder dans plusieurs positions.

5. Quelles sont les principales caractéristiques d'une E7014 ?

La E7014 est appréciée pour son arc stable, son laitier généralement facile à détacher, son aspect de cordon régulier et son rendement supérieur à celui d'une électrode rutile classique. Elle est souvent considérée comme une électrode relativement agréable à utiliser.

La classification correspond à une classe minimale de résistance à la traction de 70 ksi. Hobart publie par exemple pour sa 14A une résistance typique d'environ 543 MPa et une limite d'élasticité typique d'environ 479 MPa.

Ces valeurs sont propres au produit et ne doivent pas être généralisées à toutes les E7014. Lorsque des propriétés mécaniques précises sont imposées, la fiche technique et les certificats du lot utilisé doivent être vérifiés.

6. À quels travaux la E7014 est-elle adaptée ?

La E7014 convient à de nombreux assemblages courants sur acier lorsque sa classe mécanique, ses positions et son comportement correspondent aux besoins. Hobart cite notamment les châssis, tôles épaisses et bases de machines parmi les applications de sa 14A.

Elle peut être intéressante pour les fabrications répétitives, les cordons d'angle, les assemblages de tôles et certaines pièces mécano-soudées où l'on souhaite déposer davantage de métal qu'avec une E6013 sans passer à une électrode limitée aux positions favorables.

Le choix doit toutefois rester cohérent avec le matériau et les propriétés demandées au joint. Une facilité d'emploi ou un bon rendement ne remplace jamais la compatibilité métallurgique.

7. Dans quelles positions peut-on souder avec une E7014 ?

Le chiffre 1 de la classification indique une électrode destinée aux différentes positions de soudage. Les E7014 sont donc classées toutes positions, contrairement aux E7024 dont l'emploi est principalement limité au soudage à plat et aux soudures d'angle horizontales.

Hobart indique pour sa 14A une utilisation à plat, en horizontal, en verticale et au plafond. Le fabricant fournit également des conseils opératoires distincts pour la verticale montante, la verticale descendante et le plafond.

La possibilité de souder dans toutes les positions ne signifie pas que tous les diamètres se manipulent aussi facilement. Les gros diamètres et les intensités élevées restent plus difficiles à contrôler lorsque la gravité agit directement sur le bain.

8. Quel courant et quelle polarité utiliser avec une E7014 ?

La E7014 est une classification particulièrement souple sur le plan électrique. De nombreux produits sont compatibles avec le courant alternatif (AC), le courant continu électrode positive (DCEP) et le courant continu électrode négative (DCEN).

Hobart indique explicitement AC, DCEP et DCEN pour sa 14A. Cette polyvalence facilite l'utilisation sur des postes MMA très différents et permet d'adapter le comportement de l'arc aux conditions de travail.

Il faut toutefois toujours vérifier la fiche du produit utilisé. La classification autorise certaines configurations générales, mais la recommandation fabricant reste la référence pratique pour le réglage du poste.

9. Quel diamètre d'électrode E7014 choisir ?

Le diamètre dépend de l'épaisseur, du joint, de la position et du taux de dépôt recherché. Les diamètres de 2,4 ou 2,5 mm, 3,2 mm, 4,0 mm et 4,8 mm sont proposés dans différentes gammes E7014.

Un petit diamètre facilite le contrôle du bain sur les faibles épaisseurs et dans les positions difficiles. Les diamètres supérieurs permettent d'augmenter le dépôt mais demandent davantage d'intensité et deviennent moins pratiques en verticale ou au plafond.

Pour une production répétitive à plat, un diamètre de 4,0 mm peut être intéressant lorsque le poste et l'épaisseur le permettent. Pour les petits assemblages ou le travail en position, 2,5 ou 3,2 mm offrent généralement davantage de contrôle.

10. Quel ampérage utiliser avec une E7014 ?

L'intensité varie selon le diamètre et le produit. Le tableau suivant reprend les plages recommandées par Hobart pour sa Hobart 14A E7014. Ces valeurs constituent un exemple constructeur et ne doivent pas être appliquées automatiquement à toutes les E7014.

Le réglage doit ensuite être adapté à la position et au joint. Une verticale ou un plafond demandent généralement davantage de maîtrise du bain qu'une soudure à plat et peuvent conduire à travailler dans la partie basse de la plage autorisée.

11. Comment utiliser correctement une E7014 ?

La E7014 se travaille généralement avec un arc court. Hobart recommande par exemple pour sa 14A une longueur d'arc courte, de l'ordre de 3 mm ou moins, afin de conserver un fonctionnement stable et un bon aspect de cordon.

À plat, une légère inclinaison de l'électrode dans le sens d'avance permet de guider le bain. En verticale montante ou au plafond, une petite oscillation ou un mouvement contrôlé peut être utilisé pour soutenir le métal fondu.

La présence de poudre de fer favorise un dépôt plus important, mais cela impose aussi de surveiller le volume du bain. Une intensité excessive ou une progression trop lente peuvent créer un cordon trop bombé ou difficile à contrôler.

12. Quelle pénétration obtient-on avec une E7014 ?

La E7014 est généralement associée à une pénétration légère à modérée. Hobart présente d'ailleurs ses électrodes 7014 comme adaptées aux applications de fort dépôt demandant une pénétration légère et une vitesse d'avance supérieure.

Cette caractéristique la distingue clairement des électrodes cellulosiques comme la E6010, dont l'arc est beaucoup plus creusant. La E7014 cherche davantage à produire un cordon régulier avec un taux de dépôt intéressant qu'à maximiser la pénétration.

La profondeur réelle reste influencée par l'intensité, la polarité, l'angle, la vitesse d'avance et la préparation du joint. Une pénétration légère ne dispense donc jamais de vérifier la fusion des lèvres lorsque celle-ci est essentielle à la résistance de l'assemblage.

13. Comment stocker et ressécher les électrodes E7014 ?

Les E7014 doivent être conservées dans un endroit sec, propre et tempéré. Une exposition prolongée à une forte humidité peut dégrader le comportement de l'enrobage et modifier l'amorçage, le laitier ou l'aspect du cordon.

Hobart recommande pour sa 14A un stockage entre 20 et 40 °C avec une humidité relative inférieure à 50 %, ou un maintien entre environ 38 et 49 °C. Pour un reconditionnement, le fabricant indique 121 à 149 °C pendant une heure à température.

Ces valeurs sont spécifiques à ce produit. Elles ne doivent pas être appliquées automatiquement à une autre E7014 : les recommandations du fabricant et les procédures de l'atelier restent prioritaires.

14. Quelle différence entre E7014, E6013 et E7024 ?

La E6013 est une électrode rutile très polyvalente et facile d'emploi, souvent choisie pour les travaux courants. La E7014 reprend cette logique de facilité mais ajoute de la poudre de fer afin d'augmenter le dépôt et appartient à une classe mécanique 70 ksi.

La E7024 pousse beaucoup plus loin la logique de rendement avec un enrobage épais très riche en poudre de fer, mais au prix d'une limitation importante des positions. Elle est surtout destinée au soudage à plat et aux soudures d'angle horizontales.

La E7014 constitue donc un compromis entre ces deux familles : plus productive qu'une rutile classique, mais plus polyvalente en position qu'une E7024. Consultez nos fiches sur l'E6013 et l'E7024 pour comparer leurs usages en détail.

15. Quelles erreurs éviter avec une E7014 ?

Une première erreur consiste à la considérer comme une E7024 toutes positions. La E7014 contient bien de la poudre de fer, mais son niveau de rendement et son comportement ne sont pas identiques à ceux d'une électrode spécialement conçue pour le haut dépôt à plat.

Il faut également éviter d'utiliser une intensité excessive uniquement pour augmenter la productivité. Un bain trop volumineux devient difficile à contrôler et peut favoriser les défauts de forme, les morsures ou une mauvaise maîtrise du joint.

Enfin, la facilité d'emploi ne doit pas masquer les exigences du projet. Lorsque la fabrication impose une procédure qualifiée, la classification, le diamètre, le courant et les positions doivent correspondre au DMOS/WPS et aux propriétés requises.

FAQ : électrode E7014

Voici les réponses aux questions les plus fréquentes concernant la poudre de fer, les positions, le courant et les réglages d'une électrode E7014.

La E7014 est-elle une électrode rutile ?

Oui. Elle appartient à une famille d'enrobage de type rutile enrichi en poudre de fer. Cette addition permet d'augmenter le taux de dépôt tout en conservant un comportement opératoire relativement facile.

Peut-on souder en verticale avec une E7014 ?

Oui. La E7014 est classée toutes positions et certains produits sont explicitement prévus pour la verticale montante ou descendante. Le diamètre et l'intensité doivent néanmoins être adaptés au contrôle du bain.

Quel ampérage utiliser avec une E7014 de 2,4 mm ?

À titre d'exemple, Hobart indique 70 à 90 A pour sa 14A E7014 de 2,4 mm. Une autre électrode de même classification peut avoir une plage différente.

Quel ampérage utiliser avec une E7014 de 3,2 mm ?

Pour la Hobart 14A de 3,2 mm, la plage recommandée est de 120 à 145 A. Le réglage doit ensuite être adapté au joint et à la position.

Peut-on utiliser une E7014 en courant alternatif ?

Oui. De nombreux produits E7014 fonctionnent en AC ainsi qu'en DCEP et DCEN. La fiche technique du produit utilisé doit toutefois être vérifiée.

La E7014 dépose-t-elle plus de métal qu'une E6013 ?

Oui, sa poudre de fer permet généralement d'augmenter le taux de dépôt. Le gain réel dépend toutefois du produit, du diamètre, du courant et de la technique de soudage.

La E7014 est-elle aussi productive qu'une E7024 ?

En général non. La E7024 est beaucoup plus spécialisée dans le haut rendement, mais elle est aussi nettement plus limitée en position. La E7014 recherche davantage un compromis entre rendement et polyvalence.

Faut-il étuver une E7014 ?

Seulement selon les recommandations du fabricant. Hobart indique par exemple pour sa 14A un reconditionnement entre 121 et 149 °C pendant une heure. Cette valeur n'est pas universelle.

Ressources sur l'électrode E7014

Les caractéristiques d'une E7014 doivent être vérifiées à partir de la fiche technique du produit réellement utilisé. Les courants, les conditions de stockage et les performances de dépôt peuvent varier d'une formulation à l'autre.

• Hobart Filler Metals – Hobart 14A E7014 : positions, AC/DC±, diamètres, plages d'intensité, technique et conditions de stockage.
• voestalpine Böhler Welding – Phoenix SH Multifer 130 E7014 : exemple d'électrode rutile à haut rendement et poudre de fer avec données de récupération du métal déposé.
• ESAB – Sureweld 7014 : exemple E7014 avec courant, propriétés mécaniques, efficacité et taux de dépôt.

Pour une fabrication soumise à un DMOS/WPS ou à des exigences mécaniques particulières, la classification et les paramètres du consommable doivent rester conformes aux documents applicables au projet.
