Micrographie et examen métallographique d'une soudure

La micrographie d'une soudure, ou examen métallographique microscopique, utilise un grossissement plus important que la macrographie afin d'étudier la microstructure des différentes zones de l'assemblage. Elle peut aider à caractériser des transformations métallurgiques, la morphologie des grains, certaines phases ou d'autres particularités liées au cycle thermique du soudage.

L'échantillon est prélevé, préparé par ponçage et polissage puis généralement soumis à une attaque adaptée au matériau avant observation au microscope. Cette préparation permet de rendre visibles des structures qui ne peuvent pas être interprétées correctement sur une coupe brute.

Comme la macrographie, la micrographie nécessite un prélèvement et une préparation irréversible de l'échantillon. Elle appartient donc aux essais destructifs en soudage, même si l'objectif est ici d'observer la structure du métal plutôt que de rompre mécaniquement une éprouvette.

📚 Afficher le sommaire

1. Qu'est-ce qu'une micrographie de soudure ?

La micrographie est l'observation d'une surface métallographique préparée à l'aide d'un microscope. Le grossissement utilisé permet d'étudier des détails beaucoup plus fins que ceux visibles à l'œil nu ou lors d'un examen macrographique.

Dans un assemblage soudé, l'examen peut concerner le métal de base, la zone affectée thermiquement, la ligne de fusion ou le métal fondu. Chacune de ces régions a subi une histoire thermique différente et peut donc présenter une microstructure particulière.

L'examen métallographique ne consiste pas simplement à « regarder de près » une soudure. La qualité du résultat dépend de la coupe, du polissage, de l'attaque, du grossissement choisi et de l'expérience nécessaire pour interpréter correctement les structures observées.

2. À quoi sert l'examen métallographique d'une soudure ?

L'objectif est de caractériser la microstructure produite dans les différentes zones de l'assemblage. Selon le matériau, l'examen peut mettre en évidence des variations de taille de grain, des transformations de phase, des structures de solidification ou d'autres particularités métallurgiques.

Ces observations peuvent aider à comprendre pourquoi une zone présente une dureté, une ductilité ou une ténacité différente du métal de base. Elles peuvent aussi servir à comparer plusieurs conditions de soudage, traitements thermiques ou états métallurgiques.

La micrographie peut également contribuer à l'analyse d'une anomalie ou d'une rupture, mais elle ne fournit pas à elle seule toutes les causes d'un problème. Les observations doivent être rapprochées des conditions de soudage, du matériau, des essais mécaniques et des autres examens disponibles.

3. Comment est prélevé l'échantillon ?

L'échantillon doit être prélevé dans une zone représentative de ce que l'on souhaite étudier. Pour examiner l'ensemble du joint, une coupe transversale est couramment utilisée afin de traverser le métal de base, la ZAT, la ligne de fusion et le métal fondu.

Le prélèvement doit limiter les échauffements, déformations et modifications susceptibles d'altérer la microstructure d'origine. Une découpe trop agressive peut créer localement une nouvelle zone thermiquement affectée ou produire une déformation plastique qui gênera l'observation.

L'identification et l'orientation de la coupe sont également essentielles. Une micrographie n'a de valeur que si l'on sait précisément de quelle partie du joint provient la zone observée.

4. Comment préparer une éprouvette métallographique ?

La préparation commence généralement par le dressage puis le ponçage progressif de la surface avec des abrasifs de granulométrie de plus en plus fine. Cette étape élimine les dommages liés à la découpe et réduit progressivement les rayures.

Le polissage permet ensuite d'obtenir une surface suffisamment plane et réfléchissante pour l'observation. Pour un examen micrographique, la qualité de finition doit être supérieure à celle nécessaire pour de nombreuses observations macroscopiques.

Chaque étape doit éliminer les traces de la précédente sans introduire de nouveaux artefacts. Une préparation insuffisante peut laisser des rayures, des arrachements ou des déformations superficielles susceptibles d'être confondus avec des caractéristiques métallurgiques réelles.

5. Pourquoi réalise-t-on une attaque métallographique ?

Après polissage, une surface métallique peut apparaître uniforme et ne pas révéler clairement les grains ou les différentes structures. Une attaque métallographique adaptée crée un contraste en réagissant différemment avec certaines zones de la microstructure.

Le choix du réactif dépend du matériau et de ce que l'on cherche à mettre en évidence. La concentration, la durée d'attaque et la température peuvent influencer fortement le résultat. Une attaque trop courte peut être insuffisante ; une attaque excessive peut au contraire masquer des détails.

Les réactifs métallographiques peuvent présenter des risques chimiques importants. Leur préparation et leur emploi nécessitent les équipements de protection, la ventilation et les procédures correspondant aux produits réellement utilisés.

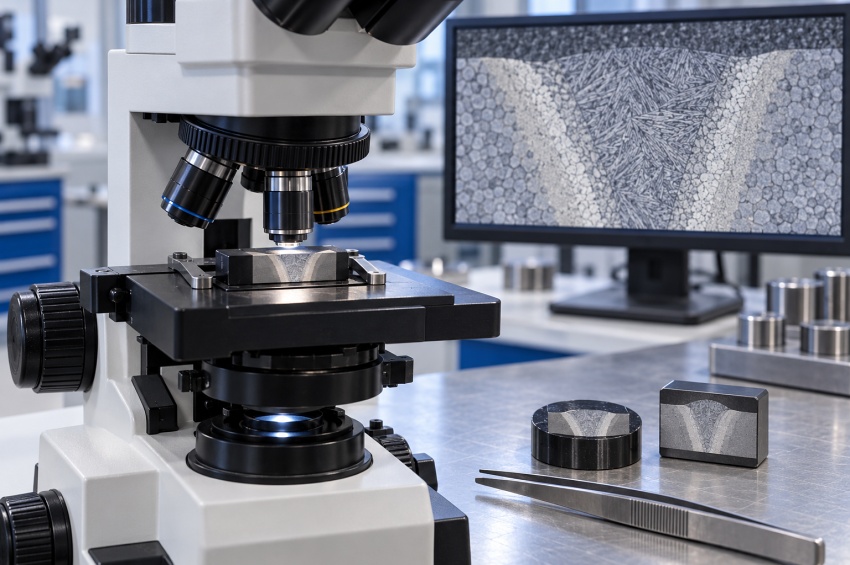

6. Comment se déroule l'observation au microscope ?

La surface préparée est examinée avec un microscope métallographique à différents grossissements. Un faible grossissement permet d'abord de se repérer dans le joint, puis des grossissements plus importants sont utilisés pour étudier les zones d'intérêt.

L'éclairage, la mise au point, le contraste et la qualité de la préparation influencent directement la lisibilité. Lorsque des images doivent être comparées ou mesurées, le grossissement et l'échelle doivent être documentés.

L'interprétation exige de connaître le matériau et son histoire thermique. Une même apparence ne peut pas être attribuée automatiquement à une phase ou à un mécanisme précis sans tenir compte de la composition, de l'attaque utilisée et des autres informations disponibles.

7. Quelles zones d'une soudure peut-on examiner ?

Un joint soudé comporte plusieurs régions ayant subi des cycles thermiques très différents. La micrographie permet de comparer leur structure à une échelle fine.

La largeur de ces zones varie avec le matériau, l'épaisseur, le procédé et les paramètres utilisés. L'examen doit donc être situé précisément sur la coupe avant de comparer les microstructures.

8. Que peut montrer la micrographie dans la ZAT ?

La zone affectée thermiquement a été chauffée à des températures suffisantes pour modifier sa microstructure sans atteindre la fusion. Les transformations observées dépendent fortement du matériau et de la température maximale atteinte localement.

Sur certains aciers, différentes parties de la ZAT peuvent présenter un grossissement ou un affinage du grain, des structures plus dures après refroidissement ou des zones revenues ou adoucies. D'autres alliages répondent différemment au cycle thermique.

La micrographie permet donc de visualiser l'hétérogénéité interne de cette zone. Elle aide à relier des variations de propriétés mécaniques aux transformations réellement présentes dans le matériau.

9. Que peut-on observer dans le métal fondu ?

Le métal fondu passe par un état liquide puis se solidifie. Sa microstructure porte donc les traces de cette solidification et des cycles thermiques provoqués par les passes suivantes dans un assemblage multipasse.

L'examen peut montrer l'orientation générale des structures de solidification, des différences entre zones remises en température par une passe ultérieure ou certaines particularités liées à la composition du métal déposé.

L'interprétation dépend du procédé, du métal d'apport, de la dilution avec le métal de base et de la vitesse de refroidissement. Une image micrographique doit donc toujours être replacée dans les conditions réelles de réalisation de la soudure.

10. Quel lien existe entre cycle thermique et microstructure ?

Le soudage produit un chauffage très localisé suivi d'un refroidissement dont la vitesse varie selon la distance au bain, l'épaisseur, le matériau et les conditions de fabrication. Chaque zone subit ainsi un cycle thermique différent.

L'apport thermique en soudage, la vitesse de déplacement, le préchauffage, la température entre passes et la capacité de la pièce à évacuer la chaleur influencent ce cycle et peuvent donc modifier les structures obtenues.

C'est l'un des grands intérêts de la métallographie appliquée au soudage : elle permet d'observer directement les conséquences métallurgiques de paramètres qui, pendant l'opération, sont exprimés sous forme de courant, tension, vitesse ou température.

11. Quelle différence entre macrographie et micrographie ?

La macrographie d'une soudure donne une vision globale de la section à l'œil nu ou sous faible grossissement. Elle est particulièrement adaptée pour examiner la géométrie du joint, la pénétration, la fusion et l'organisation des passes.

La micrographie utilise une préparation plus fine et des grossissements supérieurs afin d'étudier la structure interne des différentes zones. Elle permet d'observer des détails qui ne sont pas accessibles à l'échelle macroscopique.

Les deux examens sont complémentaires : la macrographie situe les grandes zones et la géométrie du joint, tandis que la micrographie approfondit l'analyse métallurgique à l'intérieur de ces zones.

12. Quel lien existe entre microstructure et dureté ?

La dureté dépend en partie de la microstructure du matériau. Lorsqu'un cycle thermique transforme localement la structure d'un acier ou d'un alliage, une variation de dureté peut apparaître dans la même zone.

La métallographie et les essais de dureté sont donc souvent complémentaires. La micrographie montre la structure présente, tandis qu'une série d'empreintes permet de mesurer quantitativement la dureté dans le métal de base, la ZAT et le métal fondu.

Il faut néanmoins éviter d'identifier une microstructure uniquement à partir d'une valeur de dureté. Des matériaux ou structures différents peuvent produire des valeurs proches ; l'interprétation doit combiner les observations disponibles.

13. Que prévoit la norme ISO 17639:2022 ?

ISO 17639:2022 concerne les essais destructifs des soudures sur matériaux métalliques et traite des examens macroscopique et microscopique des assemblages soudés. Elle donne des recommandations pour la préparation des éprouvettes, les modes opératoires d'examen et leurs principaux objectifs.

La norme encadre notamment l'identification de l'éprouvette, sa préparation et la réalisation de l'examen afin d'obtenir des observations reproductibles et correctement documentées.

Elle ne fournit pas nécessairement tous les critères permettant de déclarer une fabrication conforme. Lorsqu'un examen métallographique est imposé par une qualification, un code ou une spécification, les exigences du document applicable doivent être utilisées avec la méthode d'examen.

14. Quelles sont les limites et précautions de la micrographie ?

Comme la macrographie, la micrographie reste un examen local. Une petite zone observée au microscope ne représente pas automatiquement toute la longueur ni toute l'épaisseur d'un assemblage soudé.

La préparation peut également introduire des artefacts : rayures, arrachements, déformations, contamination ou attaque excessive. Ces défauts de préparation peuvent être confondus avec des caractéristiques réelles si l'observation n'est pas maîtrisée.

Enfin, l'identification métallurgique demande de la prudence. Une microstructure doit être interprétée en connaissant la nuance, l'état du matériau, le procédé, le cycle thermique et le réactif employé. Une photographie seule, sortie de son contexte, ne suffit généralement pas à établir une conclusion complète.

FAQ : micrographie et métallographie des soudures

Voici les réponses aux questions fréquentes concernant l'examen métallographique microscopique des assemblages soudés.

Quelle différence entre macrographie et micrographie ?

La macrographie observe la géométrie générale d'une coupe à l'œil nu ou sous faible grossissement. La micrographie utilise un grossissement plus important pour étudier la microstructure des différentes zones du joint.

Pourquoi faut-il polir l'échantillon avant observation ?

Le polissage élimine progressivement les rayures et déformations superficielles afin d'obtenir une surface suffisamment plane et propre pour observer la microstructure sans la confondre avec des artefacts de préparation.

Pourquoi attaque-t-on chimiquement une coupe métallographique ?

L'attaque crée un contraste entre certains grains, phases ou zones métallurgiques. Sans attaque adaptée, une surface parfaitement polie peut rester trop uniforme pour révéler clairement la structure recherchée.

Peut-on voir la ZAT au microscope ?

Oui. La micrographie permet d'examiner les transformations présentes dans différentes parties de la ZAT et de les comparer au métal de base et au métal fondu.

La micrographie permet-elle d'identifier la martensite ?

Une préparation et une attaque adaptées peuvent révéler des structures compatibles avec une transformation martensitique, mais l'identification doit être réalisée avec prudence en tenant compte du matériau, du grossissement, de la méthode métallographique et, si nécessaire, d'autres examens complémentaires.

La micrographie mesure-t-elle la dureté ?

Non. Elle permet d'observer la microstructure. La dureté est mesurée séparément à l'aide d'un essai comme Vickers. Les deux méthodes peuvent ensuite être rapprochées pour mieux interpréter une zone du joint.

La micrographie est-elle un essai destructif ?

Oui. L'échantillon doit normalement être prélevé, sectionné et préparé de manière irréversible avant observation. Il ne peut donc plus reprendre son rôle initial dans la pièce.

Quelle norme concerne la micrographie des soudures ?

ISO 17639:2022 traite des examens macroscopiques et microscopiques des assemblages soudés sur matériaux métalliques et donne des recommandations pour la préparation des éprouvettes et la réalisation de l'examen.

Ressources sur la micrographie des soudures

La préparation métallographique et l'interprétation doivent être adaptées au matériau et à l'objectif de l'examen. Pour les assemblages soudés, ISO 17639 constitue la référence internationale spécifique aux examens macroscopiques et microscopiques.

• ISO 17639:2022 : essais destructifs des soudures sur matériaux métalliques — examens macroscopique et microscopique des assemblages soudés.

ISO 17639:2022 est l'édition internationale publiée au moment de la rédaction de cette fiche. Lorsqu'un examen métallographique est imposé dans un cadre contractuel ou réglementé, les documents applicables au projet déterminent les prélèvements, les zones à examiner et les éventuels critères d'acceptation.
