Macrographie d'une soudure : préparation, observation et interprétation

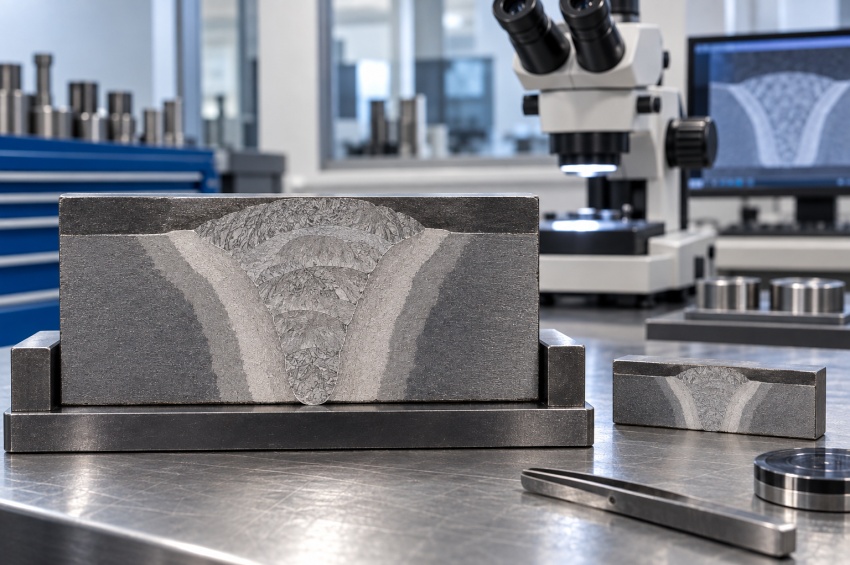

La macrographie d'une soudure consiste à préparer une coupe transversale du joint afin d'observer sa géométrie et ses principales zones. Après découpe, préparation de surface et attaque adaptée, la section peut rendre visibles la pénétration, la fusion, les différentes passes, la zone affectée thermiquement ainsi que certaines imperfections présentes dans l'assemblage.

Contrairement à un contrôle réalisé directement sur une pièce en service, la macrographie nécessite de prélever ou de découper un échantillon. Elle appartient donc à la famille des essais destructifs en soudage, même si son objectif principal est l'observation et non la rupture mécanique de l'éprouvette.

La qualité de l'examen dépend fortement de la préparation de la coupe. Une surface mal dressée, trop rayée ou une attaque mal adaptée peut masquer des détails ou créer une image difficile à interpréter. La macrographie doit donc être réalisée selon une procédure maîtrisée et replacée dans le contexte du matériau et du joint étudié.

📚 Afficher le sommaire

1. Qu'est-ce qu'une macrographie de soudure ?

Une macrographie est l'examen d'une section préparée d'un assemblage soudé à l'œil nu ou avec un faible grossissement. Elle permet d'obtenir une vision globale du joint et de distinguer les principales zones créées par l'opération de soudage.

La section est généralement prélevée perpendiculairement à l'axe du cordon lorsque l'objectif est d'observer la forme du joint en coupe. Elle est ensuite préparée mécaniquement puis, selon le matériau et l'objectif, soumise à une attaque destinée à créer un contraste entre les différentes zones.

La macrographie ne cherche pas à observer les grains ou les phases métallurgiques avec le niveau de détail d'un microscope. Son intérêt principal est la géométrie d'ensemble et la répartition des zones visibles à l'échelle macroscopique.

2. À quoi sert une macrographie ?

L'examen permet notamment de vérifier la forme du cordon, la pénétration, la fusion avec les bords du joint, l'organisation des passes et l'étendue approximative de la zone affectée thermiquement.

Il peut également révéler certaines imperfections lorsqu'elles interceptent le plan de coupe : manque de fusion, manque de pénétration, cavité, inclusion ou fissure selon leur position et leur taille. Une seule coupe ne peut cependant pas démontrer l'absence d'imperfections dans l'ensemble d'un cordon.

La macrographie est donc particulièrement intéressante pour analyser un coupon d'essai, comparer des paramètres de soudage ou documenter la géométrie interne d'un joint après réalisation.

3. Comment est prélevée la coupe ?

Le prélèvement doit être effectué dans une zone représentative de l'assemblage et orienté selon l'objectif de l'examen. Pour une soudure bout à bout ou une soudure d'angle, une coupe transversale permet généralement d'observer le profil complet du joint.

La découpe doit limiter l'échauffement, la déformation et les altérations susceptibles de modifier la surface étudiée. Une zone endommagée par le prélèvement peut nécessiter un enlèvement de matière supplémentaire avant la préparation finale.

L'échantillon doit rester identifiable tout au long du processus. Son orientation, sa position dans le coupon et, si nécessaire, le sens de soudage doivent pouvoir être retrouvés lors de l'interprétation.

4. Comment préparer la surface avant examen ?

Après découpe, la surface est dressée puis progressivement préparée afin d'éliminer les marques profondes et les déformations créées pendant le prélèvement. Le niveau de finition nécessaire dépend du matériau, de l'attaque utilisée et du niveau de détail recherché.

Le ponçage est réalisé avec des abrasifs adaptés et de granulométrie progressivement plus fine. Un polissage complémentaire peut être nécessaire pour obtenir une surface suffisamment régulière avant l'attaque.

Une mauvaise préparation peut laisser des rayures ressemblant à des indications ou empêcher l'attaque de révéler correctement les limites entre les différentes zones. Il faut aussi éviter un échauffement excessif qui pourrait modifier localement l'état métallurgique de la coupe.

5. À quoi sert l'attaque macrographique ?

L'attaque macrographique utilise un réactif adapté au matériau afin de créer un contraste entre les zones de composition ou de structure différentes. Le métal fondu, la zone affectée thermiquement et le métal de base peuvent alors apparaître avec des teintes ou des niveaux de contraste distincts.

Le choix du réactif, sa concentration, la durée d'exposition et la méthode d'application dépendent du matériau et de la procédure utilisée. Une attaque trop faible peut ne rien révéler, tandis qu'une attaque excessive peut dégrader la surface et rendre l'interprétation moins fiable.

Les produits utilisés pour certaines attaques peuvent être corrosifs ou présenter d'autres dangers chimiques. Leur préparation et leur manipulation doivent être réalisées avec les équipements, procédures et moyens de protection adaptés, selon la fiche de données de sécurité du produit utilisé.

6. Que peut-on observer sur une macrographie ?

Une coupe correctement préparée peut montrer la géométrie générale de la soudure, la largeur et la profondeur du métal fondu, les lignes de fusion, la racine du joint, la succession des passes et la forme du profil de pénétration.

Sur certains matériaux, l'attaque fait également apparaître l'étendue approximative de la ZAT. La différence de contraste permet alors de visualiser la zone ayant subi le cycle thermique sans avoir atteint la fusion.

La macrographie peut ainsi fournir une lecture très directe du comportement du procédé dans la section examinée : largeur du bain, répartition des passes, dissymétrie éventuelle, fusion des bords ou présence d'une géométrie inattendue.

7. Comment voit-on la pénétration et la fusion ?

La coupe transversale permet d'observer jusqu'où le métal fondu s'est développé dans l'épaisseur et comment il s'est raccordé aux bords du joint. La pénétration en soudage peut ainsi être évaluée visuellement et, lorsque la procédure le prévoit, mesurée sur la section préparée.

La ligne de fusion constitue la limite entre le métal ayant fondu puis resolidifié et le matériau voisin qui n'a pas fondu. Une macrographie correctement révélée aide donc à vérifier si la fusion attendue a été obtenue sur les faces du joint et au niveau de la racine.

Il faut distinguer la pénétration de la simple hauteur visible du cordon. Une forte surépaisseur extérieure n'indique pas nécessairement une pénétration importante dans le joint.

8. Peut-on distinguer les différentes passes de soudage ?

Oui, une attaque adaptée peut rendre visibles les limites entre plusieurs passes ou cordons successifs. Chaque passe impose un cycle thermique aux zones déjà déposées, ce qui peut produire des contrastes perceptibles sur la coupe.

Cette observation permet de reconstituer l'organisation générale du remplissage : passe de racine, passes de remplissage, reprises et passes de finition. Sur un joint multipasse, elle peut aussi montrer la façon dont les cordons se chevauchent.

La lisibilité dépend toutefois du matériau, du procédé, des paramètres de soudage et du contraste obtenu après attaque. Toutes les limites entre passes ne sont pas nécessairement visibles avec la même netteté.

9. La zone affectée thermiquement est-elle visible ?

La zone affectée thermiquement (ZAT) correspond au métal de base qui n'a pas fondu mais dont la structure et les propriétés ont été modifiées par le cycle thermique du soudage. Une attaque appropriée peut permettre d'en distinguer l'étendue générale.

La largeur apparente de cette zone dépend notamment de l'énergie de soudage, des propriétés thermiques du matériau, de l'épaisseur, du préchauffage et des conditions de refroidissement.

La macrographie montre surtout l'étendue globale de la zone révélée. Pour analyser précisément les microstructures présentes à l'intérieur de la ZAT, un examen à plus fort grossissement est nécessaire.

10. Quelles imperfections une macrographie peut-elle révéler ?

Lorsqu'elles traversent le plan de coupe, certaines imperfections peuvent devenir directement visibles. Il peut s'agir par exemple d'un manque de pénétration, d'un manque de fusion, d'une cavité, d'une inclusion ou d'une fissure.

La macrographie peut également révéler des caractéristiques géométriques non souhaitées : pénétration irrégulière, dissymétrie importante, fusion insuffisante d'un bord ou disposition inhabituelle des passes.

Il faut néanmoins garder à l'esprit que l'examen ne concerne que la section découpée. Une imperfection située quelques millimètres plus loin le long du cordon peut ne pas apparaître sur cette coupe. La macrographie ne remplace donc pas les méthodes destinées au contrôle volumique d'une soudure complète.

11. Quelle différence entre macrographie et micrographie ?

La macrographie fournit une vision d'ensemble de la géométrie du joint avec un faible grossissement. Elle est particulièrement adaptée à l'observation de la pénétration, des passes, des lignes de fusion et de la forme générale de la ZAT.

La micrographie d'une soudure utilise un grossissement beaucoup plus élevé pour examiner la microstructure. Elle permet d'étudier des grains, phases, constituants ou transformations métallurgiques qui ne peuvent pas être correctement caractérisés à l'échelle macroscopique.

Les deux méthodes sont donc complémentaires : la macrographie répond principalement à « comment le joint est-il construit ? », tandis que la micrographie aide à répondre à « quelle structure métallurgique trouve-t-on dans ses différentes zones ? ».

12. Peut-on effectuer des mesures sur une macrographie ?

Oui. Lorsque l'image est correctement étalonnée ou que la mesure est réalisée directement sur la coupe, il est possible de relever certaines dimensions géométriques : profondeur de pénétration, largeur du cordon, épaisseur de gorge, dimensions d'une zone révélée ou taille d'une imperfection interceptant la coupe.

La pertinence de la mesure dépend toutefois de la préparation et du plan de coupe. Une section inclinée par rapport au joint peut produire une géométrie apparente différente de la géométrie réelle.

Lorsqu'une valeur doit être utilisée comme critère de conformité, la méthode de mesure et les limites d'acceptation doivent provenir du référentiel applicable et non d'une simple appréciation visuelle.

13. Que prévoit la norme ISO 17639:2022 ?

ISO 17639:2022 concerne les essais destructifs des soudures sur matériaux métalliques et traite des examens macroscopique et microscopique des assemblages soudés. Elle fournit des recommandations relatives à la préparation des éprouvettes, aux modes opératoires d'examen et à leurs principaux objectifs.

La norme s'applique aux examens destinés à mettre en évidence les caractéristiques macroscopiques ou microscopiques d'un assemblage. Elle encadre notamment la manière de préparer et d'identifier les éprouvettes ainsi que les informations nécessaires à l'examen.

Elle ne remplace pas le document qui fixe les critères d'acceptation d'une fabrication ou d'une qualification. La méthode d'examen et la décision de conformité peuvent relever de documents différents.

14. Quelles sont les limites et précautions de la macrographie ?

La principale limite vient du caractère local de la coupe. Une section renseigne uniquement sur l'endroit précis où elle a été prélevée. Elle ne permet pas d'affirmer que toute la longueur d'une soudure possède exactement la même géométrie ou qu'elle est exempte d'imperfections.

La préparation peut aussi créer des artefacts. Rayures, arrachements, surchauffe pendant la découpe ou attaque excessive peuvent être confondus avec des caractéristiques réelles du matériau si l'examen est mal conduit.

Enfin, l'interprétation doit tenir compte du matériau, du procédé et du type de joint. Un contraste observé après attaque n'est pas à lui seul une non-conformité : il doit être identifié correctement et comparé aux critères applicables lorsque l'examen s'inscrit dans une démarche de contrôle.

FAQ : macrographie d'une soudure

Voici les réponses aux questions fréquentes concernant la préparation et l'interprétation d'une coupe macrographique de soudure.

Que montre une macrographie de soudure ?

Elle peut montrer la géométrie du joint, la pénétration, les lignes de fusion, les différentes passes, l'étendue générale de la ZAT et certaines imperfections lorsqu'elles coupent le plan examiné.

Pourquoi faut-il attaquer chimiquement la coupe ?

L'attaque crée un contraste entre des zones présentant des compositions ou des structures différentes. Elle facilite ainsi la distinction entre métal fondu, ZAT, métal de base et parfois entre plusieurs passes.

La macrographie permet-elle de voir un manque de pénétration ?

Oui, si le manque de pénétration est présent dans le plan de coupe. La section permet d'observer directement la géométrie de la racine et la profondeur atteinte par le métal fondu à cet endroit.

Peut-on voir un manque de fusion sur une macrographie ?

Oui, lorsqu'il traverse la section examinée et que la préparation permet de le distinguer. Une coupe isolée ne permet toutefois pas de conclure sur toute la longueur de la soudure.

Quelle différence entre macrographie et radiographie ?

La macrographie nécessite de découper une section et donne une vue directe de la géométrie locale du joint. La radiographie est un contrôle non destructif qui fournit une image de variations d'absorption à travers la pièce sans nécessiter de prélever une coupe.

Quelle différence entre macrographie et micrographie ?

La macrographie observe la géométrie générale à faible grossissement. La micrographie utilise un grossissement beaucoup plus élevé afin d'étudier la microstructure des différentes zones métallurgiques.

La macrographie est-elle un essai destructif ?

Oui. L'examen exige normalement une coupe prélevée ou découpée dans l'assemblage, puis préparée de façon irréversible. L'échantillon ne peut donc plus reprendre son rôle initial.

Quelle norme concerne la macrographie des soudures ?

ISO 17639:2022 traite des examens macroscopiques et microscopiques des assemblages soudés sur matériaux métalliques et donne des recommandations pour la préparation des éprouvettes et la réalisation de l'examen.

Ressources sur la macrographie des soudures

La préparation, l'attaque et l'examen d'une coupe doivent être adaptés au matériau et à l'objectif recherché. ISO 17639 constitue la référence internationale spécifique aux examens macrographiques et micrographiques des assemblages soudés.

• ISO 17639:2022 : essais destructifs des soudures sur matériaux métalliques — examens macroscopique et microscopique des assemblages soudés.

ISO 17639:2022 est l'édition internationale publiée au moment de la rédaction de cette fiche. Pour une fabrication soumise à un code, une qualification ou une spécification contractuelle, les documents applicables au projet restent prioritaires pour définir les prélèvements, les examens et les critères d'acceptation.
